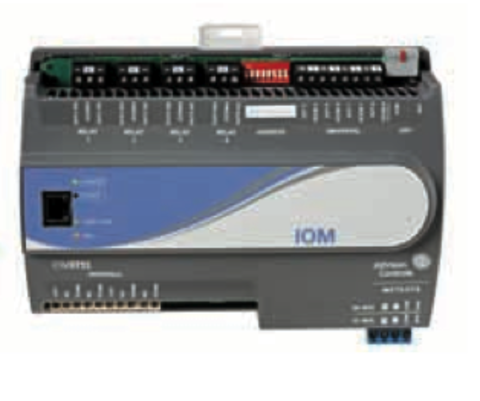

Johnson Controls IOM

Name: Johnson Controls IOM
SKU: MS-IOM1711-0

Модули расширения входов/выходов совместимы с системой Metasys. Данные блоки имеют различные возможности в зависимости от способа их применения в системе Metasys.

Артикул: MS-IOM1711-0

Наличие: Есть в наличии

Описание

Контроллеры IOM

Модули расширения входов и выходов

При подключении к шине SA модули увеличивают количество входов и выходов контроллера FEC. При подключении к шине системы диспетчеризации в качестве мультиплексоров модули дают возможность сетевому процессору NAE и управляющему сетевому контроллеру NCE непосредственно контролировать сигналы. Свободнопрограммируемые контроллеры FEC всех моделей, в сочетании с блоками IOM, могут использоваться в различных системах: от простых фэнкойлов или тепловых насосов до сложных централизованных систем управления инженерным оборудованием.

Характеристики

- Позволяют расширять возможности контроллеров для управления большими системами.
- Гибкая конфигурация дает возможность расширения контроллеров на 4, 6, 12 и 17 входов и выходов.
- Могут использоваться в сети системы диспетчеризации и в сети датчиков и приводов.
- Модели с 16 входами используются для мониторинга.

Тип входа или выхода	Параметры сигнала	IOM17	IOM27	IOM37	IOM47	IOM2721	IOM3721	IOM3731
Универсальный вход (IU)	Аналоговый вход по напряжению (0-10 В) Аналоговый вход по току (4-20 мА). Аналоговый резистивный вход 0-2 кОм, RTD (1k NI Johnson Controls, 1k PT, A99B SI), NTC (10k Type L, 2,252k Type 2). Бинарный вход для сухих контактов.	0	2	4	б	8	0	0
Бинарные входы (ВIO)	Вход для сухих контактов. Счетчик импульсов (высокоскоростной, 100 Гц)	4	0	0	2	0	16	8
Аналоговый выход (AO)	Аналоговый выход по напряжению (0-10 В) Аналоговый выход по току (4-20 мА).	0	0	0	2	2	0	0
Бинарный выход (BO)	Симистор 24 В.	0	0	0	3	0	0	8
Универсальный выход (UO)	Аналоговый выход по напряжению (0-10 В) Бинарный выход 24 VAC/DC, полевой транзистор. Аналоговый выход по току (4-20 мА).	0	2	4	0	0	0	0
Конфигурируемый выход (CO)	Аналоговый выход по напряжению (0-10 В) Бинарный выход, симистор 24 VAC.	0	0	0	4	0	0	0
Релейный выход	120/240 VAC	0	2	4	0	0	0	0

Артикул	Описание
MS-IOM1711-0	Модуль входов, 4 бинарных входа
MS-IOM2711-0	Модуль входов/выходов, 2 универсальных входа, 2 релейных выхода, 2 универсальных выхода
MS-IOM3711-0	Модуль входов/выходов, 4 универсальных входа, 4 релейных выхода, 4 универсальных выхода
MS-IOM4711-0	Модуль входов/выходов, 6 универсальных входов, 2 бинарных входа, 3 бинарных выхода, 4 конфигурируемых выхода, 2 аналоговых выхода
MS-IOM2721-0	Модуль входов/выходов, 8 универсальных входов, 2 аналоговых выхода, 24 VAC
MS-IOM3721-0	Модуль входов/выходов, 16 бинарных входов, 24 VAC
MS-IOM3731-0	Модуль входов/выходов, 8 универсальных входов, 8 аналоговых выходов, 24 VAC
