Категория: Пневматическая автоматика
ELECTR.PNEUM.CONV.0-10V

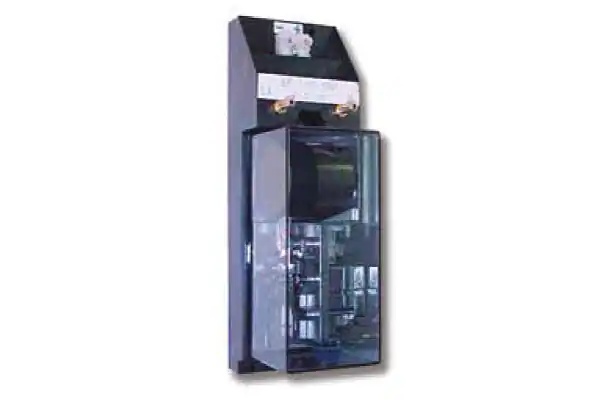

Преобразователь ЕР-1110 представляет собой устройство, линейно преобразующее входной электрический сигнал в давление. При этом используется принцип уравновешивания сил при движении сердечника в катушке индуктивности.
Входной сигнал 0–10 В или 0-20 мА преобразуется в выходной сигнал 0,2–1 бар.
| Артикул | Вход | Выход |
| EP-1110-7001 | 0–10 В, Ri ≥ 1 кОм, ток через катушку приблизительно 10 мА | 20–100 кПа, линейная зависимость от входного сигнала |
| EP-1110-7002 | 2–10 В, 0–10 В, Ri ≥ 1 кОм, ток через катушку приблизительно 10 мА | 20–100 кПа, 3–100 кПа, линейная зависимость от входного сигнала |
| EP-1110-7003 | 0–20 мА; Ri ≥ 450 кОм; ток через катушку приблизительно 10 мА | 20–100 кПа, линейная зависимость от входного сигнала |
| EP-1110-7004 | 4–20 В, 0–20 мА, Ri ≥ 450 кОм, ток через катушку приблизительно 10 мА | 20–100 кПа, 3–100 кПа, линейная зависимость от входного сигнала |
