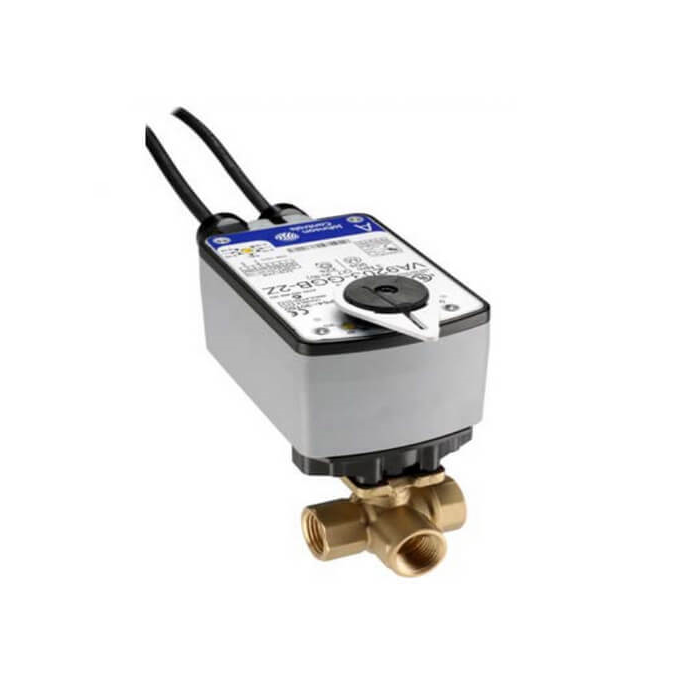

Johnson Controls BAF2.03S


Категория: Запасные части и аксессуары ОВК
VA9203-BUB-JV ACT.ON/OFF

Артикул: BAF2.03S
Наличие: Есть в наличии
24930.0 24930 руб
добавить к сравнению перейти к сравнению
  • Описание

Johnson Controls BAF2.03S


Категория: Запасные части и аксессуары ОВК
VA9203-BUB-JV ACT.ON/OFF

3 Н*м, двухпозиционные (ON/OFF), трехпозиционные и пропорциональные приводы

Электрические приводы двухстороннего действия серии VA9203 с возвратной пружиной монтируются непосредственно на клапан.

Они обеспечивают точное позиционирование шаровых клапанов производства Johnson Controls серии VG1000 типоразмеров DN15 — DN25 в системах отопления, вентиляции и кондиционирования воздуха.

Встроенный вспомогательный линейный выключатель в моделях VA9203- xxB-1(Z) сигнализирует о достижении крайнего положения, а также может использоваться для ограничения угла поворота.

Градуированная шкала (от 0 до 100%) и индикатор положения обеспечивает наглядность отображения степени открытия клапана.

При сбое электропитания механическая система с возвратной пружиной открывает или закрывает каналы клапана.

Варианты приводов серии VA9203:

  • - двухпозиционное (ON/OFF) регулирование, электропитание 24 V AC/DC или 100–240 VAC;
  • - двухпозиционное (ON/OFF) и трехпозиционное регулирование, электропитание 24 V AC/DC;
  • - пропорциональное регулирование, электропитание 24 V AC/DC, управляющий сигнал 0 (2)–10 В/0 (4)–20 мА.

Характеристики

  • - Номинальный крутящий момент 3 Н·м.
  • - Механическая система с возвратной пружиной.
  • - Непосредственная установка на клапан.
  • - Двухсторонний монтаж.
  • - Класс защиты корпуса IP54.
  • - Электронный датчик останова.
  • - Двойная изоляция.
  • - Бесщеточный электродвигатель постоянного тока с микропроцессорным управлением (в моделях -AGx и -GGx).
  • - Внешний переключатель режимов (в моделях -AGx и -GGx).
  • - Кабели с цветовой индикацией и нумерацией жил.
  • - Дополнительный встроенный вспомогательный выключатель.
  • - Ручное управление (в приводах с пропорциональным регулированием).
  • - Соответствие требованиям стандартов UL, CE, и C-Tick.
  • - Производство в соответствии со стандартом ISO 9001.

Обзор модификаций

Артикул (код заказа)

Описание

VA9203-GGA-1Z

BMF1.03Z

Привод с возвратной пружинойноминальное усилие 3 Нмпропорциональное регулированиеэлектропитание 24 АС/

VA9203-GGB-1Z

BMF1.03SZ

Привод с возвратной пружинойноминальное усилие 3 Нмпропорциональное регулированиеэлектропитание 24 АС/, 1 выключатель

VA9203-AGA-1Z

BBF1.03Z

Привод с возвратной пружинойноминальное усилие 3 Нмпропорциональное и двухпозиционное (01М/0РРрегулированиеэлектропитание 24 АС/

VA9203-AGB-1Z

BBF1.03SZ

Привод с возвратной пружинойноминальное усилие 3 Нмпропорциональное и двухпозиционное (01М/0РРрегулированиеэлектропитание 24 АС/, 1 выключатель

VA9203-BGA-1

BAF1.03

Привод с возвратной пружинойноминальное усилие 3 Нмдвухпозиционное (ON/OFFрегулированиеэлектропитание 24 АС/

VA9203-BGB-1

BAF1.03S

Привод с возвратной пружинойноминальное усилие 3 Нмдвухпозиционное (ON/OFFрегулированиеэлектропитание 24 АС/, 1 выключатель

VA9203-BUA-1

BAF2.03

Привод с возвратной пружинойноминальное усилие 3 Нмдвухпозиционное (ON/OFFрегулированиеэлектропитание 100-230 АС/

VA9203-BUB-1

BAF2.03S

Привод с возвратной пружинойноминальное усилие 3 Нмдвухпозиционное (ON/OFFрегулированиеэлектропитание 100-230 АС/, 1 выключатель



Описание Johnson Controls BAF2.03S.pdf
