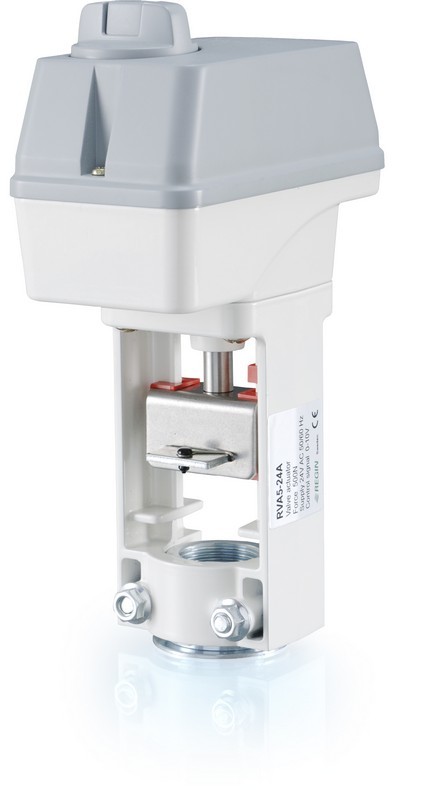

Привод клапана для клапанов, 500, 1000, 1800 и 2500 N
Калибровка хода и конечного положения не требуется из-за конструкции, в которой используются ограничители конечного положения. Когда клапан достигает конечного положения, создается сила s. Как только сила привода достигает заданного уровня, концевой выключатель автоматически останавливает приводной двигатель.
Индикация положения Есть две индикации положения для стержня, один красный и один синий. Их можно использовать для индикации конечного положения, поскольку они сопровождают шток до его конечного положения.
Их также можно переключать, чтобы указать, открывается ли клапан или закрывается
| Контрольный сигнал | 3-точка |
| Время хода | 3s / мм |
| Температура окружающей среды | 0 ... + 50 ° C |
| Влажность окружающей среды | 10 ... 90% относительной влажности (без конденсации) |
| Температура хранения | -40 ... + 80 ° С |
| Класс защиты | IP54 |
| Вес | 470 г |
| Тип | Макс. потребляемая мощность | Сила N | Ход |
| SE5F24 | 7.8 W / 8.0 VA | 500 N | 10…30 mm |
| SE5F230 | 7.8 W / 8.0 VA | 500 N | 10…30 mm |
| SE5M24 | 7.8 W / 8.0 VA | 500 N | 10…30 mm |
| SE10F24 | 6.2 W / 6.7 VA | 1000 N | 10…30 mm |
| SE10F230 | 6.2 W / 6.7 VA | 1000 N | 10…30 mm |
| SE10M24 | 6.2 W / 6.7 VA | 1000 N | 10…30 mm |
| SE18F24 | 10.9 W / 11.7 VA | 1800 N | 10…52 mm |
| SE18F230 | 10.9 W / 11.7 VA | 1800 N | 10…52 mm |
| SE18M24 | 10.9 W / 11.7 VA | 1800 N | 10…52 mm |
| SE25F24 | 10.9 W / 11.7 VA | 2500 N | 10…52 mm |
| SE25F230 | 10.9 W / 11.7 VA | 2500 N | 10…52 mm |
| SE25M24 | 10.9 W / 11.7 VA | 2500 N | 10…52 mm |
