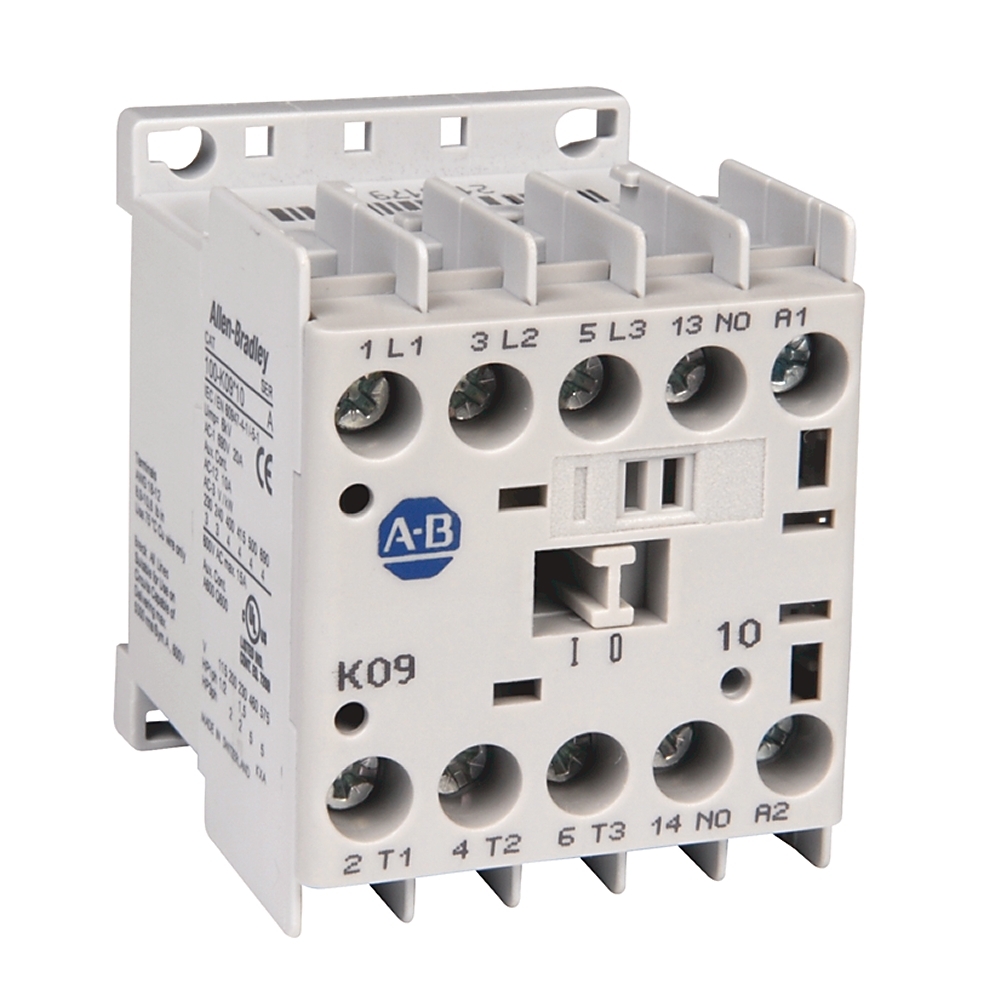

Allen-Bradley 100-K09KJ01 представляет собой миниатюрный трехполюсный контактор, применяется для управления небольшими трехфазными двигателями в автоматизации и управлении.
Контактор 100-K09KJ01 от Allen-Bradley (Rockwell Automation) является частью серии IEC-100K, компактной линейки контакторов с рабочим током 9 A и катушкой управления 24 V AC (50/60 Hz). Контактор оборудован тремя основными нормально разомкнутыми (NO) фазовыми контактами и одним встроенным нормально замкнутым (NC) вспомогательным контактом, что обеспечивает гибкость при разработке схем управления. Контактор рассчитан на коммутацию трехфазной нагрузки до 4 kW (при 240 V AC) в режиме AC‑1 и до 11 A в режиме AC‑7b при 500 V AC. Рабочий ток основного контакта — 9 A; катушки и компоненты соответствуют стандартам IEC 60947‑4‑1, имеют устойчивость к перенапряжению до 6 kV и рассчитаны на эксплуатацию до +60 °C рабочей температуры, –55…+80 °C в режиме хранения. Механический ресурс — порядка 15 миллионов операций при щадящих режимах, частота переключения до 250 циклов в час (AC‑4). Монтаж возможен на DIN-рейку или винтовым креплением, выполнен в корпусе с IP2X защитой, весит примерно 0.166 кг. Клеммы рассчитаны на провод 1–4 mm², с рекомендуемым моментом затяжки ~10.6 in‑lb (~1.2 Nm). Типовые применения: панели малой мощности, конвейеры, насосные станции, вентиляционные установки, место установки — шкафы управления с ограниченным пространством.

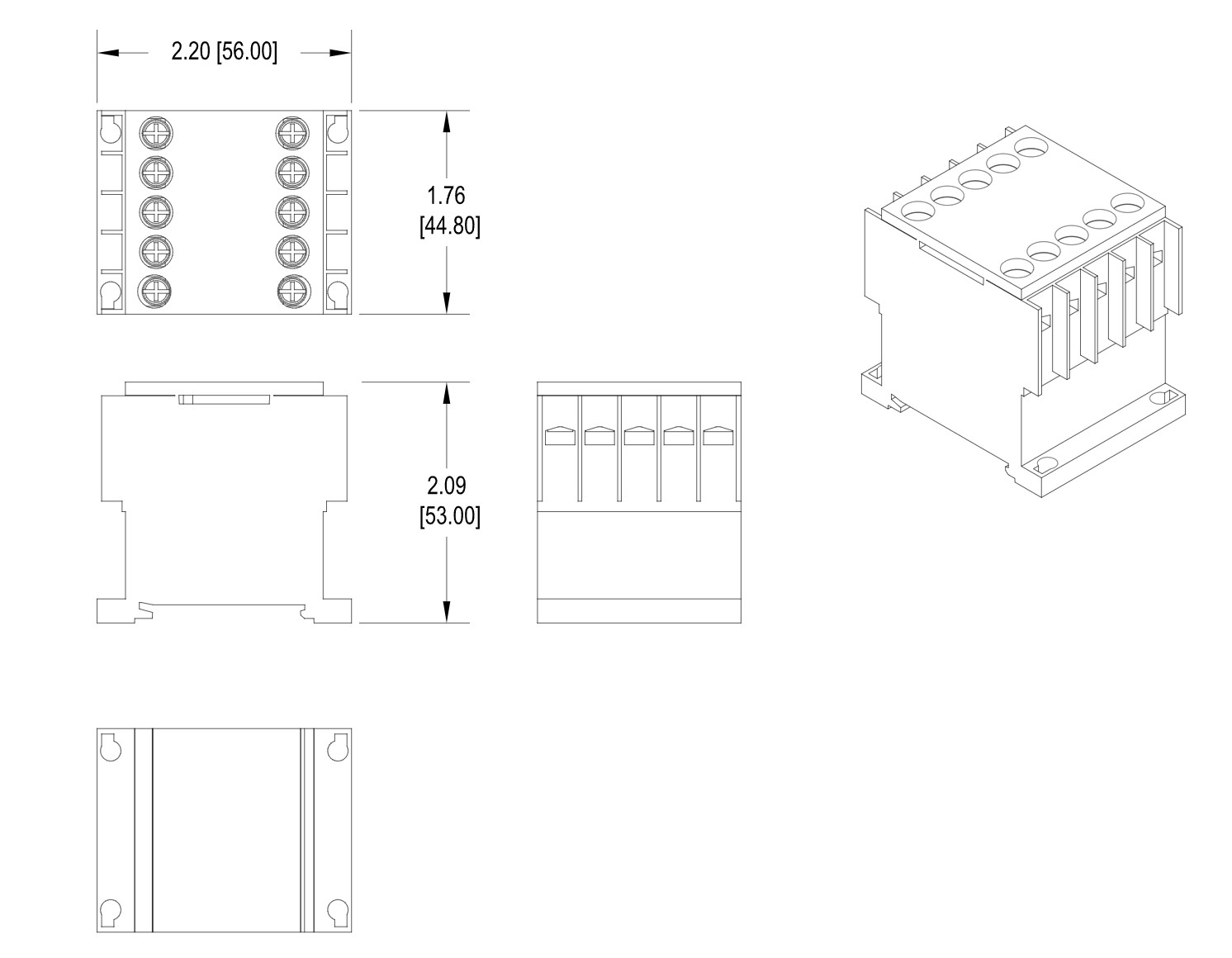

| Производитель | Allen‑Bradley (Rockwell Automation), Швейцария |
| Серия | 100‑K |
| Модель | 100‑K09KJ01 |
| Номинальный ток | 9 A (AC‑1) |
| Мощность при 240 V AC | 4 kW |
| Коммутация при 500 V (AC‑7b) | 11 A |
| Контакты | 3×NO + 1×NC |
| Напряжение катушки | 24 V AC (50/60 Hz) |
| Ресурс | ~15 млн операций, 250 циклов/ч |
| Рабочая температура | –25…+60 °C |
| Диапазон хранения | –55…+80 °C |
| Перенапряжение | 6 kV импульс |
| Монтаж | DIN‑рейка или винты |
| Габариты | 108.2 × 44.9 × 82.7 мм |
| Вес | 0.166 кг |
| Крепёжный момент | 10.6 in‑lb (~1.2 Nm) |
| Клеммы проводов | 1–4 mm² |
| Степень защиты | IP2X |
| Сертификаты | IEC 60947‑4‑1, UL, CSA |
- Компактный размер — плотное размещение в малогабаритных шкафах.
- Высокий механизм ресурса — 15 млн срабатываний для надёжной эксплуатации.
- Универсальная коммутация — 3 силовых + 1 вспомогательный контакт.
- Надёжная изоляция — испытание на перенапряжения 6 kV.
- Простой монтаж — DIN‑рейка или винты + удобные винтовые клеммы.
- Подходит для AC/DC нагрузок — режимы AC‑1, AC‑4, DC‑1.
- Темпостойкий корпус — работает до +60 °C, хранится при –55 °C.
- Широкое применение — насосы, вентиляторы, моторы, насосные группы.
Миниатюрные контакторы серии 100-K представляют собой компактное, гибкое решение с тремя силовыми полюсами и вспомогательными контактами, предназначенное для надежного управления двигателями и небольшими нагрузками в ограниченном пространстве панели.
