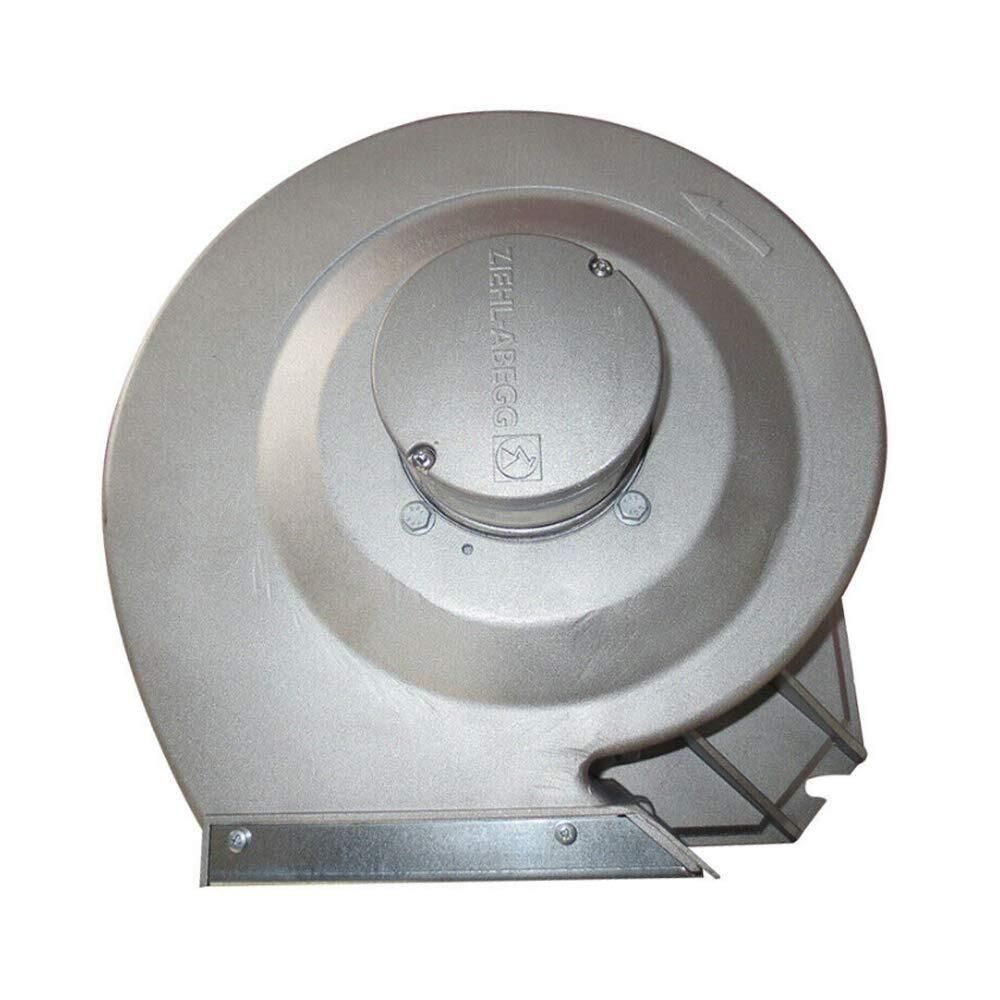

Ziehl‑Abegg RF22P‑2DK.3F.5R представляет собой радиальный центробежный вентилятор, широко известный как «центробежный вентилятор RF22P от Ziehl-Abegg», используется для охлаждения приводов частотников и промышленных шкафов в диапазоне 400-480 В.
Эти вентиляторы от ведущего немецкого производителя характеризуются исключительной аэродинамической эффективностью и низким уровнем шума. Конструкция включает в себя внешнероторный электродвигатель, который интегрирован непосредственно в рабочее колесо. Такое решение обеспечивает компактные габариты узла и эффективное охлаждение обмоток двигателя проходящим потоком воздуха. Модели RF22P-2DK.3F.5R и RF22P-2DK.3F.1R различаются деталями исполнения (например, длиной кабеля или конфигурацией подключения), но базируются на единой высокотехнологичной платформе.
Рабочее колесо изготовлено из высокопрочных материалов и проходит тщательную динамическую балансировку в двух плоскостях, что исключает вибрации при работе на высоких оборотах и продлевает ресурс подшипников. Назад загнутые лопатки обеспечивают стабильную работу при высоком статическом давлении и обладают свойством самоочищения от пыли. Корпус и элементы крепления защищены от коррозии специальным покрытием, что позволяет использовать оборудование в условиях повышенной влажности. Вентиляторы подходят для работы в составе прецизионных систем охлаждения серверных стоек, преобразователей частоты и медицинского оборудования. Благодаря возможности регулирования скорости вращения, можно точно подстроить производительность системы под текущие нужды, обеспечивая экономию электроэнергии. Устройства соответствуют всем европейским стандартам по энергоэффективности и безопасности эксплуатации.
| Производитель | Ziehl‑Abegg (Германия) |
| Серия | RF‑P |

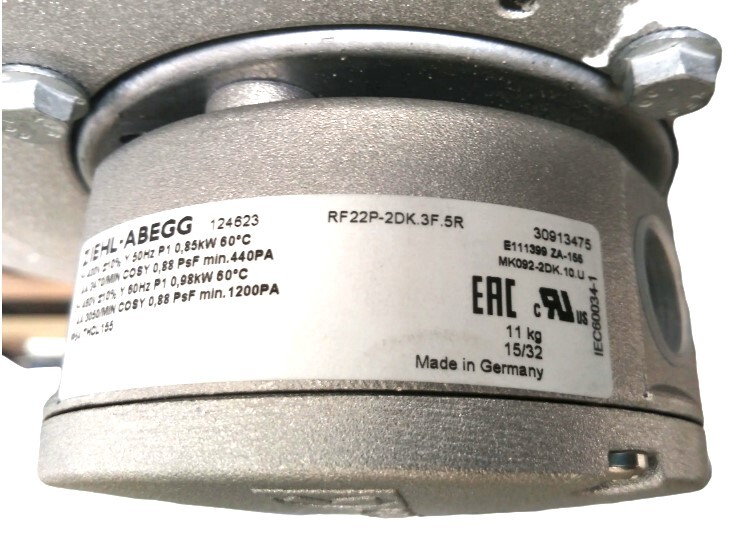

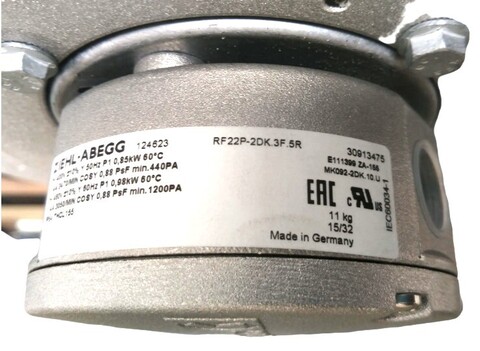

| Модель | RF22P‑2DK.3F.5R |
| Рабочее напряжение | 400 В/50 Гц; 480 В/60 Гц |

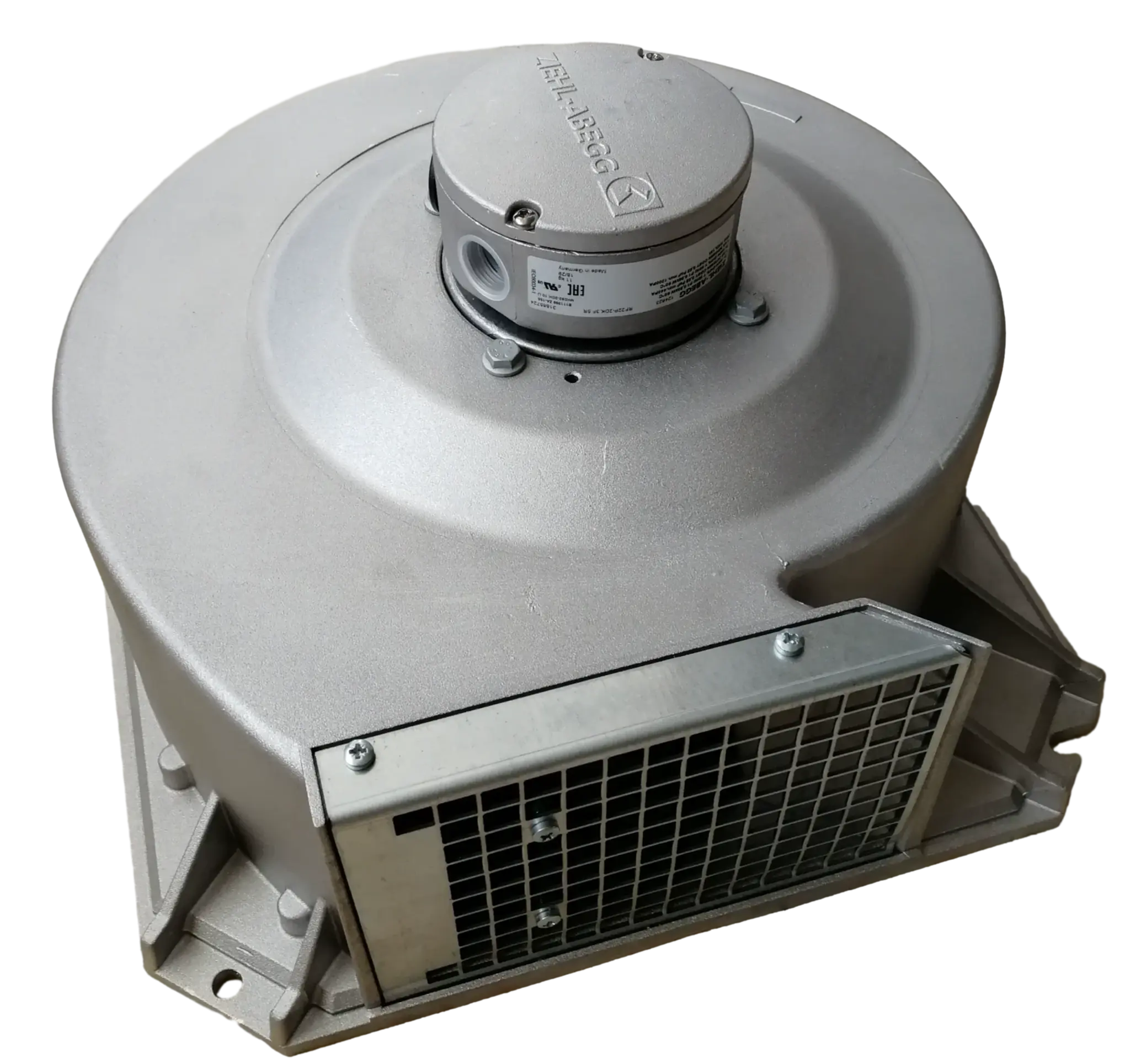

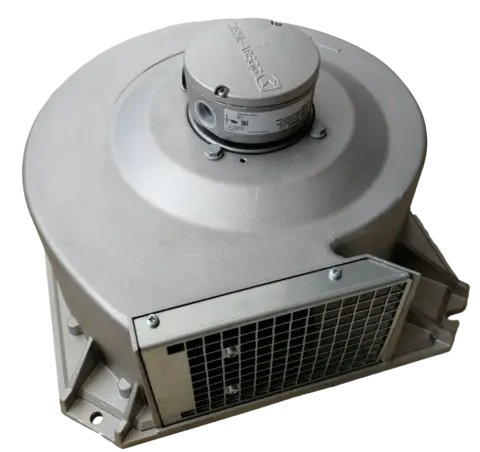

| Тип вентилятора | Центробежный (радиальный) с кожухом |
| Скорость вращения | 2320 об/мин @50 Гц; 2230 об/мин @60 Гц |
| Воздушный поток | ≈1550 м³/ч @50 Гц |
| Давление | до 1050 Па @50 Гц |
| Мощность потребления | 490 Вт @50 Гц; 610 Вт @60 Гц |
| Ток | 0,8 А @50 Гц; 1,1 А @60 Гц |

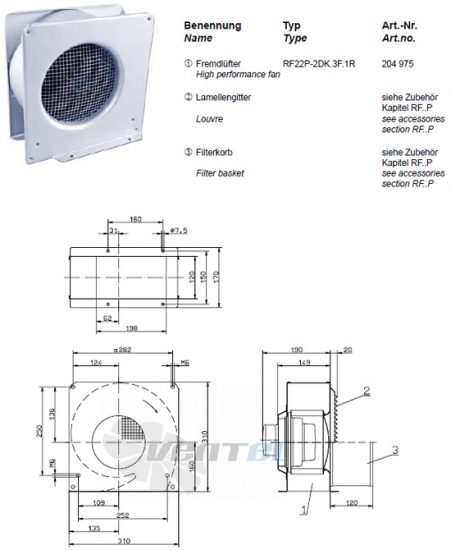

| Диаметр корпуса | приблизительно 220 мм |
| Вес | 10-11 кг |
| Степень защиты | IP10-IP54 (в RF‑P серия) |
- Высокая производительность - поток до 1550 м³/ч, давление до 1050 Па.
- Двойное питание - адаптация к 50 Гц и 60 Гц сетям.
- Надёжный кожух - защищённый воздушный поток, монтаж в частотных приводах.
- Варианты IP-защиты - подходит для разных условий эксплуатации.
- Используется для частотников - совместим с Siemens и другими ВДЧ.
- Немецкое качество - надёжность и сертификат CE.
- Ремонтопригодность - в большинстве поставщиков доступны аналоги/замены.
Ziehl‑Abegg подчёркивает, что серия RF‑P (включая модель RF22P‑2DK.3F.5R) обеспечивает надёжное охлаждение частотных преобразователей и электродвигателей благодаря конструктиву с кожухом, высокой эффективности и длительному сроку службы в индустриальных условиях.
