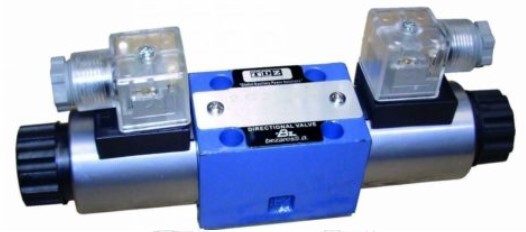

YUNHUILAI SWH-G02-C4-A240-20 представляет собой двухпозиционный четырехлинейный гидравлический распределитель с электромагнитным управлением. Он относится к типоразмеру NG6 CETOP 3 и оснащен двумя электромагнитами, что обеспечивает удержание золотника в заданном положении.
Модель SWH-G02-C4-A240-20 является компонентом гидравлических систем, где необходимо дистанционно управлять направлением потока рабочей жидкости. Расшифровка артикула выглядит так:
- SWH: Серия высоконапорных и высокопоточных распределителей.
- G02: Типоразмер NG6 (CETOP 3), что означает монтаж на стандартную присоединительную плиту.
- C4: Тип золотника. Эта конфигурация обеспечивает переключение потока по схеме "закрытый центр".
- A240: Напряжение питания электромагнитов - 240 В переменного тока AC.
- 20: Тип электрического подключения - через соединитель Hirschmann DIN 43650 с индикаторным светодиодом.
Два электромагнита позволяют золотнику оставаться в среднем положении, обеспечивая две стабильные рабочие позиции. Это ключевое отличие от односоленоидных моделей, которые возвращаются в исходное положение пружиной.
| Фирма-изготовитель | YUNHUILAI (аналогично Northman, Hidraman) |
| Серия | SWH-G0 |
| Модель | SWH-G02-C4-A240-20 |
| Тип устройства | Гидравлический распределитель с электромагнитным управлением |
| Типоразмер | NG6 / CETOP 3 (D03) |
| Тип золотника | C4 (центр закрыт) |
| Количество электромагнитов | 2 |
| Напряжение питания | 240 В AC |
| Максимальное рабочее давление | до 315 бар |
| Номинальный расход | до 63 л/мин |
| Механизм возврата | Отсутствует (удержание электромагнитами) |
| Подключение | Электрическое, через разъемы Hirschmann |
- Двухпозиционная конфигурация. Позволяет удерживать золотник в одной из двух позиций.
- Высокое давление и расход. Подходит для большинства промышленных гидравлических систем.
- Стандартный типоразмер. Легкая замена и интеграция с оборудованием других производителей.
- Надежная конструкция. Корпус из литого алюминия и защищенные электромагниты обеспечивают долгий срок службы.
- Визуальная индикация. Встроенные светодиоды на разъемах облегчают диагностику работы.
Производители подобных гидравлических компонентов подчеркивают их надежность и универсальность. Они позиционируют эти распределители как ключевые элементы для создания эффективных и безопасных гидросистем. Использование стандартных типоразмеров и простота подключения позволяют легко интегрировать их в самое разнообразное оборудование, от прессов до станков с ЧПУ.
