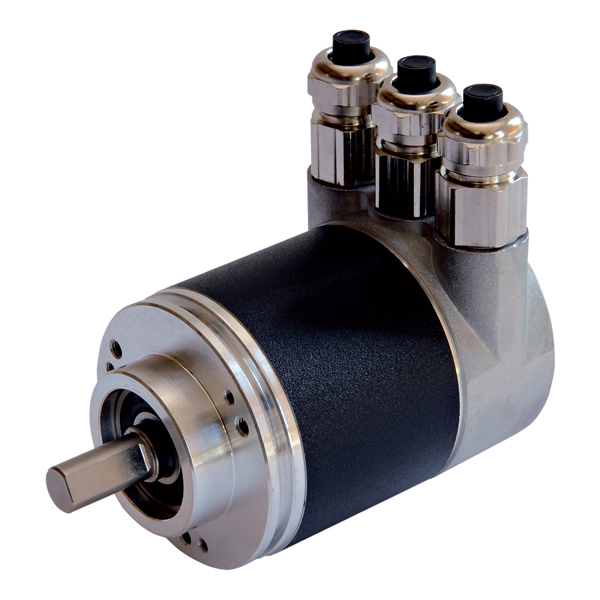

Pepperl + Fuchs PVM58I‑011AGR0BN‑1213 представляет собой высокоточный многовитковый абсолютный энкодер с интерфейсом PROFIBUS, который предназначен для измерения угловых положений в промышленных системах автоматизации. Используется энкодер в приводных установках, системах позиционирования и тяжелых промышленных условиях, обеспечивая надёжную передачу данных.
Абсолютный многовитковый энкодер PVM58 серии от Pepperl + Fuchs оснащён стандартным промышленным корпусом Ø 58 мм и интерфейсом PROFIBUS, что позволяет энкодеру надёжно функционировать в составе крупных систем автоматизации и позиционирования. Модель PVM58I‑011AGR0BN‑1213 поддерживает разрешение до 30 бит, обеспечивая высокую точность передачи абсолютного положения. Энкодер обладает функциональными возможностями, включая передачу скорости вращения, расширенные масштабируемые функции и программируемые концевые перемычки. Это позволяет адаптировать устройство под специфические требования системы и обеспечивать точное управление путём установки границ установки или ограничения рабочего диапазона . Конструкция выдерживает экстремальные условия: рабочий диапазон температур −40…+85 °C, степень защиты корпуса IP65 стандартно (до IP67 с сальником), механические нагрузки до 100 g и вибрации до 10 g, что делает его пригодным для тяжелых промышленных сред и динамической эксплуатации. Устройство питается от 10–30 V DC при токе потребления до 230 mA (10 V) или 100 mA (24 V), потребление ≤ 2.5 W. Размеры оголовка с клеммами: ~90 × 60 × 111 мм, вес ≈ 600 г. Энкодер производится с монтажным фланцем – защёлкивающим или сервомеханическим типом, обеспечивает долговечную работу при скорости вращения до 12000 об/мин и выдерживает осевые нагрузки до 40 N и радиальные до 110 N.
| Производитель | Pepperl + Fuchs SE, Германия |
| Серия | PVM58 — Multiturn Absolute Rotary Encoder |
| Модель | PVM58I‑011AGR0BN‑1213 |
| Корпус Ø | 58 мм |
| Разрешение | 30 бит (13 бит одновиток + 14 бит многовиток) |
| Интерфейс | PROFIBUS (RS‑485, до 12 Mbit/s) |
| Питание | 10–30 V DC |
| Ток потребления | до 230 mA (10 V), 100 mA (24 V) |
| Потребляемая мощность | ≤ 2.5 W |
| Температурный диапазон | –40...+85 °C |
| Скорость вращения max. | 12 000 об/мин |
| Механические нагрузки | осевая до 40 N, радиальная до 110 N |
| Устойчивость к вибрациям | 10 g, 10–2000 Hz |
| Устойчивость к ударам | 100 g, 6 ms |

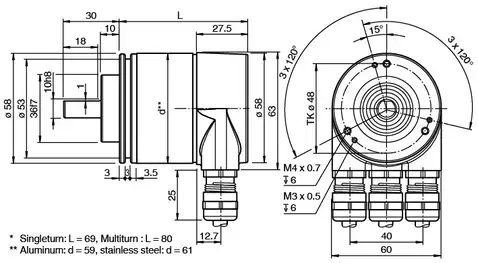

| Габариты (без упаковки) | 90 × 60 × 111 мм |
| Вес | ≈ 600 г |
Pepperl+Fuchs описывает энкодер PVM58I-011AGR0BN-1213 как высокоточный абсолютный многовитковый энкодер, разработанный для применения в условиях, требующих надежного позиционирования и передачи данных. Устройство отличается устойчивостью к вибрациям, температурным колебаниям и электромагнитным помехам, что делает его идеальным решением для автоматизации, машиностроения и привода. Благодаря интерфейсу PROFIBUS-DP, энкодер обеспечивает быструю и точную цифровую коммуникацию, а также гибкость в настройке и масштабируемости в сложных системах управления.
Техническое_описание_Pepperl + Fuchs_PVM58I-011AGR0BN-1213.pdf
