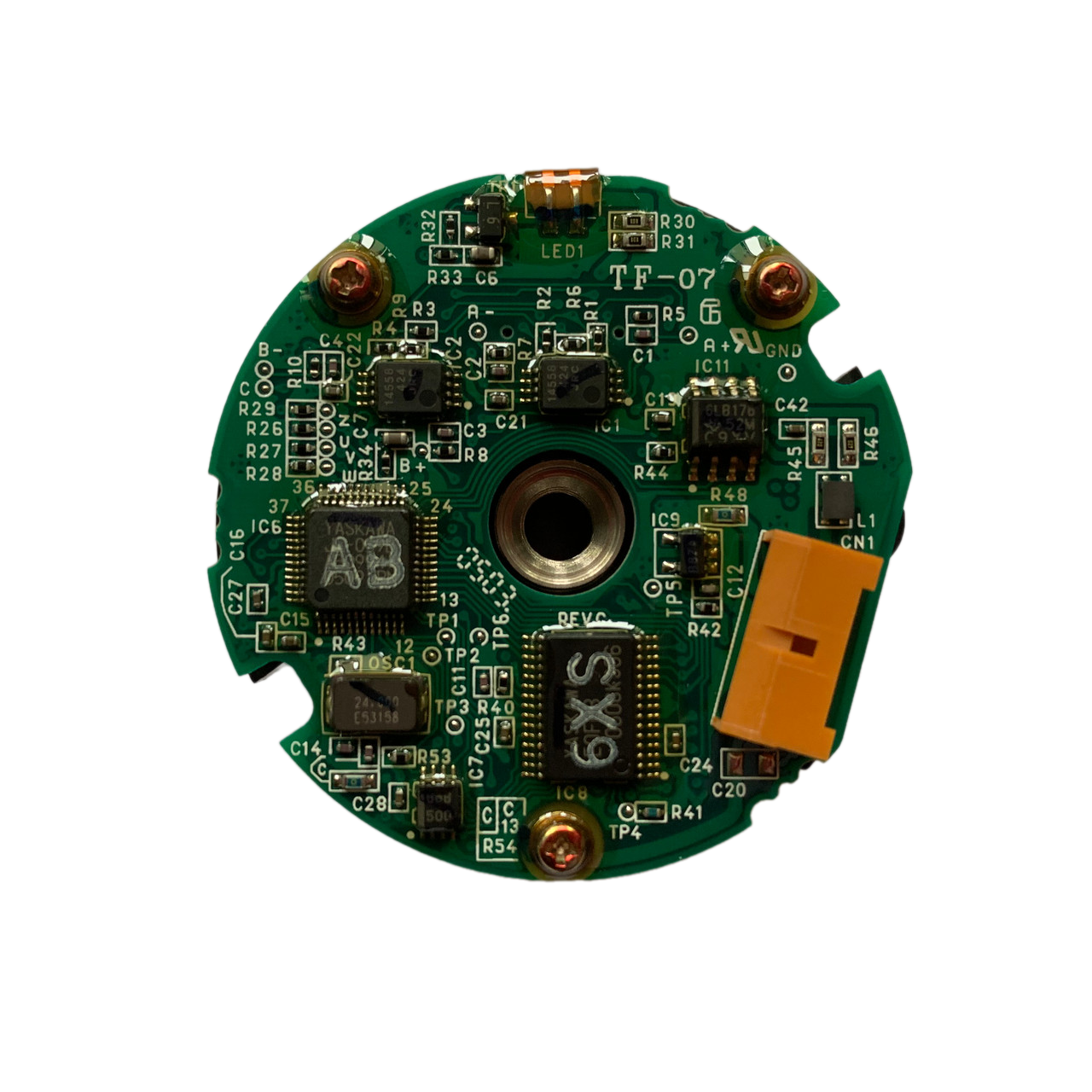

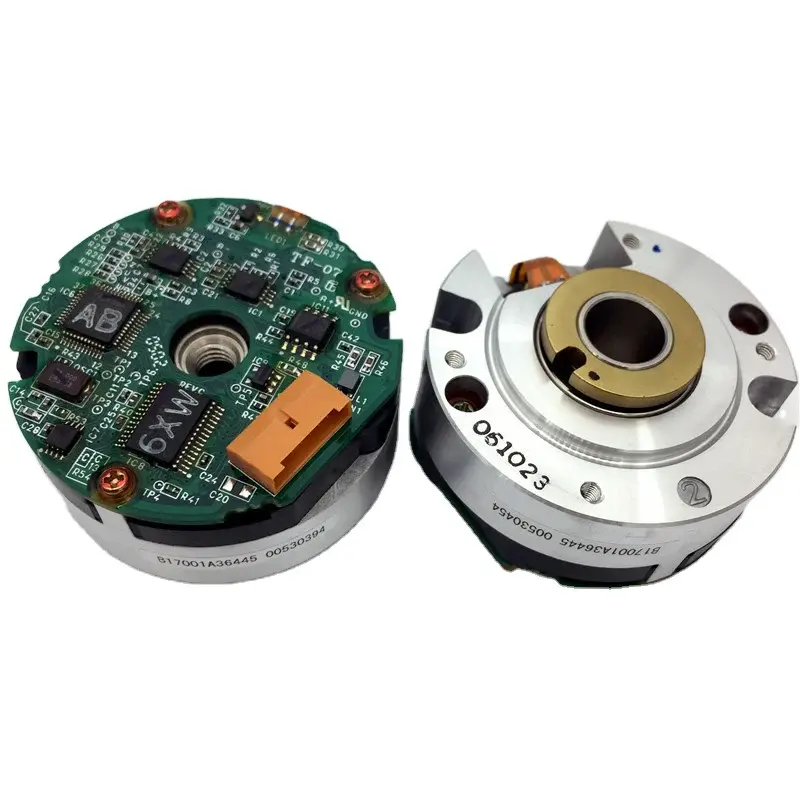

UTSIH‑B17CK подставляет собой внутренний инкрементальный энкодер от Yaskawa (Япония), используемый в серво- и шпиндельных моторах серии SGMGH, например SGMGH-13ACA61, SGMGH‑30DCA61 и других моделей. Энкодер работает по оптическому принципу: диск с чередующимися светлыми и тёмными секциями подвергается световому сканированию, и фотоприёмники преобразуют вращение в цифровую последовательность импульсов. UTSIH-форм-фактор располагается внутри корпуса мотора и соединён пружинной муфтой с валом, что обеспечивает надёжное и точное считывание без люфтов. Разрешение устройства – 17 бит, что делает его высокоточным решением для измерения углового положения, скорости и направления вращения. Конкретно 17 бит указывает на 131072 импульса за оборот, обеспечивая точность и плавность управления. Ещё одной важной особенностью энкодера является программирование энкодера на конкретный мотор. Это значит, что он откалиброван и готов для прямой замены в серво-приводах Yaskawa, таких как SGMGH-1EDCA61, SGMGH‑09DCA6H и другие. UTSIH‑B17CK доступен в формате оригинальных новых изделий, а также на восстановленных и комплектных стойках для ремонта энкодеров. Он является ключевым компонентом высокоточной сервоаппаратуры в промышленной автоматике, управлении роботами, фрезерных центрах, упаковочных линиях и прочих задачах, требующих точности движения.
|
Параметр |
Значение |
|
Производитель |
Yaskawa Electric Corporation (Япония) |
|
Серия |
UT-series internal incremental encoders для серво-/шпиндельных моторов |
|
Модель |
UTSIH-B17CK |
|
Тип энкодера |
Внутренний инкрементальный |
|
Разрешение |
17 бит (~131072 имп/об) |
|
Применение |
Сервомоторы SGMGH (например, SGMGH‑13ACA61, 30DCA61) |
|
Интерфейс подключения |
Оптический, через плату с пружинной муфтой |
|
Программирование под мотор |
Да |
|
Температура эксплуатации |
до +105 °C |
|
Вес |
около 1 кг |
|
Высота |
5 см |
|
Длина |
10 см |
|
Ширина |
9 см |
- Высокое разрешение 17 бит для плавного и точного управления.
- Интеграция в корпус мотора — компактное решение.
- Программируется под конкретный мотор для гарантированной замены.
- Оптический принцип считывания — высокая надёжность.
- Разработан Yaskawa — соответствие стандартам OEM.
- Совместимость с серво-системами SGMGH/SPGMH.
- Надёжная пружинная муфта — снижение механических нагрузок.
UTSIH‑B17CK — энкодер Yaskawa серии UT для серво- и шпиндельных моторов… требует программирования, настроен под конкретную модель сервомотора (например, SGMGH‑13ACA61).
