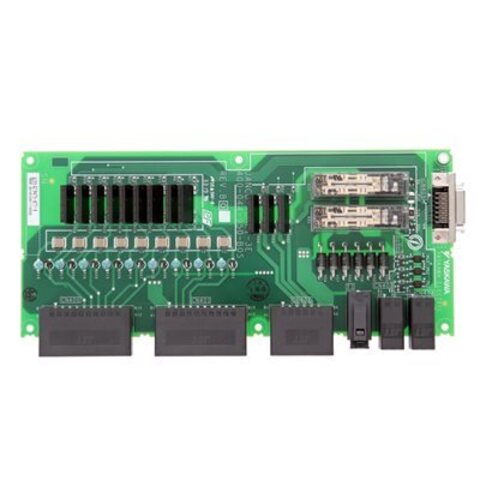

Yaskawa JANCD-YBK21-3E представляет собой специализированную печатную плату управления тормозом brake control PCB, используемую в системах промышленной робототехники Yaskawa, в частности в контроллерах серии DX200. Этот компонент отвечает за управление включением и выключением тормозных механизмов на нескольких осях робота и внешних устройствах, обеспечивая безопасность и точность движения.
Печатная плата JANCD-YBK21-3E разработана для эффективного и надежного управления тормозами в роботах Yaskawa, позволяя контролировать до девяти осей одновременно. Она работает в связке с главными платами управления и обеспечивает своевременное включение тормозов для остановки и удержания робота в безопасных положениях, что критически важно для поддержания безопасности операторов и оборудования.
Плата выполнена на многослойном силиконовом субстрате толщиной около 5 мм, предназначена для промышленного применения и способна выдерживать интенсивные нагрузки от частых циклов работы. Управление и диагностика этого узла встроены в программное обеспечение контроллера DX200, что позволяет мониторить состояние тормозов и своевременно выявлять неисправности. Плата имеет стандартные разъемы и совместима с другими компонентами системы управления роботом.
Широкий диапазон рабочих условий, высокая надежность, а также возможность интеграции в системы промышленной автоматизации делают JANCD-YBK21-3E важным элементом оборудования Yaskawa Motoman.
| Производитель | Yaskawa Motoman |
| Модель | JANCD-YBK21-3E |
| Тип устройства | Печатная плата управления тормозом (brake control PCB) |
| Применение | Контроль тормозов роботов (главная и внешние оси) |
| Толщина платы | 5 мм (многослойный силикон) |
| Совместимость | Контроллеры серии DX200 |
| Число управляемых осей | До 9 осей |
| Материал | Силиконовый многослойный печатный субстрат |
| Функции | Управление включением/выключением тормозов, диагностика |
| Промышленный стандарт | Высокая надежность и долговечность |

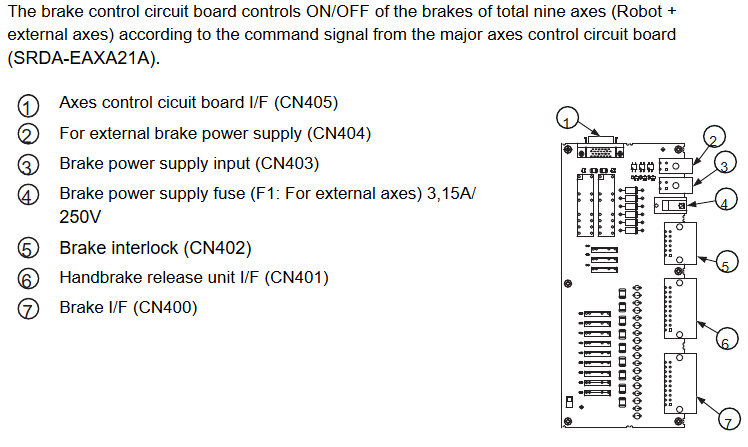

Интерфейс платы управления осями (CN405)
Для внешнего источника питания тормоза (CN404)
Вход источника питания тормоза (CN403)
Предохранитель источника питания тормоза (F1: для внешних осей) 3,15 А/4250 В
Блокировка тормоза (CN402)
Интерфейс устройства отпускания ручного тормоза (CN401)
Интерфейс тормоза (CN400)
- Высокоточная и надежная плата управления тормозом для промышленных роботов Yaskawa
- Программируемая диагностика и мониторинг состояния тормозов
- Многослойная структура платы, рассчитанная на интенсивные производственные нагрузки
- Ключевой элемент для обеспечения безопасности и точного позиционирования роботов
Yaskawa подчеркивает, что надежность и безопасность в робототехнических системах обеспечивается комплексом электронных модулей, включая плату JANCD-YBK21-3E, которая гарантирует своевременное управление тормозами и защищает оборудование и людей от аварийных ситуаций, обеспечивая высокую производительность и стабильность работы.
