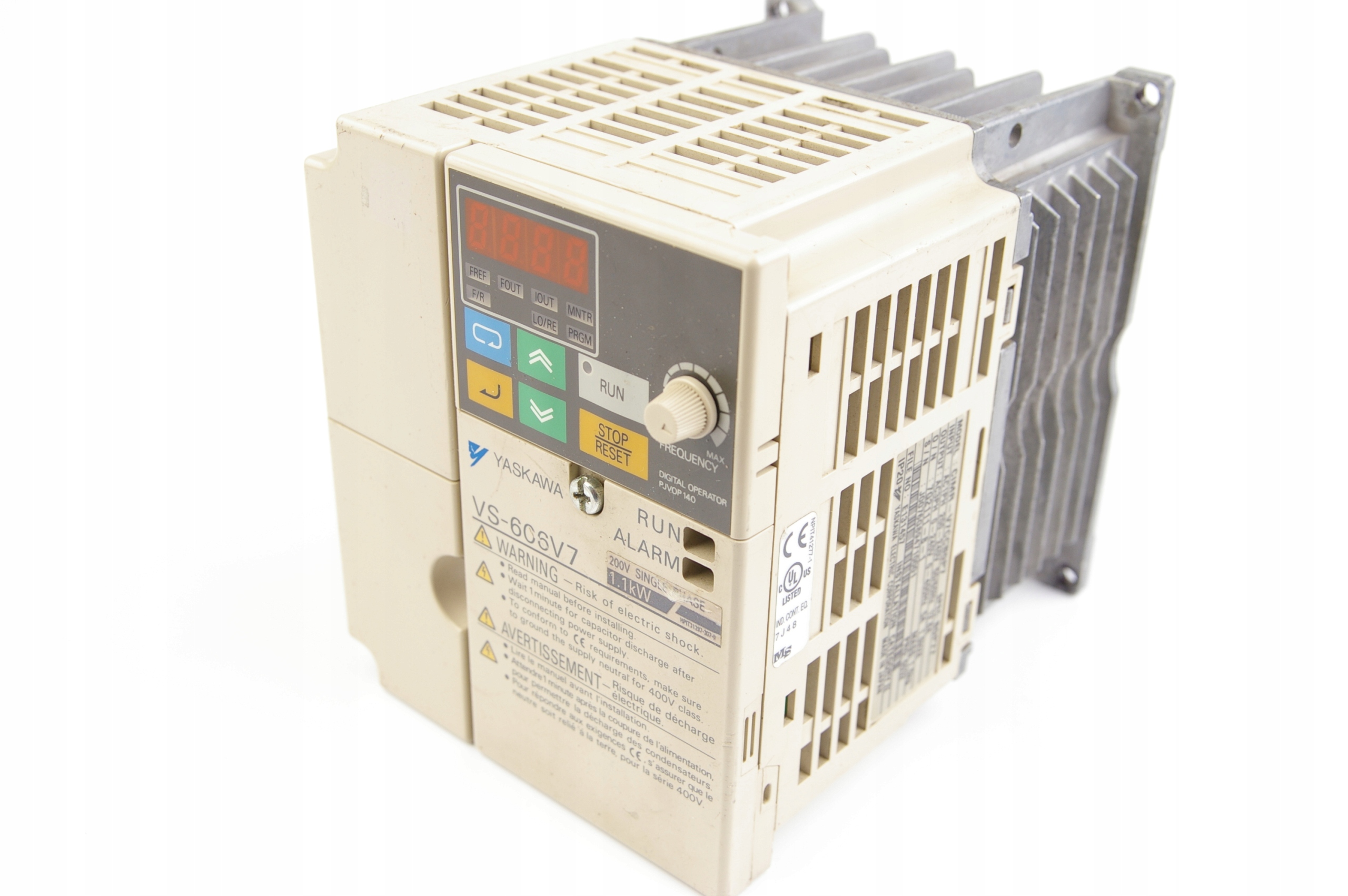

Yaskawa CIMR-V7CCB0P1 представляет собой компактный частотный преобразователь с векторным управлением без датчика. Он предназначен для точного регулирования скорости и крутящего момента асинхронных электродвигателей в промышленных системах. Используется в насосах, вентиляторах, конвейерах и простом оборудовании для автоматизации.
Частотный преобразователь Yaskawa CIMR-V7CCB0P1 входит в серию VS-606V7 Varispeed V7, которая ориентирована на компактные применения в автоматизации производства. Это модель однофазного входа 200-240 В, рассчитанная на маломощный двигатель около 0,1 кВт, с классом защиты IP20 открытый тип. Устройство обеспечивает векторное управление без датчика, что позволяет достигать 100% номинального крутящего момента уже при 0,5 Гц, делая его подходящим для старта с нагрузкой и точного позиционирования.

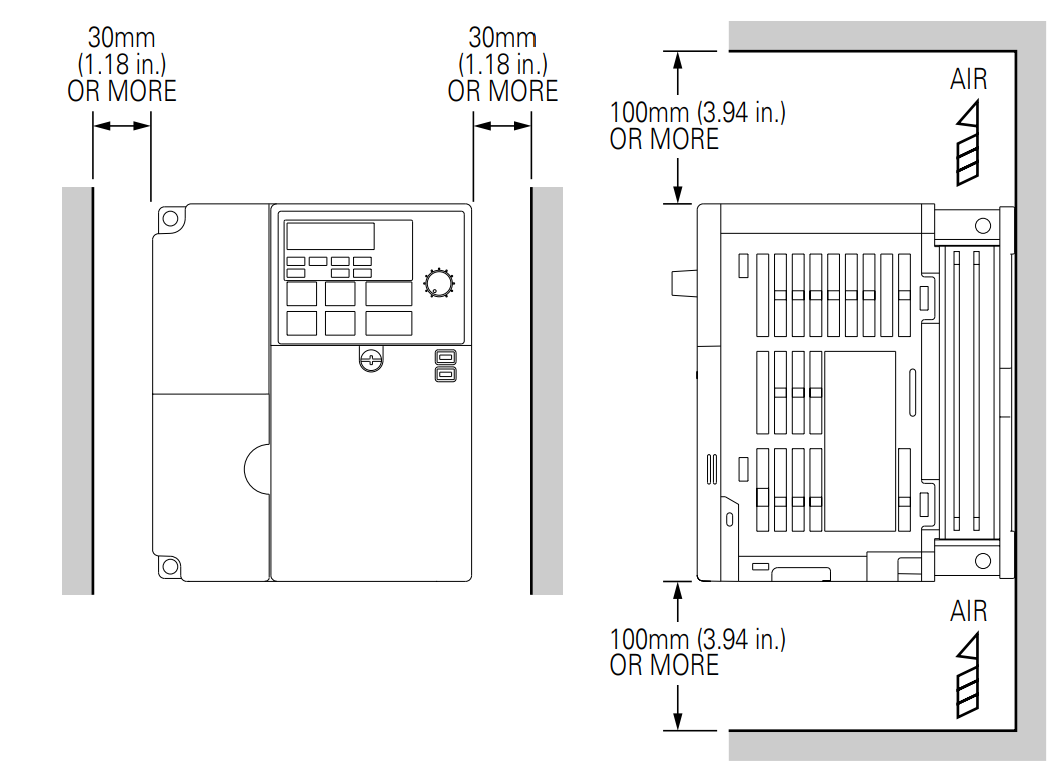

Преобразователь монтируется вертикально на негорючий материал в шкафу с вентиляцией, где температура воздуха на входе не превышает 45°C для IP20. Размеры компактные - примерно 71x128x51 мм ширина x высота x глубина, масса около 0,6 кг, что упрощает интеграцию в ограниченное пространство. Подключение основного цепи: вход R/L1-S/L2 однофазный 200-240 В 50/60 Гц, выход U/T1-V/T2-W/T3 трехфазный переменный ток до 230 В 0-400 Гц. Есть клеммы для тормозного резистора B1-B2 и DC-реактора +1/+2. Управляющая цепь включает многофункциональные входы S1-S7 (фотоэлектрическая развязка 24 В), аналоговые входы для опорной частоты FR 0-10 В или 4-20 мА, выходы реле MA-MB-MC и фотокопплеры P1-P2, плюс MEMOBUS/RS-485 для связи.
Управление простое: цифровой оператор JVOP-140/147 с потенциометром или без, кнопки RUN/STOP/F-R, дисплей для мониторинга частоты, тока, напряжения. Заводские настройки: V/f или векторный режим (n002), команды с оператора n003=0, частота из констант n004=1. Параметры настраиваются по группам n001, включая разгон/торможение (n019-n022 до 6000 с), защиту от перегрузки мотора (n036-n038), срывов n093-n094, PID-регулятор n128+. Поддерживает энергосбережение, копирование параметров, многоскоростное управление до 16 пресетов. Серия снята с производства, замена на V1000 CIMR-VCBA0001BAA) но детали доступны в мануалах.
Безопасность: предупреждения о высоком напряжении (конденсаторы заряжены минуту после отключения), заземление обязательно, не проводить мегаомметр. EMC-соответствие по CE с фильтрами. Не для бытовых сетей - только промышленные нагрузки.
- Векторное управление без датчика: 100% момента при 0,5 Гц.
- Простота как у контактора: быстрая настройка, цифровой оператор.
- Многофункциональные входы/выходы (7 входов S1-S7, реле, аналоговые).
- Авторестарт после сбоя питания, 4 времени разгона/торможения.
Это компактный общий преобразователь с векторным управлением по напряжению, обеспечивающий высокую производительность в простых приложениях, с легкостью установки и минимальными настройками для надежного пуска и регулирования.
