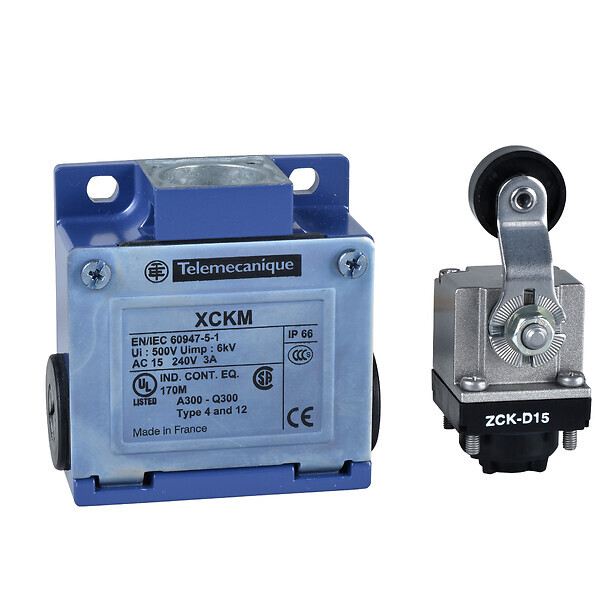

XCKM115H29 представляет собой универсальный металлический концевой выключатель с рычажком и роликом, оснащенный одним нормально-замкнутым и одним нормально-разомкнутым контактом. Применяется в автоматике для контроля положения движущихся частей оборудования.
Концевой выключатель XCKM115H29 входит в серию OsiSense XC Standard от Telemecanique Sensors (Schneider Electric). Механизм выполнен в стандартном корпусе из цинка-алюминиевого сплава (Zamak), а исполнительный элемент — термопластиковый рычаг с роликом Ø19 мм и радиусом действия 34,5 мм, возвращающийся пружиной. Устройство рассчитано на длительную эксплуатацию с механическим ресурсом до 15 млн циклов и электрическим до 5 млн при нагрузке DC‑13, что делает его пригодным для интенсивного использования. Электрические контакты выдерживают AC‑15: 3 A при 240 V и DC‑13: 0,27 A при 250 V, оснащены защитным предохранителем 10 A типа gG. Клеммы под винт позволяют подключать провода сечением от 0,34 до 2×1,5 мм². Входы для кабеля — три M20 × 1,5, подходящие для наружных диаметров кабеля 7–13 мм. Рычаг срабатывает при повороте на 30° и обеспечивает положительное размыкание, что подтверждает надёжность контактов. Устройство сертифицировано для строгих условий работы: IP66, IK05, выдерживает вибрации до 25 g и удары до 50 g, класс изоляции I по IEC. Корпус размером 64 × 64 × 30 мм и весом ~0,32 кг удобно монтируется на промышленное оборудование. Рабочая температура — от −25 °C до +70 °C. Соответствует требованиям IEC 60947‑5‑1, UL 508, CSA, CCC. Идеален для контроля дверей, перегородок, позиционирования элементов в конвейерных системах, подъёмных механизмах, станках и транспортёрах — всюду, где требуется надёжное сигнальное переключение.
| Производитель | Telemecanique Sensors (Schneider Electric, Франция) |
| Серия | OsiSense XC Standard |
| Модель | XCKM115H29 |
| Тип контактов | 1 NC + 1 NO, snap-action |
| Номинальный ток AC‑15 | 3 A @ 240 V |
| Номинальный ток DC‑13 | 0,27 A @ 250 V |
| Резьба ввода кабеля | M20 × 1,5 (3 входа) |
| Диаметр кабеля | 7–13 мм |
| Входное сечение провода | 0,34…2 × 1,5 мм² |
| Механический ресурс | 15 млн циклов |
| Электрический ресурс | 5 млн циклов (DC‑13) |
| Рабочий угол активации | 30° cam |
| Сопротивление контактов | ≤ 25 мΩ |
| Защита корпуса | IP66, IK05 |
| Устойчивость | Вибр. 25 g, удар 50 g |
| Рабочий диапазон температур | −25…+70 °C |
| Размеры корпуса | 64 × 64 × 30 мм |
| Вес | ≈ 0,32 кг |
| Изоляция | Класс I |
| Стандарты | IEC 60947‑5‑1, UL 508, CSA C22.2, IEC 60204‑1 |
- Надёжный механизм snap-action дает уверенное переключение даже при медленной активации.
- Высокий ресурс работы — до 15 млн механических и 5 млн электрических циклов.
- Прочная конструкция — металлический корпус Zamak и ролик из термопласта.
- Герметичная защита — IP66 и IK05, устойчивость к пыли, влагe и ударам.
- Промышленные стандарты — сертификации IEC, UL, CSA, CCC.
- Универсальный монтаж — 3 входа M20, удобен для установки в любых условиях.
- Положительное размыкание — повышенная безопасность контактов.
- Широкие диапазоны рабочих условий — от −25 до +70 °C, вибрации/удары.
Schneider Electric описывает XCKM115H29 как классическое, но надёжное реле концевого действия с прочным металлическим корпусом, обеспечивающее длительный срок службы и устойчивость к механическим и атмосферным нагрузкам. Прочная конструкция, стандартный Roller Lever и степень защиты IP66 делают его универсальным решением для промышленных автоматических систем, где важны безопасность и долговечность.
