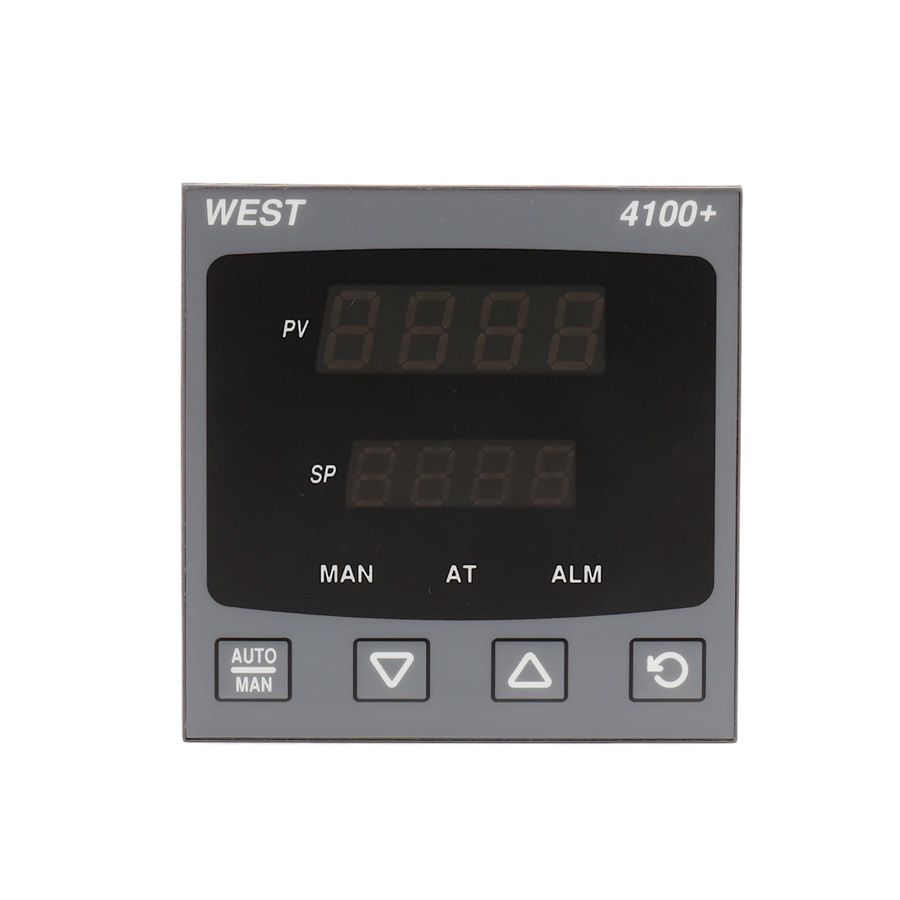

West P4100 представляет собой 1/4 DIN PID-регулятор температуры/процесса с двумя 4-цифровыми LED-дисплеями для текущего значения и задания. Используется такой регулятор в промышленности для точного контроля температурных циклов, нагревателей и охладительных систем.
West P4100 входит в серию «4100+ Plus Series» от West Control Solutions, заменяющую модель N4100. Это модульный контроллер температуры/процесса типоразмера 1/4 DIN (96×96 мм), предназначенный для управления как простыми, так и сложными технологическими системами. Контроллер оснащён интеллектуальной операционной панелью с улучшенным HMI, двойным LED-дисплеем (верхний – красный, нижний – зелёный) и четырьмя кнопками управления . Контроллер оснащён универсальным входом (термопары, RTD, мА/мВ) и поддерживает до трёх выходных модулей: релейные, SSR-драйвер, линейные 0‑10 В/0‑20 мА/4‑20 мА или триаки. Также доступен выход питания передатчика 24 V DC и опциональные цифровые входы/RS‑485 (MODBUS). Функционал включает PID-регулирование с авто‑ и самотюнингом, дублируемые уставки, два этапа сигнализации, релей, ramp-to-setpoint, ручной режим и режим аварийного управления. Конфигурация возможна без джамперов — настройки выполняются через меню HMI или ПО PC. Наличие интеллектуальной системы распознавания подключённых модулей упрощает ввод в эксплуатацию. Контроллер рассчитан на питание 100–240 VAC, 20–48 VAC/DC или 22–65 VDC и соответствует уровням защиты IEC IP66 / NEMA 4X на лицевой панели. Он устойчив к атмосферным воздействиям и подходит для работы в диапазоне температур от 0…+55 °C. Применяется в пищевой, химической, фармацевтической, упаковочной, HVAC и машиностроительной отраслях, где требуется высокоточный и удобный регулятор.
| Производитель | West Control Solutions (бывший West Instruments), Великобритания |
| Серия | 4100+ Plus Series PID Controllers |
| Модель | P4100 |

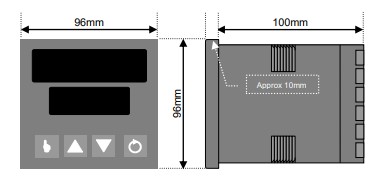

| Размеры | 96 × 96 × 100 мм (1/4 DIN) |
| Дисплеи | Два LED, 4 цифры каждый (верх – красный, низ – зелёный) |
| Вход | Универсальный (TC, RTD, 0‑20 mA, 4‑20 mA, 0‑10 V, 2‑10 V, 10‑50 mV) |
| Выходы | До 3 модулей: релейный, SSR, линейный, триак |
| Питание | 100–240 VAC; 20–48 VAC/DC; 22–65 VDC |
| Коммуникации | RS‑485 (West ASCII или MODBUS) |
| Функции управления | PID с Auto/Self‑Tune, Ramp-to-setpoint |
| Уставки | Двойная, с выбором удалённой уставки |
| Аварийные сигналы | 2 сигнальных выхода |
| Протокол настройки | Jumperless, auto‑hardware detect |
| Защита панели | IP66 / NEMA 4X |
| Температура эксплуатации | 0…+55 °C |
- Модульность — легко заменяемые выходные карты по задаче.
- Удобное меню HMI — без джамперов, модели распознаются автоматически.
- Расширенные функции — PID-регулирование, dual setpoint, аварийные режимы.
- Коммуникации — RS-485 с поддержкой MODBUS для интеграции.
- Надёжность — IP66 на лицевой панели, промышленная устойчивость.
- Гибкое питание — подходит к универсальным источникам.
- Быстрое внедрение — авто‑тюнинг, интерфейс Plus Series.
- Совместимость — с предыдущей серией N4100, экономия на перестройке.
West Control Solutions называет P4100 «гибким и удобным регулятором, способным сократить время настройки до 50 % по сравнению с предыдущими моделями». Он ориентирован на эффективность, простоту и расширяемость — позволяя снизить складские запасы и минимизировать ошибки во время ввода в эксплуатацию. Благодаря модульному дизайну и усовершенствованному HMI, P4100 предлагает улучшенное соотношение «цена/качество» среди аналогичных контроллеров.
