Wenglor P1MH201 представляет собой рефлексный датчик с фоноподавлением, часто называется лазерным сенсором 200 мм, используется для обнаружения объектов с фильтрацией заднего фона в автоматизированных линиях.

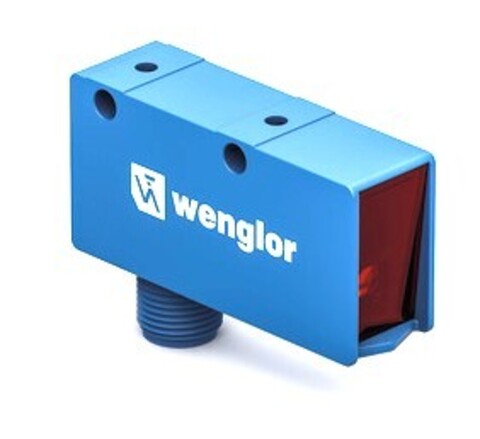

Датчик P1MH201 от компании Wenglor представляет собой компактный лазерный рефлексный сенсор с подавлением фона и диапазоном срабатывания до 200 мм. Часто называют лазерным рефлексным датчиком IO‑Link или датчиком с компенсатором фона. Данный датчик работает по принципу измерения угла отражённого луча и устойчив к изменениям фона, что обеспечивает надёжное обнаружение объекта независимо от типа поверхности за ним. Диапазон обнаружения: 30–200 мм, гистерезис менее 10 %, частота переключения 1600 Гц в режиме без помех — 900 Гц. Источник света — лазер 655 нм, питание 10–30 V DC (для IO‑Link: 18–30 V), потребление менее 20 мА при 24 V. Выход PNP с нормально-разомкнутыми и нормально-замкнутыми контактами, M12×1 разъём на 4 контакта, корпус IP67/IP68, подходит для влажной среды. Корпус прочный, с ресурсом свыше 100 000 ч при +25 °C. Интерфейс IO‑Link v1.1 позволяет удалённо настраивать параметры, диагностику и оптимизировать чувствительность. Этот сенсор используется в линейных и упаковочных линиях, системах сортировки, моторных блоках, при обнаружении этикеток, компонентов и мелких деталей в пищевой, фармацевтической и производственной промышленности.
| Производитель | Wenglor Sensoric GmbH (Германия) |
| Серия | P1M |
| Модель | P1MH201 |
| Диапазон обнаружения | 30…200 мм |
| Гистерезис | <10 % |
| Частота переключения | 1600 Гц / 900 Гц (режим без помех) |
| Световой источник | Лазер 655 нм |
| Питание | 10…30 V DC (18…30 V для IO‑Link) |
| Потребление | <20 мА |
| Выход | PNP NO/NC |
| Интерфейс | IO‑Link v1.1 |
| Разъём | M12×1, 4‑контактный |
| Защита | IP67 / IP68 |
| Вес | ~60 г (0.13 lbs) |
| Ресурс работы | 100000 ч при +25 °C |
| Сертификаты | CE, IO‑Link |
- Подавление фона — надёжное обнаружение объектов на сложном фоне.
- Лазер 655 нм — высокая точность и контраст.
- IO‑Link — удалённая настройка параметров и диагностика.
- Высокая частота отклика — до 1600 Гц, подходит для высокоскоростного оборудования.
- Защита IP67/IP68 — подходит для влажных и пылящих сред.
- Компактный корпус и разъём M12 — удобен в монтаже.
- Встроенные выходы NO/NC — гибкость подключения.
- Отличный ресурс — срок службы >100000 ч.
P1MH201 — это рефлексный датчик с подавлением фона, способный обнаруживать объекты на расстоянии до 200 мм с высокой частотой отклика и интерфейсом IO‑Link, обеспечивая надёжную работу даже при сложных фоновых условиях.
Техническое_описание_Wenglor_P1MH201.pdf
