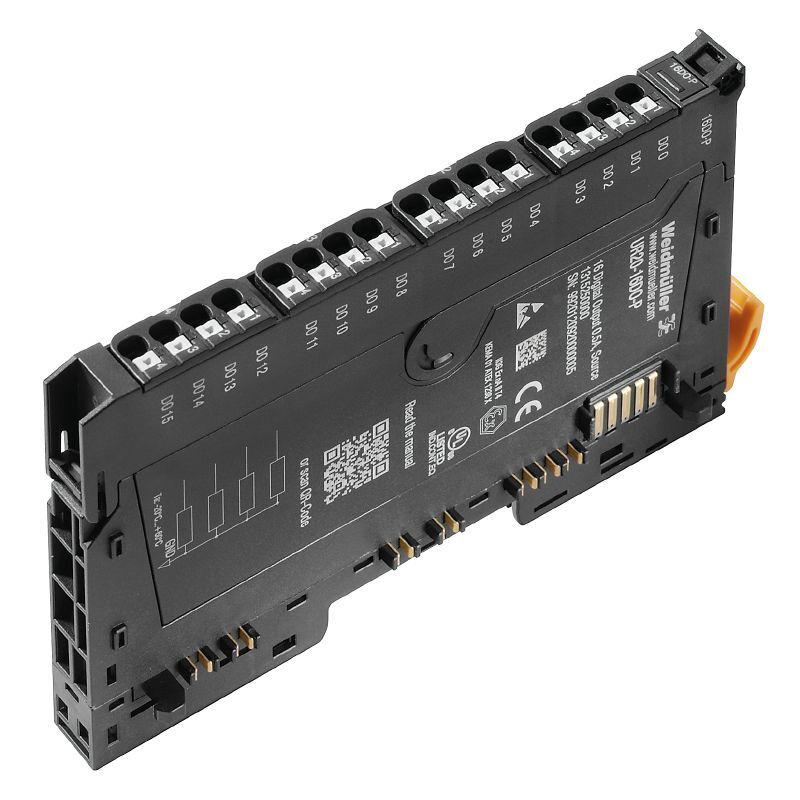

Weidmüller UR20‑16DO‑P представляет собой модуль удалённого цифрового выхода, используется для управления исполнительными устройствами (соленоиды, лампы, моторы) в распределённых I/O системах по шине u‑remote.
UR20‑16DO‑P представляет собой часть системы u‑remote IP20 фирмы Weidmüller, представляет собой модуль цифровых выходов с позитивным управлением (PNP), поддерживающий до 16 каналов. Модуль устанавливается на DIN‑рейку и соединяется через ribbon‑шину с полевой шиной или контроллером. Каждый выход способен коммутировать до 500 мА, а общий ток модуля — до 8 A, с защитой от короткого замыкания (термовыключатель) и быстрым восстановлением. Рабочее напряжение — 24 V DC (+20 %/−15 %), питание ведётся через системную шину. Модуль поддерживает частоту переключения до 1 кГц и имеет светодиодную индикацию состояния каждого канала и всего модуля. Корпус компактный — ширина всего 11.5 мм, глубина 76 мм, высота 120 мм, масса около 85 г. Температурный диапазон — от −20 °C до +60 °C, хранение — −40…+85 °C. Степень защиты корпуса — IP20, подключение — «PUSH IN» зажимы на гибких или твёрдых проводах до 1.5 мм². UR20‑16DO‑P применяется в технических решениях распределённых систем управления: линии упаковки, автоматические сборочные системы, вентиляция и насосные станции. Его отличает модульная конструкция, высокая плотность каналов, надёжность и диагностические возможности, упрощающие обслуживание.
| Производитель | Weidmüller Interface GmbH & Co. KG (Германия) |
| Серия | u‑remote UR20 – Remote I/O System |
| Модель | UR20‑16DO‑P |
| Число выходов | 16 каналов, позитивное управление (PNP) |
| Напряжение питания | 24 V DC (+20 /−15 %), через системную шину |
| Ток на канал | до 500 mA |
| Общий ток модуля | до 8 A |
| Частота переключения | до 1 кГц |
| Защита | термо-предохранитель, автоматическое восстановление |
| Индикация | LED: по каналу и модулю |
| Подключение | ribbon-шина + c PUSH‑IN зажимы |
| Габариты | 11.5 × 120 × 76 мм |
| Температура | −20…+60 °C (раб.), −40…+85 °C (хран.) |
| Стандарты | DIN EN 61131‑2, UL‑94 V‑0, IP20 |
| Пылевлагозащита | IP20 (без защиты от влаги) |
- Высокая плотность каналов – 16 выходов в компактном корпусе.
- Быстрая коммутация – до 1 кГц, подходит для динамических применений.
- Защита от коротких замыканий – с автоматическим восстановлением.
- Диагностика состояния – локальные LED, сигнал на шине.
- Удобство монтажа – тонкий корпус, безвинтовые клеммы.
- Устойчивость к климату – от −20 до +60 °C, вибрации и удары.
- Интеграция в EtherCAT/P∙ – совместно с UR20 Fieldbus Coupler.
- Модульная архитектура – быстрая сборка распределённых сетей.
UR20‑16DO‑P – компактный, высокоплотный цифровой выходной модуль с быстрым срабатыванием до 1 кГц, защитой от короткого замыкания и LED‑индикацией. Идеален для распределённых систем u‑remote, облегчает монтаж и обслуживание благодаря модульному дизайну и дифференцированному диагностическому контролю.
