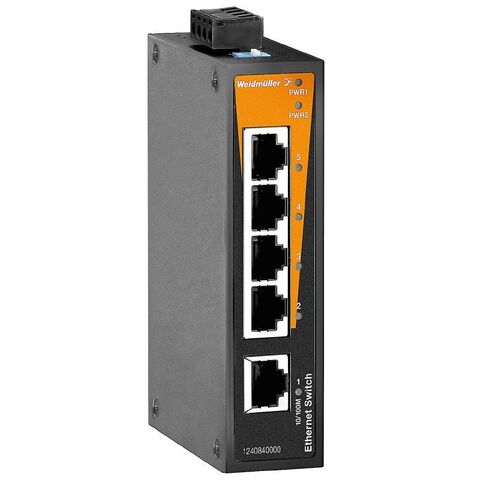

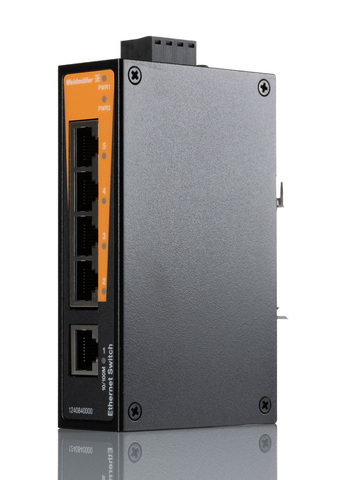

Weidmüller IE‑SW‑BL05‑5TX представляет собой неуправляемый промышленный Ethernet‑коммутатор, также известный как IE‑SW‑BL05‑5TX 5‑портовый фаст‑свитч, используется для надёжного соединения сетевых устройств (ПЛК, HMI, IP‑камер) на DIN‑рейке в промышленных сетях.
Серия IE‑SW‑BL05‑5TX от Weidmüller представляет собой компактный промышленный неуправляемый Fast Ethernet switch с пятью RJ45-портами 10/100 Мбит/с, предназначенный для установки на DIN-рейку. Также его называют промышленным Ethernet коммутатор IP30. Он обеспечивает Auto‑MDI/MDI‑X, автоскорость и дуплекс, что делает конфигурацию простой — plug & play, без настройки. Питание осуществляется через разъём двойной вход 9.6‑60 V DC или 18‑30 V AC с реверсной защитой и автоматическим переключением при отказе источника. Ток потребления около 0.1 A при 24 V. Поддерживает диапазон рабочих температур −10…+60 °C, корпус IP30 из алюминия, вес ~175 г. Устройство сертифицировано по стандартам CE, FCC, cULus,включая e‑certification для взрывоопасных зон Class I Div 2 и ATEX Zone 2, DNV‑GL, что позволяет его использовать на морских и взрывоопасных объектах. Коммутатор работает в режиме Store‑and‑forward, имеет IEEE 802.3/802.3u/802.3x поддержку, таблицу MAC до 1024 адресов, и функции безопасности: фильтрация широковещательных штормов, QoS и MAC‑фильтрация через DIP‑переключатель. LED‑индикация питания и активности каналов. Применяется для объединения устройств автоматики, систем видеонаблюдения, удалённого контроля, ЖК-панелей и сенсоров в сложных условиях, где важна надёжность, ударопрочность и сертификация для специальных сред.
| Производитель | Weidmüller Interface GmbH & Co. KG (Германия) |
| Серия | Industrial Ethernet BasicLine |
| Модель | IE‑SW‑BL05‑5TX (артикул 1240840000) |
| Порты | 5× RJ45 10/100BaseT(X), Auto‑MDI/MDIX |
| Управление | Неуправляемый (Plug & Play) |
| Метод коммутирования | Store-and‑forward |
| MAC‑таблица | до 1024 записей |
| Функции безопасности | Broadcast storm, QoS, MAC‑фильтрация (DIP‑переключатель) |
| Питание | 9.6–60 V DC или 18–30 V AC (2 входа, резервное переключение) |
| Ток потребления | ≈ 0.1 A @24 V |
| Температура | −10…+60 °C (рабочая), −40…+85 °C (хранение) |
| Влажность | 5–95 % без конденсации |
| Удар/вибрация | IEC 60068‑2‑27/6 |
| Корпус | Алюминиевый, IP30 |

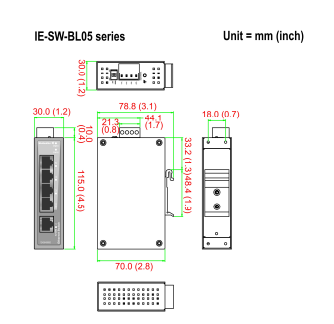

| Размеры | 30×115×70 мм, |
| MTBF | ≈ 3,040,780 ч (Telcordia) |
- Надёжное питание с резервом — гарантированная работа при отказе одного источника.
- Защита для взрывоопасных зон — ATEX и Class I Div 2 сертификаты.
- IP30 алюминиевый корпус — механическая прочность и теплоотвод.
- Компактность — 30 мм ширины, экономия пространства в щите.
- Основные фильтры и безопасность — защитные функции (storm, QoS).
- Высокий MTBF — наработки на отказ более 300 лет.
- Простота монтажа — DIN‑рейка и DIP‑управление, не требует настройки.
IE‑SW‑BL05‑5TX — это компактный и надёжный неуправляемый Ethernet‑коммутатор для систем BasicLine, который обеспечивает промышленную устойчивость, двойной вход питания и безопасность в взрывоопасных средах без необходимости конфигурирования.
