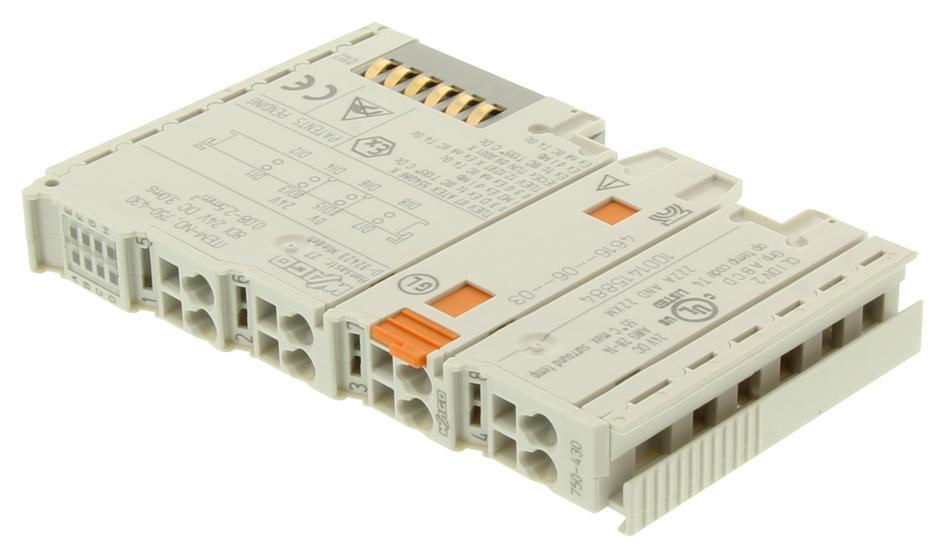

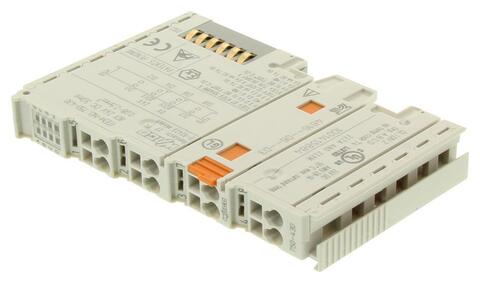

WAGO, модель 750-430, представляет собой 8-канальный модуль дискретного (цифрового) ввода для систем автоматизации, рассчитанный на работу с напряжением 24 В DC и временем входного фильтра 3 мс. Модуль используется для подключения дискретных (сухих) контактов или датчиков к промышленным контроллерам и системам ввода-вывода серии WAGO-I/O-SYSTEM 750/753.
WAGO 750-430 предназначен для получения управляющих сигналов от цифровых полевых устройств - датчиков, тумблеров, реле и других контактных аппаратов. Модуль шириной всего 12 мм обеспечивает высокую плотность монтажа и позволяет экономить место в шкафу управления.
Каждый из восьми каналов модуля снабжен фильтром шумоподавления 3 мс, что повышает помехоустойчивость и надежность работы в условиях промышленной электромагнитной среды. Входные цепи гальванически изолированы от внутренней системной шины изоляция 500 В, что защищает контроллер и остальные модули от возможных скачков напряжения на вводах.

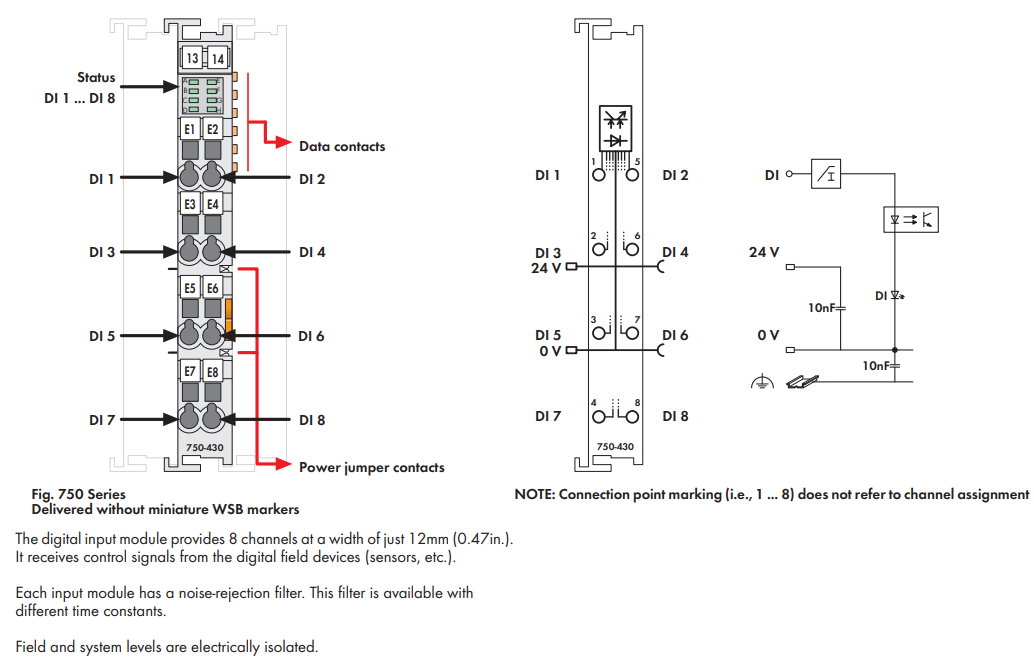

Все каналы состоят из независимых входов "high-side switching" коммутация по верхнему уровню, подключение выполняется через клеммы с технологией CAGE CLAMP®, что гарантирует быстрое и надежное соединение. Для каждого канала предусмотрен светодиодный индикационный элемент, упрощающий диагностику и обслуживание.
Модуль 750-430 широко применяется в системах промышленной автоматизации - линиях производства, инженерной инфраструктуре, транспорте, энергетике, системах сбора данных. Поддерживает удаленный обмен данными по полевым шинам (Ethernet, Profibus, Modbus и др.) через базовые контроллеры или коммуникационные модули WAGO.
| Производитель | WAGO |
| Страна изготовления | Германия |
| Серия / Модель | 750-430 |
| Тип | Модуль дискретного (цифрового) ввода |
| Каналов | 8 |
| Напряжение входа | 24 В DC |
| Входной ток | тип. 2,8 мА |
| Входной фильтр | 3 мс (для 750-430/753-430) |
| Диапазон напряжения "0" | -3 … +5 В DC |
| Диапазон напряжения "1" | 15 … 30 В DC |
| Изоляция | 500 В (система/поле) |
| Питание (система) | 5 В DC, макс. 17 мА |
| Питание (поле) | 24 В DC (-25...+30%) |
| Ширина | 12 мм |
| Вес | ≈ 48 г |
| Класс защиты | IP20 |
| Монтаж | DIN-рейка |
| Подключение | CAGE CLAMP®, провод 0,08–2,5 мм² |
| Рабочая температура | 0…+60°C |
| Сертификаты | UL, ATEX, DNV GL, BV, CE и другие |
- 8 независимых цифровых входов на 24 В;
- Компактный формат -12 мм ширина;
- Помехоустойчивость фильтр 3 мс, гальваническая развязка;
- Надежные пружинные клеммы CAGE CLAMP®;
- Яркая светодиодная индикация состояний каналов;
- Удобство интеграции в сети ввода-вывода различных протоколов;
- Соответствие международным стандартам безопасности и промышленной автоматизации UL, ATEX, DNV, CE и т.д..
Модули дискретного ввода WAGO 750-430 - это компактное, надежное и гибкое решение для сбора цифровых данных в самых разнообразных задачах промышленной автоматизации. Их высокое качество и удобство подключения гарантируют стабильную работу ваших систем вне зависимости от сложности инженерной задачи.
