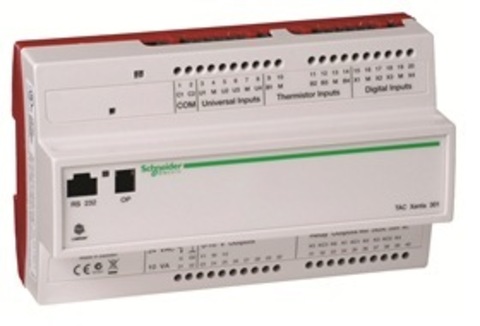

Электр.часть Xenta 301/N/P V3
Категория: Компоненты холодильных систем и аксессуары
XENTA
Контроллер TAC Xenta 300 относится к семейству программируемых контроллеров, разработанных для систем отопления и кондиционирования воздуха малого и среднегоразмеров. Контроллер TAC Xenta 300 поддерживает выполнение полного набора функций, необходимых для управления системами вентиляции, кондиционирования и отопления, включая построение графиков, обработку аварийных сигналов и т. д.
Контроллер ТАС Xenta 300 выпускается в двух версиях: TAC Xenta 301 и TAC Xenta 302 с различными конфигурациями входов/выходов (I/O). При необходимости в контроллер могут быть добавлены дополнительные модули входов/выходов (I/O). И контроллеры, и модули входов/выходов (I/O) предназначены для установки в шкафу. Контроллер TAC Xenta 300 программируется с использованием графического инструмента программирования TAC Menta.
Контроллер подключается к сети LonTalk TP/FT-10 по неполяризованному кабелю (по витой паре). Контроллер может функционировать как автономный блок, так и в составе большой системы на основе сети LonWorks. Контроллер TAC Xenta 300 также может быть подключен к системе диспетчеризации TAC Vista. Контроллер может быть отключен подключен к контактной части без отключения питания. При добавлении или замене контроллера может быть выполнено предварительное конфигурирование для использования функциональных возможностей Plug and Play (Включай и работай) для предотвращения конфигурирования на месте установки оборудования. Для локального использования может быть подключена панель оператора TAC Xenta.
Панель оператора содержит дисплей и клавиатуру для навигации по системе меню и изменения установок. Панель оператора может быть подключена к контроллеру TAC Xenta, смонтированному в передней части шкафа, либо использоваться как переносной терминал.
| Модель | DI | DO | UI | TI | AO |
| TAC Xenta 301 | 4 | 6 | 4 | 4 | 2 |
| TAC Xenta 302 | 4 | 4 | 4 | 4 | 4 |
Контроллер TAC Xenta 300 может спользовать макc. два модуля входов/выходов из устройств серии TAC Xenta 400.
В таблице приводится обзор различных входов и выходов.
При необходимости для модулей Xenta 4x2 можно выполнять ручную коррекцию индикацию состояния DO или AO, и/или DI.
| Модуль ввода/вывода | DI | DO | UI | TI | AO |
| TAC Xenta 411 | 10 | – | – | – | – |
| TAC Xenta 412 | 10 | – | – | – | – |
| TAC Xenta 421/422 | 4 | 5 | – | – | – |
| TAC Xenta 421A | – | 5 | 4 | – | – |
| TAC Xenta 422A | – | 5 | 4 | – | – |
| TAC Xenta 451/452 | – | – | 4 | 4 | 2 |
| TAC Xenta 451A | – | – | 8 | – | 2 |
| TAC Xenta 452A | – | – | 8 | – | 2 |
| TAC Xenta 471 | – | – | 8 | – | – |
| TAC Xenta 491 | – | – | – | – | 8 |
| TAC Xenta 492 | – | – | – | – | 8 |
