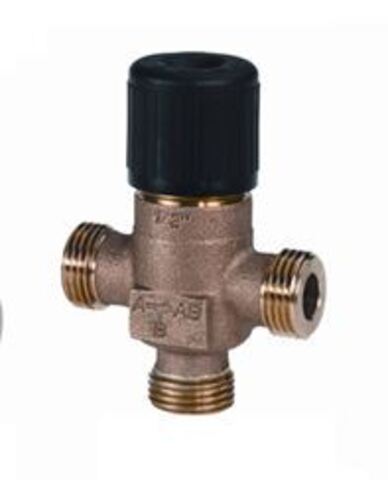

Siemens VXP45.10-1 представляет собой трехходовой седельный клапан с наружной резьбой, предназначенный для управления потоками воды или водно-гликолевых смесей в системах вентиляции, кондиционирования, отопления и охлаждения. Используется для автоматического или ручного переключения между отоплением и охлаждением, а также для смешения или разделения потоков в фанкойлах, индукционных устройствах и небольших нагревателях.
Корпус клапана изготовлен из бронзы CC491K (Rg5), внутренние части - из нержавеющей стали и латуни для долговечности и устойчивости к коррозии. Рабочее давление - до PN16 (16 бар). Температурный диапазон теплоносителя - от 1 °C до 110 °C. Резьбовое соединение - G ½" (ISO 228-1), обеспечивающее универсальность монтажа. Ход штока составляет 5,5 мм, скорость утечки - менее 0,02% от Kvs. Клапан допускает применение ручного управления или установку электроприводов Siemens серий SSB, SSC для автоматизации.
Для настройки работы клапана доступны два варианта характеристик: проходной порт - равнопроцентная или линейная, байпас - линейная. Максимальное падение давления с электроприводом SSB - до 4 бар.
Модель VXP45.10-1 подходит для использования в двухтрубных и четырехтрубных схемах отопления/охлаждения, поддерживает узлы обвязки фанкойлов и другую тепломеханическую арматуру малых диаметров. Отличается надежной работой и высокой герметичностью.
| Фирма-изготовитель | Siemens |
|---|---|
| Страна изготовления | Германия |
| Серия и модель | VXP45.10-1 |
| Номинальный диаметр (DN) | 10 |
| Пропускная способность | 1 м³/ч |
| Класс давления (PN) | 16 |
| Материал корпуса | Бронза CC491K (Rg5) |
| Уплотнения | EPDM |
| Температурный диапазон | 1…110°C |
| Соединение | Наружная резьба G ½" (ISO 228-1) |
| Ход штока | 5,5 мм |
| Управление | Электроприводы Siemens SSB, SSC, ручное управление |
| Характеристика порта | Равнопроцентная/линейная (проходной), линейная (байпас) |
| Скорость утечки | <0,02% от Kvs |
- Компактная трехходовая конструкция для смешения/разделения потоков.
- Водо- и гликолестоек, универсален для отопления и охлаждения.
- Корпус из прочной бронзы и надежные EPDM уплотнения.
- Возможность автоматизации с помощью электроприводов Siemens.
- Простота монтажа, обслуживания и замены.
Клапаны серии VXP45 гарантируют долговременную и точную работу даже в сложных инженерных решениях HVAC, обладают устойчивостью к коррозии и максимальной гибкостью автоматизации. Модель VXP45.10-1 оптимально подходит для компактных систем с высокими требованиями к управлению потоками
