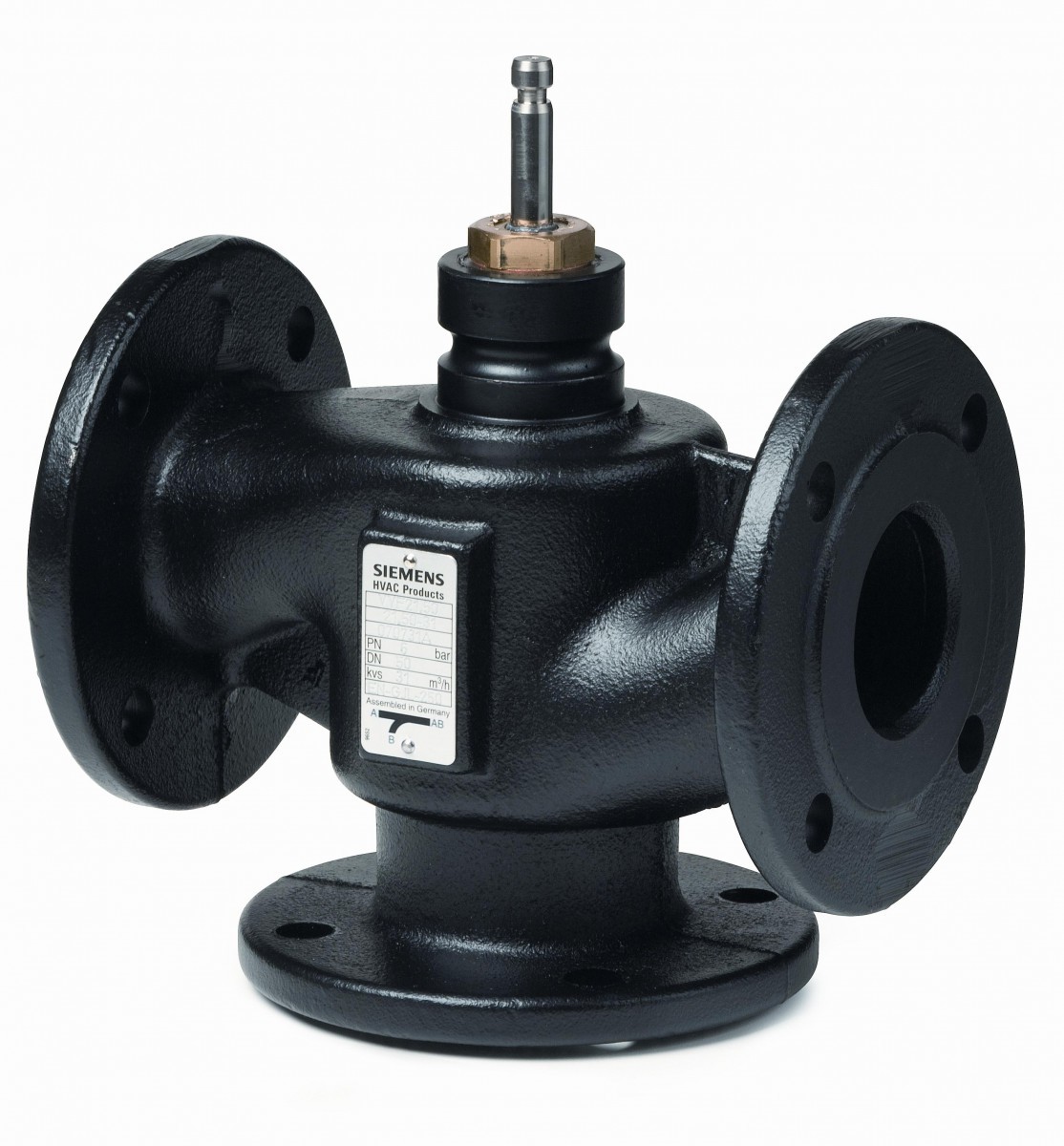

3-ходовые седловые клапаны с фланцем, PN10
• Могут использоваться как смешивающие или распределительные
• Чугун EN-GJL-250
• DN25...150 мм
• kvs 5...300 м3/ч
• Ход 20 или 40 мм
• Может быть оснащен приводами SQX..., SKD..., SKB... и SKC...
Применяется в системах отопления, вентиляции и кондиционирования в качестве управляющего клапана для “смешивания” или “распределения”. Только для замкнутых контуров.
Стандартные версии со стандартным уплотнительным сальником штока для:
Мы рекомендуем производить монтаж на обратной трубе, т.к. температуры в трубе ниже, что, в свою очередь, увеличивает срок службы уплотнительного сальника штока. Необходимо соблюдать требования по качеству воды для VDI 2035.
Мы рекомендуем устанавливать фильтр даже в закрытых контурах для повышения безопасности работы клапана. Для рабочей среды ниже 0 °C, используйте электронагреватель штока ASZ6.5 для предотвращения замерзания штока клапана в уплотнительном сальнике. В целях безопасности, нагреватель штока работает при напряжении AC 24 В / 30 Вт.
| Свойство | Значение |
|---|---|
| kvs | 31 м³/ч |
| Шток | До DN 80: 20 мм , От DN 100: 40 мм |
| Скорость утечки | 0...0.02 % значения kvs |
| Скорость утечки через байпас | 0.5...2 % значения kvs |
| DN | 50 |
| kvs | 31 м³/ч |
| Температура среды | -10…150 °C |
| Характеристика клапана | Проходной порт: равнопроцентная или линейная. Байпас:линейная |
| Диапазон изменений Sv | DN 25...40: >50 , DN 50...100: >100 |
| Допустимое рабочее давление | 1000 кПа |
| Материал корпуса клапана | Чугун EN-GJL-250 |
| Класс PN | PN 10 |
| Материал внутренних частeй клапана | < DN 40: CrNi сталь/латунь , > DN 50: CrNi сталь/Rg5 |
