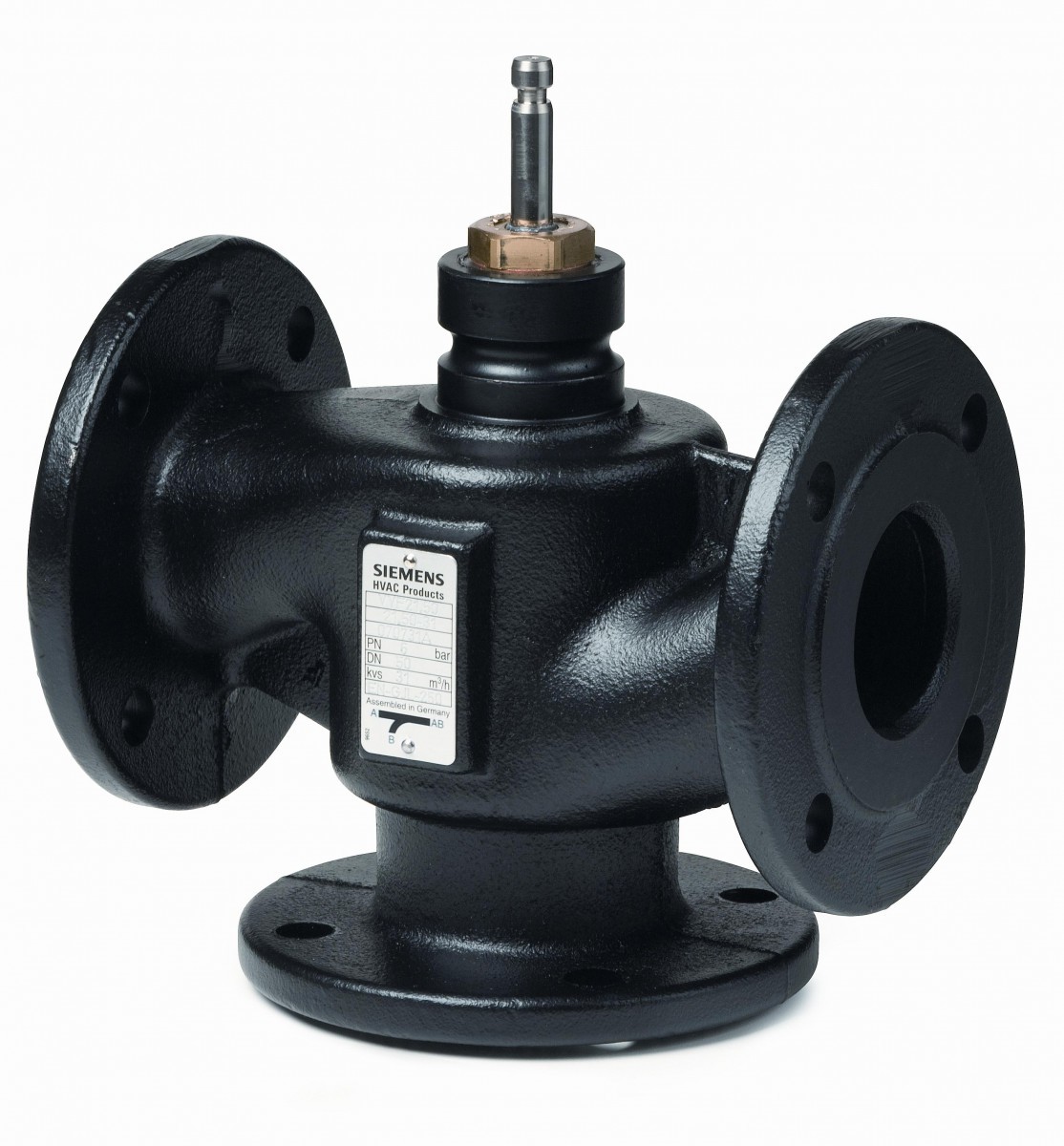

• Корпус клапана - серый (литейный) чугун EN-GJL-250
• DN 25...100
• kvs 1.9...124 m3/h
• Может оснащаться электромоторными SQX... или электрогидравлическими SKD...-, SKB...- и SKC...- приводами
Применяются в системах центрального отопления, вентиляции и кондиционирования воздуха как управляющие клапаны со смесительными и распределительными функциями. Только для закрытых контуров.
Мы рекомендуем устанавливать клапан в обратном трубопроводе, поскольку температура в данном трубопроводе для отопительных систем ниже, что, в свою очередь, увеличивает срок службы уплотнительного сальника. Перед клапаном всегда ставьте фильтр для повышения его функциональной безопасности. Если температура среды ниже 0 °C, используйте электрический нагревательный элемент штока ASZ6.5 для предотвращения примерзания штока клапана к сальниковой набивке. По соображениям безопасности, нагревательный элемент для подогрева штока сконструирован для переменного тока с рабочим напряжением AC 24 V / 30 W.
Клапаны VXF21... не требуют технического обслуживания. Во время выполнения сервисных работ с клапаном / приводом:
• отключите насос и выключите электропитание
• закройте стопорные клапана
• полностью устраните давление в трубопроводной системе и дождитесь охлаждения труб
При необходимости отключите электрические провода. Перед тем, как клапан снова начнет работать, убедитесь, что привод правильно установлен.
| Свойство | Значение |
|---|---|
| kvs | 63.00 м³/ч |
| Шток | До DN 80: 20 мм , От DN 100: 40 мм |
| Скорость утечки | 0...0.02 % значения kvs |
| Скорость утечки через байпас | 0.5...2 % значения kvs |
| DN | 65 |
| kvs | 63 м³/ч |
| Температура среды | -10…150 °C |
| Характеристика клапана | Проходной порт: равнопроцентная или линейная. Байпас:линейная |
| Диапазон изменений Sv | DN 25...40: >50 , DN 50...100: >100 |
| Допустимое рабочее давление | 600 кПа |
| Материал корпуса клапана | Чугун EN-GJL-250 |
| Класс PN | PN 6 |
| Материал внутренних частeй клапана | < DN 40: CrNi сталь/латунь , > DN 50: CrNi сталь/Rg5 |
