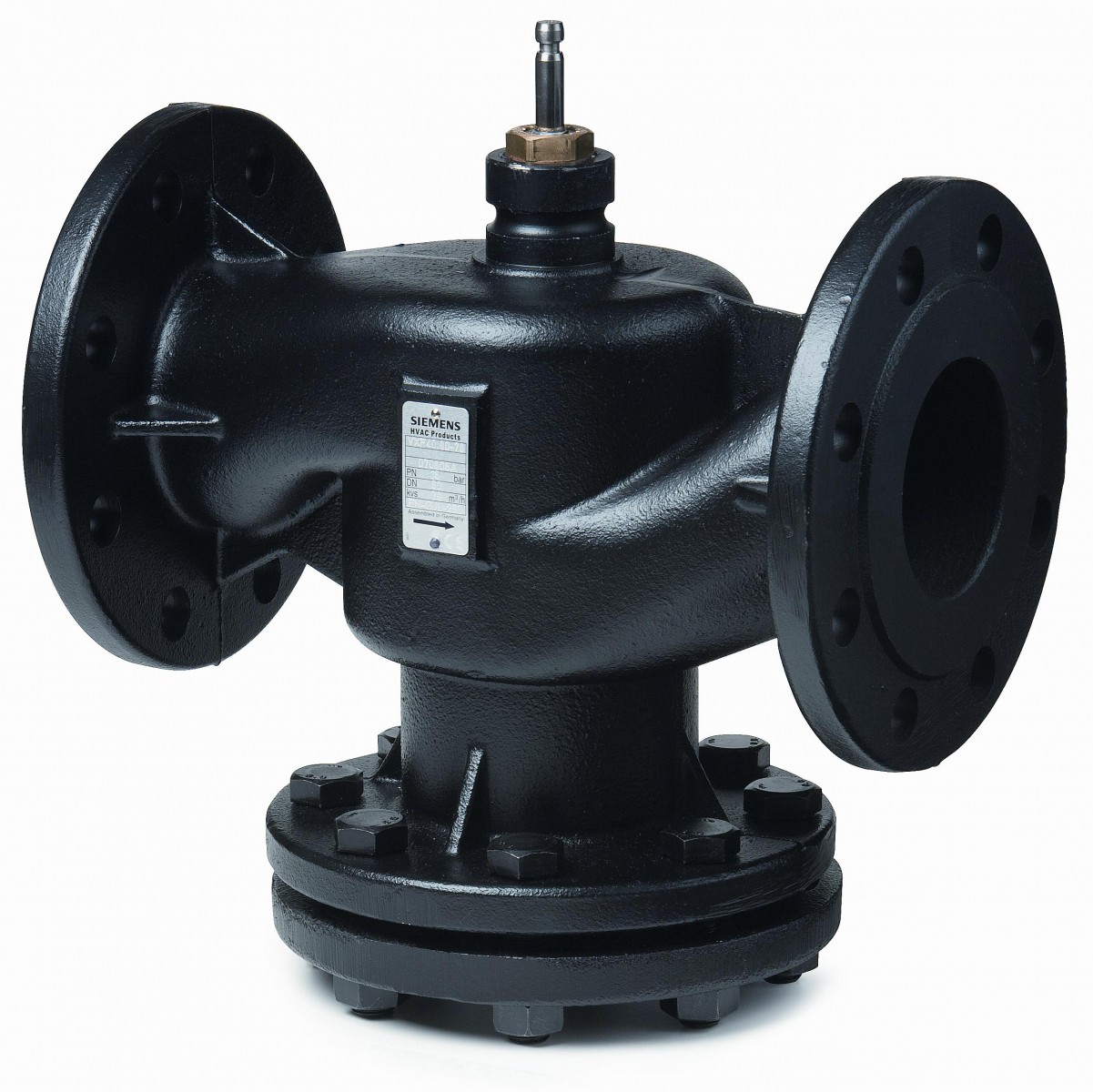

• Корпус клапана из чугуна EN-GJL-250
• DN 15...150
• kvs 1.9...315 м3/ч
• может оснащаться электрогидравлическими SKD...-, SKB...-, SKC...- или электромоторными приводами SQX-
Для систем центрального отопления, вентиляции и кондиционирования воздуха в качестве управляющего или защитного отсечного клапана. Только для закрытых контуров.
Мы рекомендуем делать установку в обратном трубопроводе, поскольку температура в данной трубе ниже для отопительных систем, что, в свою очередь, увеличивает срок службы уплотнительного сальника. Для повышения надежности клапана мы рекомендуем устанавливать фильтр на входе клапана в закрытых контурах. Если температура среды ниже 0 °C, используйте электрический нагревательный элемент штока ASZ6.5 для предотвращения замораживания штока клапана в уплотнительном сальнике. В целях безопасности нагревательный элемент штока использует рабочее напряжение AC 24 V / 30 W.
Клапаны VVF40... не требуют технического обслуживания. Во время выполнения сервисных работ с клапаном / приводом:
• отключите насос и выключите электропитание
• закройте стопорные клапана
• полностью устраните давление в трубопроводной системе и дождитесь охлаждения труб
При необходимости отключите электрические провода. Перед тем, как клапан снова начнет работать, убедитесь, что привод правильно установлен.
| Свойство | Значение |
|---|---|
| kvs | 78 м³/ч |
| Материал внутренних частeй клапана | < DN 40: CrNi сталь/латунь , > DN 50: CrNi сталь/Rg5 |
| Шток | От DN 100: 40 мм , До DN 80: 20 мм |
| Скорость утечки | 0...0.02 % значения kvs |
| DN | 80 |
| kvs | 78 м³/ч |
| Температура среды | -10…150 °C |
| Характеристика клапана | Равнопроцентная |
| Допустимое рабочее давление | 1000 кПа |
| Материал корпуса клапана | Чугун EN-GJL-250 |
| Класс PN | PN 16 |
| Диапазон изменений Sv | DN 15...40: >50 , DN 50...150: >100 |
