Siemens TXS1.EF10

МОДУЛЬ ПОДКЛЮЧЕНИЯ ШИНЫ, ПРЕДОХРАНИТЕЛЬ 10A

Доставка по РФ до терминала транспортной компании города грузополучателя включена в стоимость товара
Артикул: TXS1.EF10
Наличие: Есть в наличии
4622.61 4622.61 руб
добавить к сравнению перейти к сравнению
  • Описание
  • Отзывы (0)

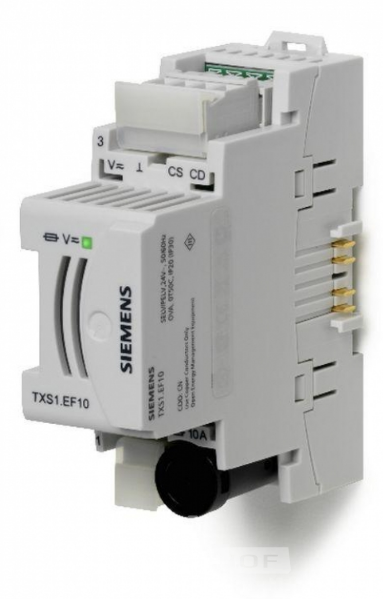

Siemens TXS1.EF10

МОДУЛЬ ПОДКЛЮЧЕНИЯ ШИНЫ, ПРЕДОХРАНИТЕЛЬ 10A . Марка TXS1.EF10.

• Модуль подключения шины TXS1.EF10 – Передача DC 24 V питания модулей TX-I/O и периферийных устройств – Передача питания AC/DC 12 … 24 V для периферийных устройств – Передача сигнала шины

• Компактный формат (to DIN43 880), малая опорная поверхность

• Простота установки и удобный доступ – Автоматическое создание шины для максимально простой установки – Съемные винтовые клеммы – Доступ к предохранителю даже при установленном устройстве

• Простая и быстрая диагностика



Функции

Каждый ряд входов/выходов начинается с модуля питания или модуля подключения шины (или интерфейсного модуля шины P-Bus, см. CM2N8180ru). Данные устройства подключаются через клеммы и выполняют следующие функции для модулей ввода/вывода:

• Переменный/постоянный ток AC/DC 12 ...  24 V для питания полевых устройств

• Сигнал шины



Электропараметры

Модуль подключения шины:

• Для питания полевых устройств напряжение an AC / DC 12 … 24 V подается через предохранитель T 10A на шину "Field supply V ", максимально допустимый ток 6 A. Примечание: для напряжения "Field supply V ", сигнал по шине слева прерывается, а модуль передает питание V только справа.

Интерфейсы:

• Съемные винтовые клеммы для напряжения (24V~, V , ⊥) и шины (CS, CD)

Island шина:

• Модули ввода/вывода монтируются справа от модуля питания / модуля подключения шины на стандартной монтажной рейке. Электрическое соединение устанавливается через четыре контакта шины на модулях слева и справа. Шина создается автоматически при последовательном подключении устройств TX-I/O™на рейке.

• Для расширения системы, сигналы CS и CD шины также передаются через винтовые клеммы.

Заземление системы:

• Модули ввода/вывода и все подключенные полевые устройства подключаются к системной нейтрали (⊥).

• Системная нейтраль шины ввода/вывода (⊥) и станции автоматизации (G0) электрически соединены в интерфейсном модуле шины P-bus

Предохранитель:

• В случае перегрузки или короткого замыкания предохранитель (T 10A) разрывает полевое напряжение 24 V~ / V (но не напряжение питания модулей)

• Предохранитель можно заменить без снятия устройства.

Размеры

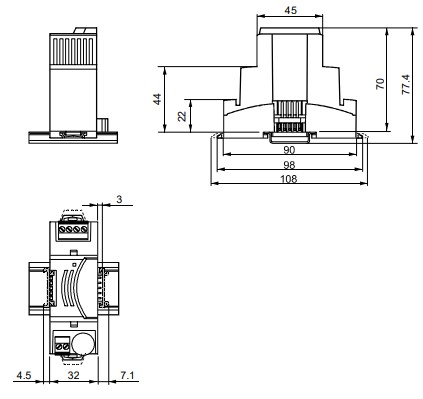

Размеры модуля подключения шины Siemens TXS1.EF10



Описание Siemens TXS1.EF10
