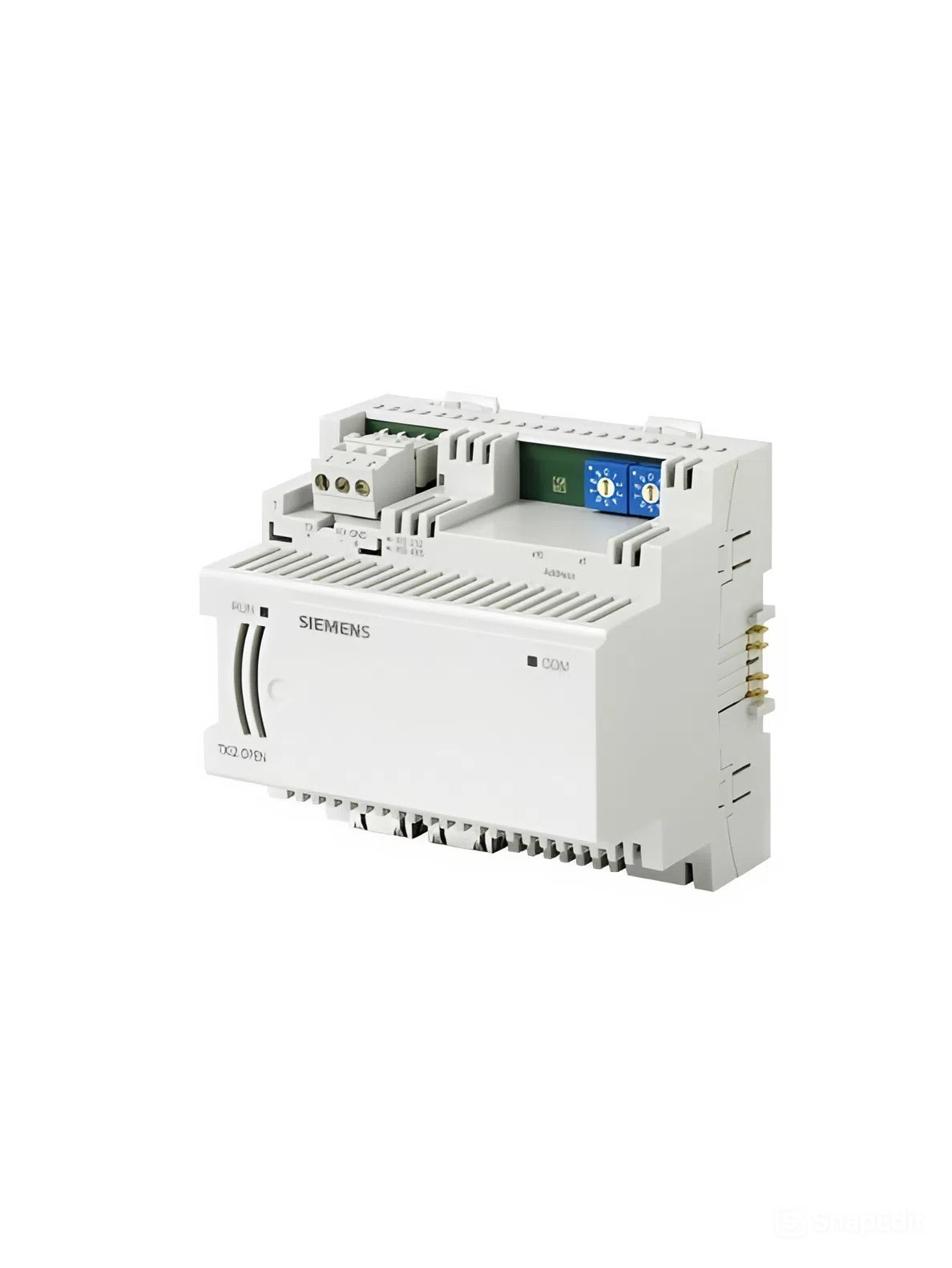

Siemens TXI2.OPEN S55661‑J120 представляет собой интеграционный модуль TX‑I/O с интерфейсами RS232/RS485, используется для подключения сторонних приборов и систем к BMS Desigo, поддерживая до 160 точек данных.
Модуль TXI2.OPEN входит в линейку Desigo Open I/O и предназначен для интеграции устройств третьих сторон: Modbus, M-Bus, насосы, приводы G120P/Grundfos/Danfoss, с системами Siemens Desigo версии 4.1 и выше. Модуль получает питание от шины острова 24 V DC, подключается через винтовые клеммы и передаёт данные по программируемому интерфейсу RS232/RS485, позволяя настраивать полярность, сопротивление терминатора и скорость передачи до 115200 Bd. Интегрирован Ethernet-порт 2×RJ45 для удалённого доступа, веб-интерфейса и конфигурирования с помощью TX‑Open Tool. Поддерживает конфигурации на 160 точек данных TXI2.OPEN или 40 точек TXI2‑S.OPEN. Корпус стандарта DIN 43880 96 мм шириной, IP20, рабочий диапазон –25…+50 °C, потребление ≈2.4 W 100 mA при 24 V. Два LED-индикатора RUN, COM, переключатель адреса, кнопка Reset, возможность работы RS485 до 1000 м, RS232 до 80 м.
| Производитель | Siemens Smart Infrastructure (Швейцария) |
| Серия | Desigo Open TX‑I/O Integration Module |
| Модель | TXI2.OPEN (артикул S55661‑J120) |
| Интерфейс | RS232/RS485 (софт-переназначение) |
| Ethernet | 2×RJ45, 10/100 Mb |
| Точек данных | до 160 |
| Питание | 24 V DC, 100 mA, 2.4 W |
| Рабочая температура | –25…+50 °C |

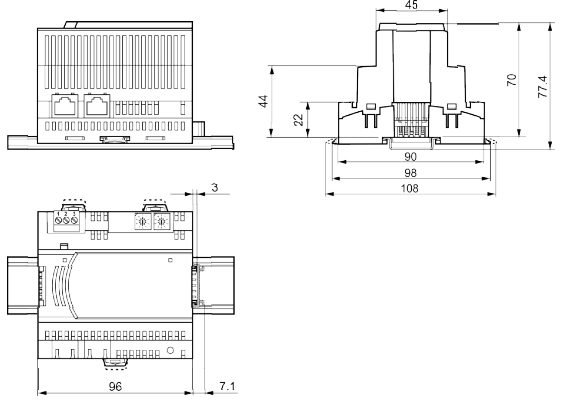

| Габариты | 96×90×64 мм |
| Корпус | DIN 43880, IP20 |
| Электроника | Встроенная прокачка TX‑Open Tool, адрес DIP, Reset |
| Кабельная длина | RS485 – до 1000 м; RS232 – до 80 м |
| Стандарты | CE, RoHS, UL, EN60730 |
- До 160 точек данных — максимальная интеграционная ёмкость.
- Гибкий интерфейс — программируемый RS232/RS485, терминатор, скорость.
- Ethernet и веб — удалённый контроль и настройка через веб-интерфейс.
- Шина Island-powered — не требует отдельного питания.
- Диагностика и LED — показывает работу и коммуникации.
- Готовые шаблоны — для Modbus, M-Bus, насосов, приводов, G120P.
- Компактный и модульный — лёгкая установка на DIN-рейку.
- Надёжный корпус — IP20, устойчив к климатическим условиям.
Интегрирует сторонние системы через RS232 или RS485 в систему автоматизации Desigo, поддерживает до 160 точек данных. Винтовые клеммы, питание от шины Island, простая и быстрая диагностика, два Ethernet‑порта.
