Siemens SIMATIC ET 200M IM 153‑4 AA01‑0XB0 представляет собой промышленный интерфейсный модуль для Profibus ПП, который часто запрашивается в поиске как «6ES7 153‑4AA01‑0XB0 ET 200M интерфейс PN IO». Используется в распределённых I/O системах ET 200M с поддержкой до 12 модулей S7‑300 и обеспечением связи по PROFINET.

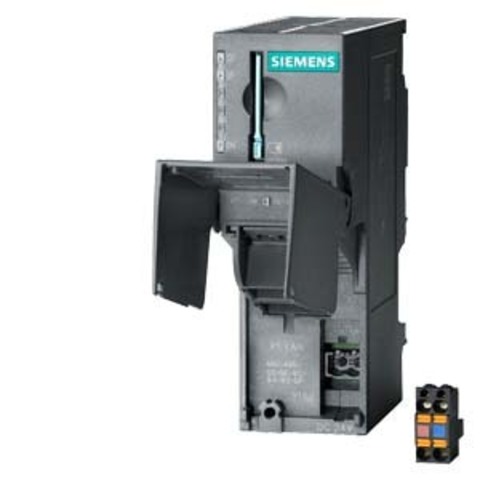

Интерфейсный модуль IM 153‑4 PN IO с артикулом 6ES7 153‑4AA01‑0XB0 из семейства SIMATIC ET 200M от Siemens AG обеспечивает PROFINET-связь для распределённой периферии.
Модуль позволяет подключать до 12 цифровых/аналоговых модулей S7‑300, обеспечивает синхронный обмен в реальном времени реaltime Class 1 и 2, даёт возможность замены модулей без PG-операций и без MMC и поддерживает поддержку новых I/O модулей. Модуль имеет два порта RJ45 для сетевой интеграции двухпортовый коммутатор, индикаторы LINK и RX/TX для диагностики сети.
Питание осуществляется от 24 V DC допустимый диапазон 20.4…28.8 V, типичное потребление — до 600 mA, ток запуска ~4 A. Обеспечена буферизация питания до 5 мс при сбое. Выходное напряжение на шине backplane — 5 V DC до 1.5 A. Энергопотребление около 6 W. Модуль рассчитан на работу при температуре 0…+60 °C, высота до 2000 м над уровнем моря, уровень защиты корпуса IP20, вес ~215 г, размеры: 40×125×118 мм.
| Производитель | Siemens AG, Германия |
| Серия | SIMATIC ET 200M Interface Module PN IO |
| Модель | IM 153‑4 PN IO / 6ES7 153‑4AA01‑0XB0 |
| Питание модуля | 24 V DC (20.4…28.8 V) |
| Потребление тока | max 600 mA; пиковый до 4 A |
| Буфер питания | до 5 мс |
| Выходное напряжение backplane | 5 V DC, до 1.5 A |
| Макс. подключаемых модулей S7‑300 | 12 |
| Коммуникация | PROFINET IO, реальное время Class 1/2 |
| Порты | 2×RJ45 Ethernet с LED‑индикацией LINK, RX/TX |
| Диагностика | LED-индикаторы подключения и ошибок |
| Рабочая температура | 0…+60 °C |
| Высота установки | до 2000 м |
| Степень защиты | IP20 |
| Масса | ~215 г |

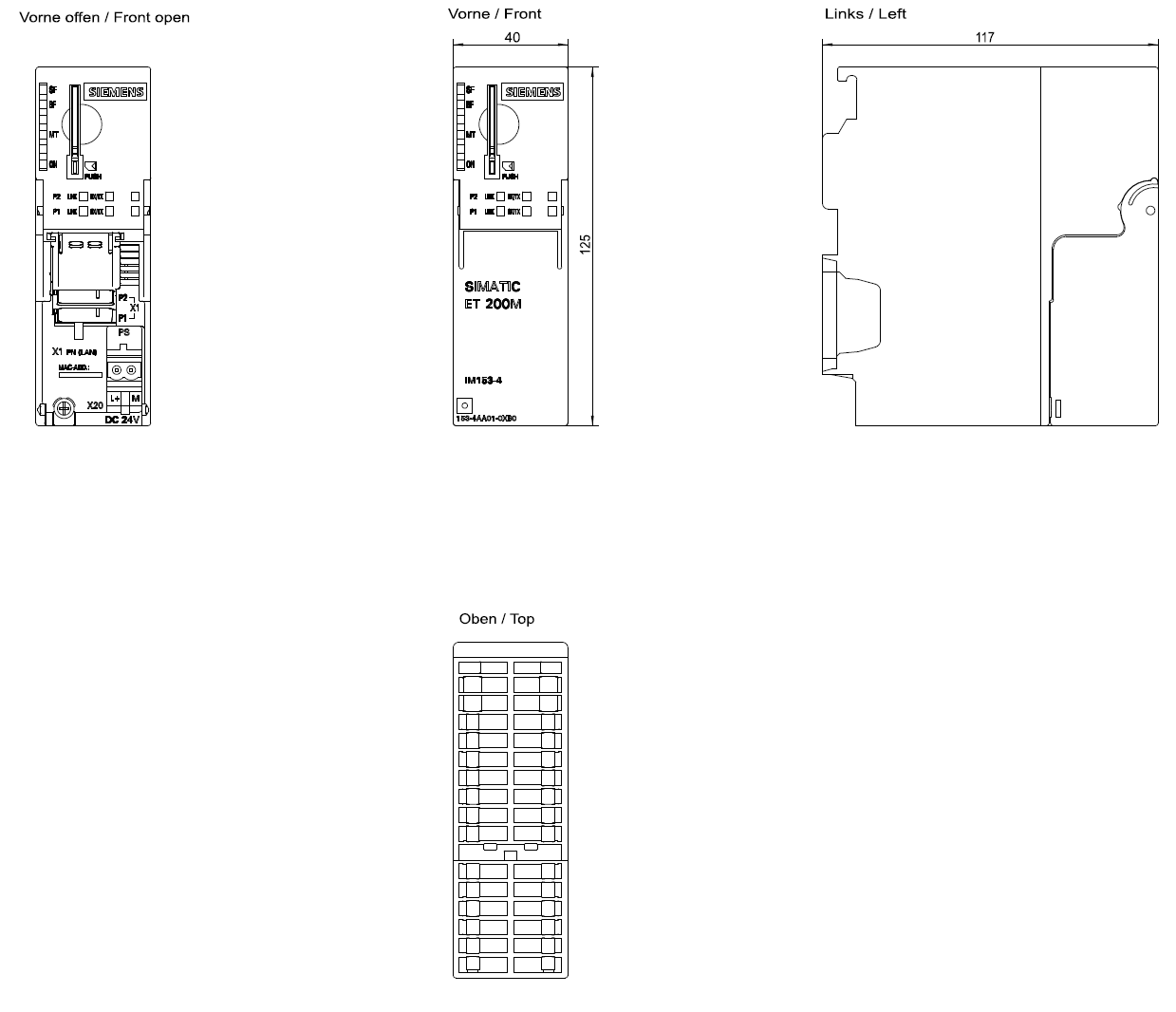

| Размеры (Ш×В×Г) | 0×125×118 мм |
- До 12 модулей S7‑300 — расширенная модульность периферии.
- Isochronous Real-Time Class 1/2 — точная синхронизация обмена.
- Hot-Swap — замена модулей без PG, MMC или прерывания сети.
- Энергобуфер питания — удержание настроек до 5 мс.
- Двойной Ethernet с индикаторами — простота диагностики.
- Компактный и лёгкий IP20 корпус — щитовой монтаж.
IM 153‑4 PN IO (6ES7 153‑4AA01‑0XB0) обеспечивает высокоскоростную связь PROFINET IO для ET 200M до 12 модулей S7‑300. Поддерживает реальное время Class 1/2, замену модулей без PG/MMC и встроенную буферизацию питания, обеспечивая надёжность и гибкость в обслуживании.
