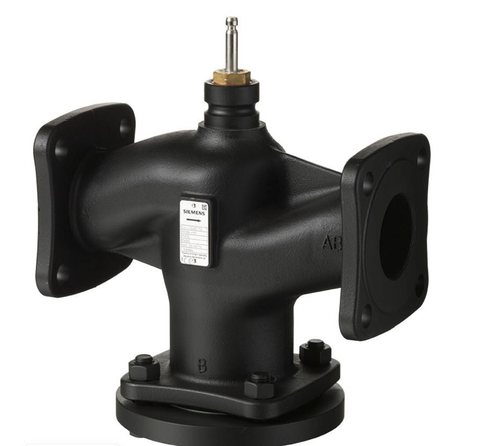

Siemens VVF42.20-6.3

Клапан регулирующий, 2-ходовой, фланцевый, седельный PN16, DN20, KVS 6.3.

  •  Производительные клапаны для средних температур от -10 ... 150 °C
  •  Корпус клапана из серого (литейного) чугуна EN-GJL-250
  •  DN 15…150  kvs 1.6…400 м3 /ч
  •  Фланец типа 21, конструкция фланца B
  •  VVF42..K с компенсацией давления для работы с высокими перепадами давления
  •  Может оснащаться электромоторными приводами SАX... или  электрогидравлическими приводами SKD... , SKB... и SKC...

Применение

В котельных, установках теплоснабжения и холодильных установках, градирнях, группах отопления, в системах вентиляции и кондиционирования воздуха, в качестве управляющих или предохранительных запорных клапанов. Только для закрытых гидравлических контуров (наблюдаются кавитации).

Обзор модификаций



Модель Диаметр
DN, мм
Пропускная
способность
Kvs, м³/час
Вес, кг
VVF42.15-1.6
15 1.6 3.8
VVF42.15-2.5 15 2.5 3.8
VVF42.15-4 15 4.0 3.8
VVF42.20-6.3 20 6.3 4.9
VVF42.25-6.3 25 6.3 5.4
VVF42.25-10 25 10.0 5.5
VVF42.32-16 32 16.0 8.9
VVF42.40-16 40 16.0 9.9
VVF42.40-25 40 25.0 10.0
VVF42.50-31.5 50 31.5 12.6
VVF42.65-50 65 50.0 19.3
VVF42.65-63 65 63.0 19.3
VVF42.80-80 80 80.0 28.1
VVF42.80-100 80 100.0 28.0
VVF42.100-125 100 125.0 37.4
VVF42.100-160 100 160.0 37.4
VVF42.125-200 125 200.0 55.0
VVF42.150-400 150 400.0 63.7

Технические характеристики

Свойство Значение
Шток to DN80: 20 мм, from DN100: 40 мм
Скорость утечки 0…0.02% of the kvs value
Среда

Охлажденная вода, Cоляной раствор, Bодa с антифризом,

Низкотемпературная горячая вода

Температура среды -10...150 °C
Характеристика клапана Equal percentage , kvs 250/400 linear
Диапазон изменений Sv DN 15 .. 25: >50 , DN 32...150: >100
Допустимое рабочее давление 1600 кПа
Материал корпуса клапана Cast iron EN-GJL-250
Материал внутренних частeй клапана < DN40: CrNi steel / brass , > DN40: CrNi steel / bronze
Класс PN PN 16

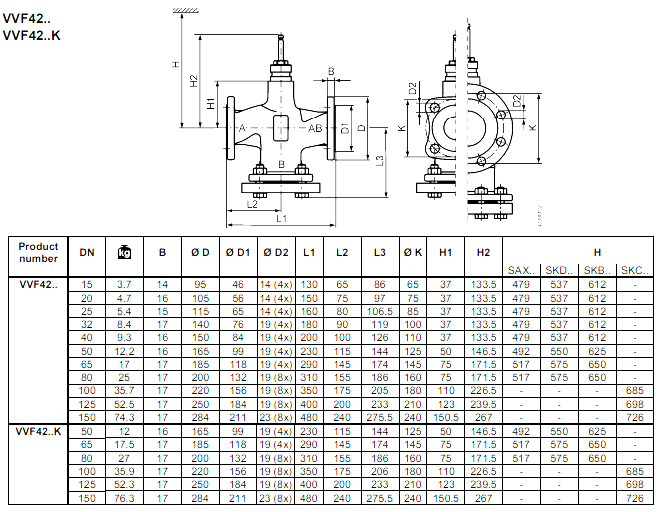

Размеры

Размеры клапана Siemens VVF42.20-6.3

Замечания по проектированию

Место установки Предпочтительно установить клапаны на возвратке, так как температура ниже, и нагрузку на уплотняющий сальник штока меньше.
Улавливания грязи Установите грязевые фильтры или грязеуловители перед клапаном для обеспечения надлежащего функционирования и длительного срока службы клапана. Удалить грязь, сварочный шлак и т.д. с клапанов и трубопроводов.
Кавитация Кавитации можно избежать путем ограничения перепада давления на клапане в зависимости от температуры среды и предварительного давления.




Описание_Siemens_VVF42..pdf
