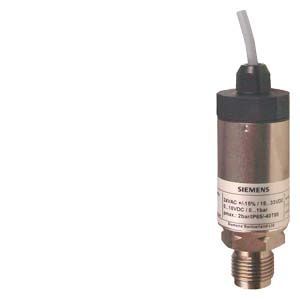

Датчики давления QBE2002-P20 применяются для измерений статичного и динамичного положительного давления в установках систем ОВК, в частности в гидравлических и пневматических системах, где используются жидкие или газообразные среды (применение пара).
Датчики давления QBE2002-P20 работают на пьезо-эффекте. Керамическая диафрагма (технология толстопленочных ГИС) принимает данные о давление путем механического контакта со средой. Замер электронно преобразуется в линейный выходной сигнал DC 0...10 V.
Датчики давления QBE2002-P20 являются неразборными устройствами и не могут разбираться на части. Никакие изменения и настройки невозможны.
Свойство | Значение |
| Рабочее напряжение | AC 24 V, DC 18...33 V |
| Потребление тока | <4 мA |
| Аналоговый выход, сигнальный | DC 0...10 V |
| Постоянная времени | <5 мс |
| Соединение | Наружная резьба G½ " |
| Соединительный кабель | 3-жильный |
| Длина кабеля | 1,50 м |
| Электрические подключения | Кабель |
| Температура среды | -40…80 °C |
| Макс. избыточное давление | 2-х кратное максимальное значение |
| Положение при монтаже | Любое |
| Диапазон измерения | 0…2 МПа, 0…20 бар |
| Класс защиты | IP65 |
| Габариты (диаметр x l) | 35 x 107 мм |
