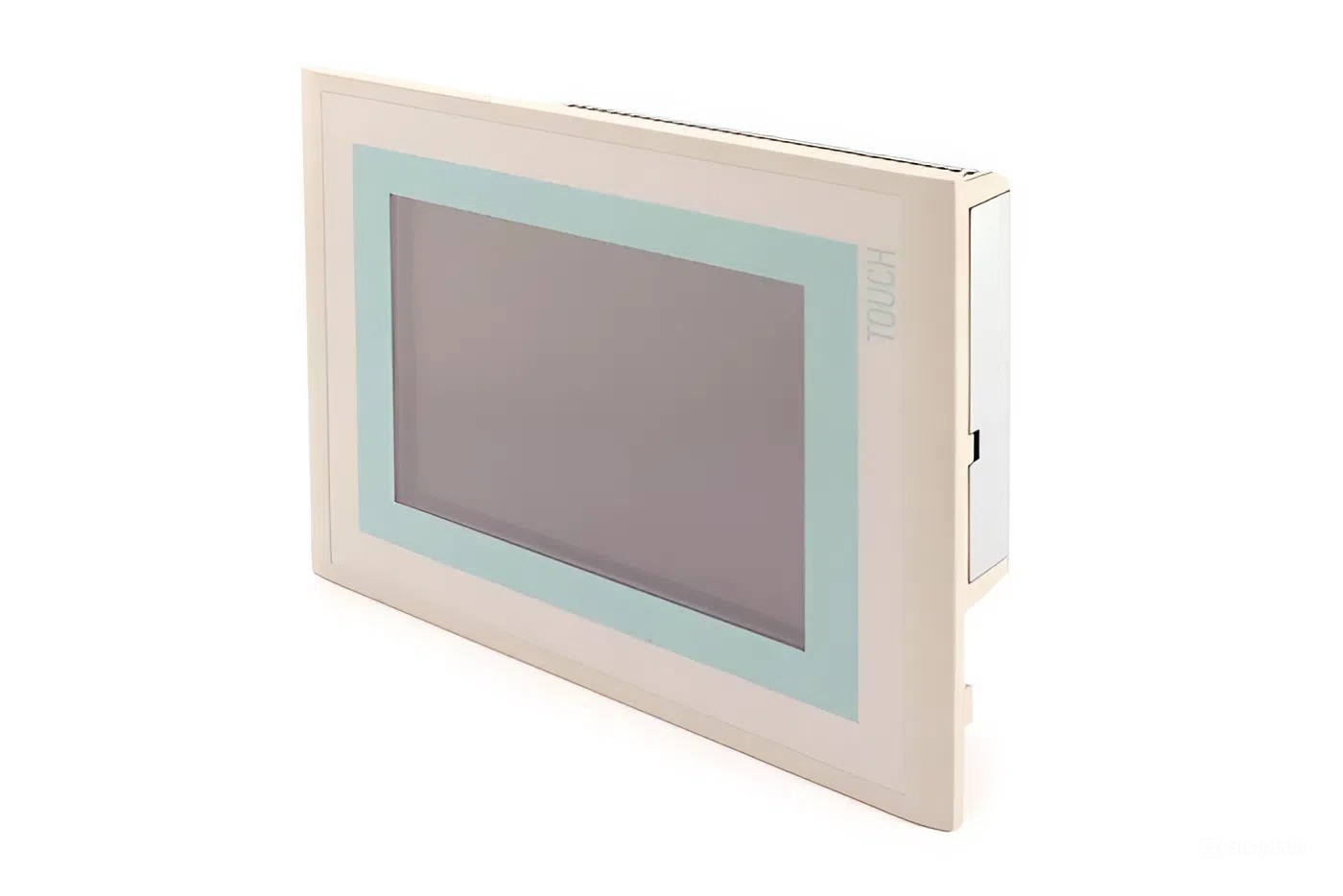

Siemens 6AV6545‑0CC10‑0AX0 (SIMATIC TP270) представляет собой промышленную 10,4″ сенсорную панель оператора с цветным STN-дисплеем и памятью 2 МБ для конфигурации. Панель широко применяется в системах автоматизации производства для взаимодействия оператора с PLC (через MPI/DP и RS‑232).
Siemens SIMATIC TP270 с индексом 6AV6545‑0CC10‑0AX0 — это устаревшая, но все еще востребованная промышленная HMI-панель с диагональю экрана 10,4″ и разрешением 640 × 480 пикселей, рассчитанная на эксплуатацию в контролируемых условиях. Оснащена аккумуляторным резервным часовым механизмом, слотами CF и USB, а также интерфейсами MPI/DP или PPI, RS‑232 для ПК/принтера и CF-карту для хранения конфигураций. Устройство производится со светодиодной подсветкой SLN/STN, рассчитанной на срок службы до 60 000 часов. Питание – 24 В DC, допустимый диапазон: 20,4…28,8 В, потребляемая мощность — около 15 Вт. Конфигурация панели выполняется через ProTool (V6 SP3+) или WinCC flexible, начиная с версии 2004. Основное назначение — визуализация технологических параметров, управление машинами и контроль производственных процессов. Панель поддерживает до 300 экранов, 2000 переменных, 400 сообщений на аварийных событиях и 5 языков интерфейса . Также возможна работа с рецептами до 300 записей и графическими трендами.
| Производитель | Siemens AG (Германия) |
| Серия | SIMATIC TP‑MultiPanel |

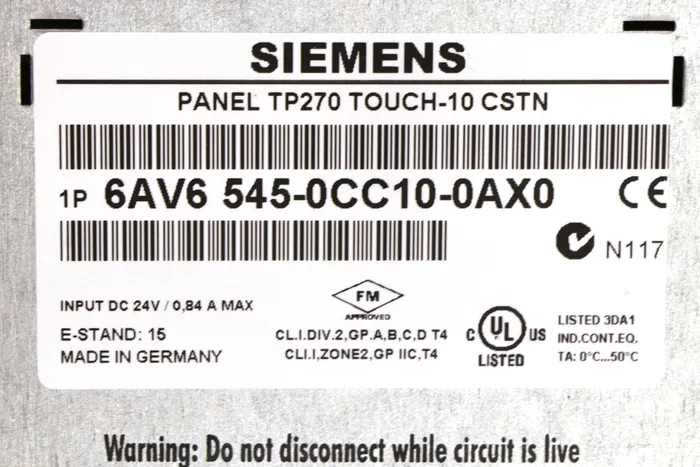

| Модель | 6AV6545‑0CC10‑0AX0 |
| Экран | 10,4″ STN цветной, 640×480 пикселей |
| Память конфигурации | 2 МБ Flash |
| Интерфейсы связи | MPI/DP/PPI, RS‑232 (PLC), RS‑232 (PC/датчик) |
| Слот расширения | CF + USB |
| Питание | 24 V DC (20,4–28,8 V), ~15 Вт |
| Подсветка экрана | до 60 000 часов |
| Габариты (ш×в×г) | ~340 × 270 × 60 мм |
| Вес | ~5,26 кг |
| Поддержка конфигурации | ProTool V6 SP3+, WinCC flexible 2004+ |
| RUNTIME функции | до 300 экранов, 2000 переменных, 400 аварий, 300 рецептов |
Большой 10,4″ STN-экран — обеспечивает чёткую визуализацию.
Разнообразие интерфейсов — MPI/DP, RS‑232, CF, USB для гибкого подключения.
Поддержка крупных проектов — до 300 экранов и обширных баз данных.
Долговечная подсветка — рассчитана на 60 000 ч работы.
Аккумулятор часов + резервная память — сохраняет настройки, время и конфигурацию.
Совместимость с ProTool/WinCC — легкая интеграция в экосистему Siemens.
Надёжность и стабильность — несмотря на устаревание, функционирует в существующих системах.
Простота замены — действует как запасная/замена для старых HMI.
Глубокие возможности отображения — тренды, аварии, рецепты.
Siemens позиционировала TP270 как "надежную 10,4‑дюймовую сенсорную панель для промышленного применения, обеспечивающую комфортную графику, резервное хранение времени и конфигурации, а также широкие коммуникационные возможности через MPI/DP и RS‑232. ProTool и WinCC flexible облегчают разработку операторских экранов, а долговечная подсветка делает устройство экологичным и экономичным для длительного использования".
