Версия | |
| Фирменное название продукта | SENTRON |

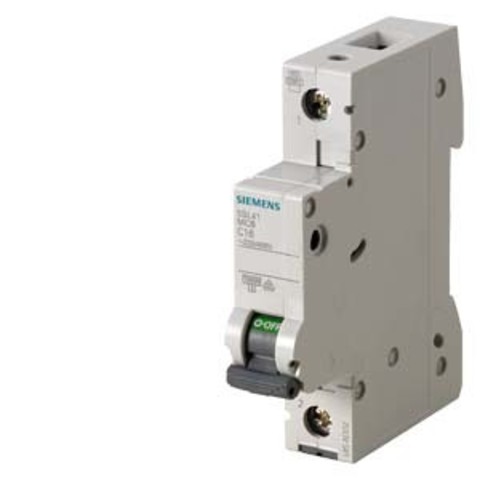

| Наименование продукта | Модульный автоматический выключатель для защиты линий |
Общие технические данные | |
| Число полюсов | 1 |
| Число полюсов / примечание | 1P |
| Класс характеристики срабатывания | C |
| Силовой выключатель / основной тип | 5SL4 |
| Механический срок службы (коммутационные циклы) / типовое | 10000 |
| Категория перенапряжения | 3 |
Напряжение | |
| Вид напряжения | AC/DC |
| Напряжение изоляции | |
| ● при однофазном режиме / при переменном токе / расчетное значение | 440 V |
| ● начальное значение / при переменном токе / расчетное значение | 440 V |
Напряжение питания | |
| Частота напряжения питания / расчетное значение | 50 Hz |
Класс защиты | |
| Степень защиты IP | IP20, с подключенными проводами |
| Класс ограничения энергии | 3 |
Коммутационная способность | |
| коммутационная способность по току | |
| ● согласно EN 60898 / расчетное значение | 10 kA |
| ● согласно IEC 60947-2 / расчетное значение | 10 kA |
Рассеивание | |
| Мощность потерь [Вт] | |
| ● при расчетном токе / при переменном токе / при теплом эксплуатационном состоянии / на полюс | 0,91 W |
| ● максимальное | 0,9 W |
Электричество | |
| Расчетный ток In / IEC, DIN/VDE / при 40 Cel | 9,24 A |
| Ток / при переменном токе / расчетное значение | 10 A |
Главная цепь | |
| рабочее напряжение | |
| ● минимально | 24 V |
| ● при постоянном токе / расчетное значение /максимальное | 60 V |
| ● при однофазном режиме / при переменном токе / максимальное | 250 V |
| ● начальное значение / при переменном токе / максимальное | 440 V |
Подробнее | |
| Характеристики продукта / защита от прикосновения | да |
Характеристики продукта | |
| ● без галогена | да |
| ● пломбируемый | да |
| ● без силикона | да |
| Расширение продукта / встраиваемые / дополнительные устройства | да |
Функция продукта | |
| Функция продукта / с переключаемой нейтралью | нет |
Число | |
| Функциональность / для экологической экспертизы / согласно IEC 60068-2-30 | 6 |
Связи | |
| Поперечное сечение подключаемого провода / Многопроводный | |
| ● минимально | 0,75 mm² |
| ● максимальное | 35 mm² |
| Поперечное сечение подключаемого провода | |
| ● однопроводный | |
| — минимально | 0,75 mm² |
| — максимальное | 35 mm² |
| ● тонкопроволочный / с обработкой концов жил | |
| — минимально | 0,75 mm² |
| — максимальное | 25 mm² |
| Крутящий момент затяжки / при винтовом соединении | |
| ● минимально | 2,5 N·m |
| ● максимальное | 3 N·m |
Механическая конструкция | |
| высота | 90 mm |
| ширина | 18 mm |
| глубина | 76 mm |
| Монтажное положение | любой |
| Монтажная глубина | 70 mm |
| Число модулей в ширину | 1 |
| Вес-нетто | 165 g |
Условия окружающей среды | |
| Степень загрязнения | 2 |
| влияние температуры окружающей среды | +55°C, влажность макс. 95% |
| Температура окружающей среды | |
| ● минимально | -25 °C |
| ● максимальное | 55 °C |
| ● во время хранения / минимально | -40 °C |
| ● во время хранения / максимальное | 75 °C |
Сертификаты | |
| Условное обозначение | |
| ● согласно DIN EN 61346-2 | F |
| ● согласно DIN EN 81346-2 | F |
