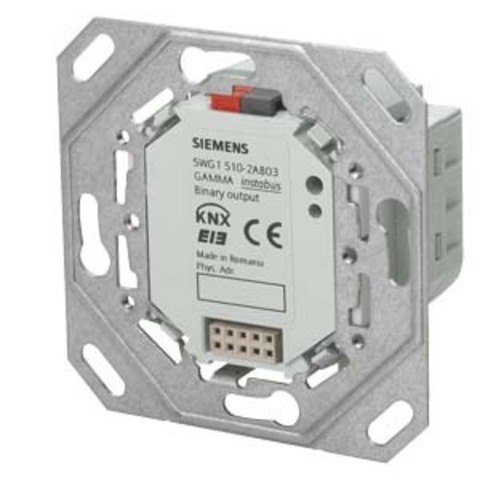

5WG1510-2AB03 представляет собой модуль с несколькими релейными выходами, рассчитанными для коммутации электрических цепей с напряжением до 230 В и током до 5 А на каждый контакт. Модуль обеспечивает гальваническую развязку, надежную коммутацию и совместим с современными контроллерами Siemens.
Данный модуль имеет несколько релейных выходов обычно 4 или 6, каждый из которых представляет собой нормально-разомкнутый NO контакт, способный выдерживать коммутацию индуктивных и емкостных нагрузок. Устройство обеспечивает:
Надежную защиту от перегрузок и коротких замыканий,
Гальваническую развязку для исключения помех и обеспечения безопасности,
Возможность дистанционного управления и мониторинга состояния выходов через систему автоматизации.
Модуль устанавливается в монтажные системы DIN-рейки, имеет стандартные клеммы для проводников и поддерживает различные методы монтажа и подключения. Степень защиты корпуса - обычно IP20, что предназначено для использования в закрытых шкафах.
| Параметр | Значение |
|---|---|
| Производитель | Siemens AG |
| Серия | GAMMA instabus KNX |
| Модель | 5WG1510‑2AB03 |
| Тип устройства | Модуль релейных выходов Switching Actuator |
| Количество каналов | 10 независимых выходов |
| Тип выходов | Электромеханические релейные, замыкающие контакты |
| Коммутационная способность AC‑1 | до 16 А при 250 В AC |
| Коммутационная способность AC‑3 | 10 А при 250 В AC для двигательных нагрузок |
| Номинальное напряжение | 230 В AC, 50/60 Гц |
| Коммутационный ресурс | ≥ 10⁵ циклов при номинальной нагрузке |
| Максимальная нагрузка на канал | ≈ 2,5-3 кВт (резистивная) |
| Подключение к шине KNX | через стандартную клемму KNX (красная/черная пара) |
| Потребление энергии от шины | < 12 мА при DC 30 В |
| Тип установки | Монтаж на DIN‑рейку (35 мм, 12 модулей ширины) |
| Гальваническая развязка | Между шиной KNX и силовыми выходами |
| Индикация состояния | Светодиоды на каждом канале (вкл/выкл и диагностика) |
| Рабочая температура | 0-45 °C |
| Температура хранения | -25…+55 °C |
| Класс защиты | IP20 (по EN 60529) |
| Размеры (Ш×В×Г) | 216 × 90 × 64 мм (примерно 12 модулей DIN) |
| Исполнение корпуса | Пластиковый серый корпус, самозатухающий материал |
| Возможности конфигурации | Настройка параметров (таймер, логика, сцены, управление группами) через ETS (Engineering Tool Software) |
| Совместимость | KNX TP1, соответствие стандарту EN 50090 |
- Надежные и долговечные контакты с твердым покрытием.
-Поддержка коммутации различных нагрузок (индуктивных, емкостных).
- Простота интеграции в автоматизированные системы Siemens.
- Защита от помех и перегрузок.
- Стандартный монтаж на DIN-рейку.
Модуль 5WG1510-2AB03 обеспечивает расширение возможностей контроллеров Siemens, позволяя надежно коммуницировать с нагрузками до 5 А и интегрироваться в современные системы автоматизации зданий и промышленности.
