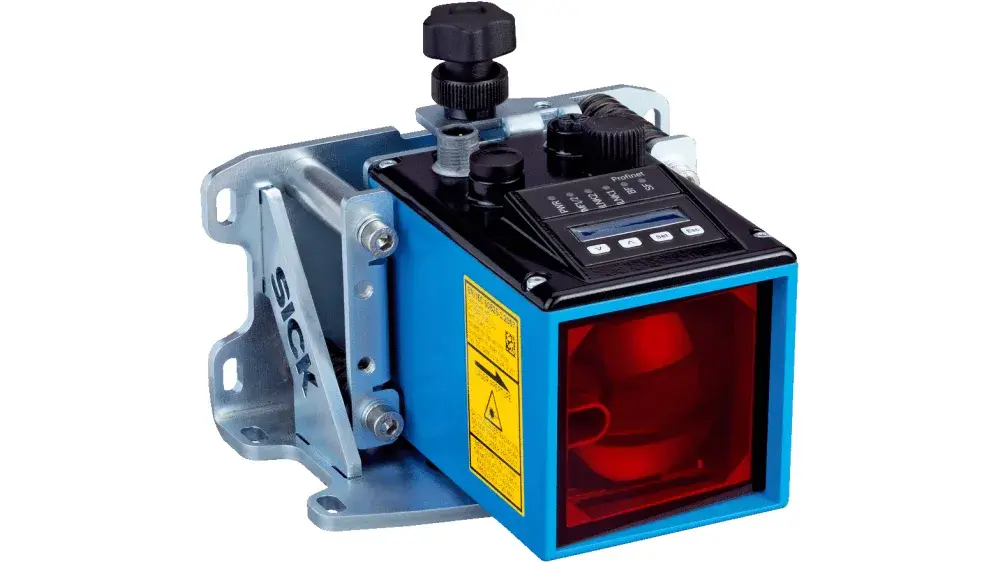

SICK DL100‑21HA2101 представляет собой лазерный датчик расстояния, часто называемый индикатором расстояния. Используется для бесконтактного измерения расстояния до 100 м в автоматизированных системах позиционирования и контроля.
Лазерный дальномер DL100‑21HA2101 входит в серию Dx100 от SICK – это высокоточный бесконтактный датчик с диапазоном измерения от 0,15 до 100 м при использовании отражателя Diamond Grade. Разрешение составляет 0,1 мм, обеспечивая высочайшую точность, а повторяемость ±0,5 мм и погрешность ±2 мм делают его пригодным для точных промышленных задач. Устройство использует SSI-интерфейс, совместимый с RS‑422, а также оснащено двумя дискретными PNP/NPN выходами в режиме push‑pull. Благодаря встроенному подогреву датчик устойчив к конденсату и может работать в широком диапазоне температур. Корпус датчика размером ~60×50×170 мм, с крепёжным кронштейном и M12-коннекторами, рассчитан на питание 18…30 V DC. Датчик оснащён LED-дисплеем с шестью цифрами и кнопками для настройки на месте. Модуль регулирует частоту модуляции лазера, что повышает стабильность измерений. DL100 широко используется в автоматизации упаковки, складских системах, транспортёрах, контроле уровня и позиционировании на дистанциях частично до 100 м. Датчик сочетает дальнобойность, высокую точность и цифровой интерфейс, полезный для интеграции с PLC и системами управления.
| Производитель | SICK AG (Германия) |
| Серия | Dx100 |
| Модель | DL100‑21HA2101 (артикул 1052685) |
| Диапазон измерения | 0,15…100 м (на Diamond Grade отражателе) |
| Разрешение | 0,1 мм |
| Повторяемость | ±0,5 мм |
| Точность | ±2 мм |
| Интерфейс | SSI (RS‑422), 2×digital push‑pull (PNP/NPN) |
| Подогрев | Да |
| Питание | 18…30 V DC |
| Габариты | примерно 60×50×170 мм |
| Коннекторы | M12, 4‑pin (D‑coded) + 8‑pin |
| Дисплей и кнопки | 6-разрядный LED, местная настройка |
- Дальность до 100 м при использовании корректного отражателя.
- Высокая точность и повторяемость, подходящие для промышленной автоматизации.
- SSI + push‑pull выходы — легко интегрируется с PLC и контроллерами.
- Подогрев корпуса, для работы во влажных/холодных условиях.
- Настройка на месте, без ПК, с LED-дисплеем и кнопками.
- Устойчивость к шумам благодаря фиксированной модуляции лазера.
Лазерные датчики дальности с диапазоном 0,15–100 м (с отражателем “diamond grade”), поддержкой SSI-интерфейса, дискретных выходов и функцией нагрева.
