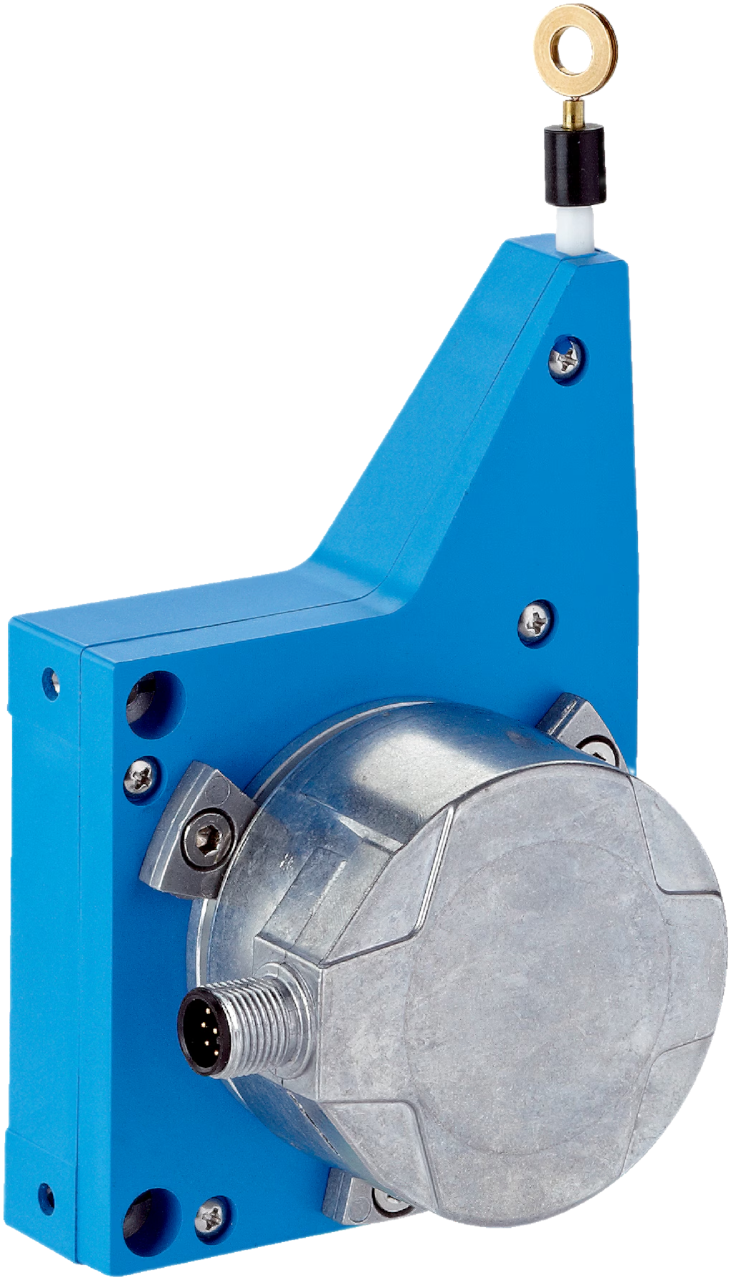

SICK BCG08‑A1CM0318 представляет собой инкрементальный энкодер с тросовым выдвижным измерением, используется для измерения линейного перемещения (0–3 м) в автоматике, подъёмных системах и лифтах.
Энкодер BCG08‑A1CM0318 из серии EcoLine компании SICK представляет собой компактный тросовый датчик длиной до 3 м, выполненный в модульном корпусе Ø80×55 мм с пружинным барабаном и системой кабельного троса из нержавеющей стали. Измерения проводятся посредством встроенного SSI-интерфейса с абсолютным выходом, обеспечивающего высокую точность (разрешение ≈0.06 мм, линейность ±2 мм) и повторяемость ≤0.2 мм. Конструктивно энкодер состоит из механической части: трос и барабан, IP50, и электронного блока AFM60E с SSI-интерфейсом и рейтингом IP67 для корпуса. Питание осуществляется от 4.5…32 V DC, потребление не превышает 0.7 Вт; время инициализации—около 50 мс. Рабочий диапазон температур от 0 °C до +70 °C, вибростойкость до 20 g и ударная выдержка 50 g, что делает устройство надёжным в динамичных условиях. Трос диаметром 0.55 мм и жёсткий кабель M12 (8‑pin) обеспечивают устойчивость к многократным циклам (≥ 1 млн). Устройство применимо в автомобилестроении, системах AGV, лифтах, станках и складской логистике. Простота монтажа, надёжность и точность обеспечивают эффективное позиционирование и контроль перемещений.
| Производитель | SICK AG (Германия) |
| Серия | EcoLine Wire-Draw Encoder BCG08 |
| Модель | BCG08‑A1CM0318 (код 1054129) |
| Диапазон измерения | от 0 до 3 м |
| Разрешение | ~0.06 мм |
| Линейность | ±2 мм |
| Повторяемость | ≤0.2 мм |
| Интерфейс | SSI (абсолютный) |
| Питание | 4.5…32 V DC |
| Потребление | ≈0.7 Вт |

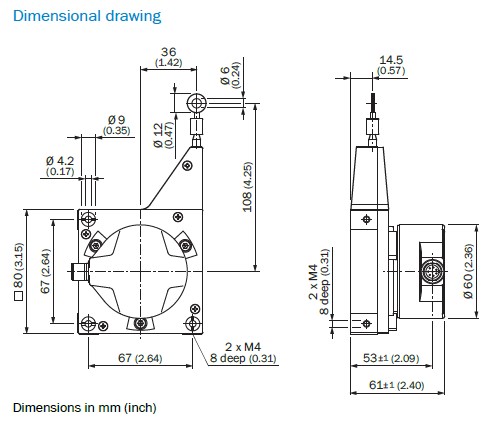

| Габариты корпуса | Ø80 мм × 55 мм (без троса) |
| Температурный диапазон | 0…+70 °C |
| Вибростойкость/ударность | 20 g / 50 g |
| Материал троса | Нержавеющая сталь Ø0.55 мм |
| Масса | 510 г (механика + электроника) |
| Кабель | 8-пин M12, экранированный |
| Цикл выдвижения троса | ≥ 1 млн |
- SSI-интерфейс с высоким разрешением ~0.06 мм.
- Компактная конструкция EcoLine для экономии места.
- Модульность: легко подобрать длину троса и электронный модуль.
- Высокая надежность: IP67 корпус, 20 g вибростойкость.
- Долговечность: тросовый механизм выдерживает минимум 1 млн циклов.
- Быстрая инициализация — <50 мс после включения.
- Устойчивость к помехам благодаря экранированному кабелю.
- Интуитивная настройка аналога — для моделей с аналоговым выходом.
Узкий дизайн серии EcoLine идеально подходит при ограниченном пространстве… модульная система измерений… встроенная пружина в барабан обеспечивает высокую точность и стабильность.
