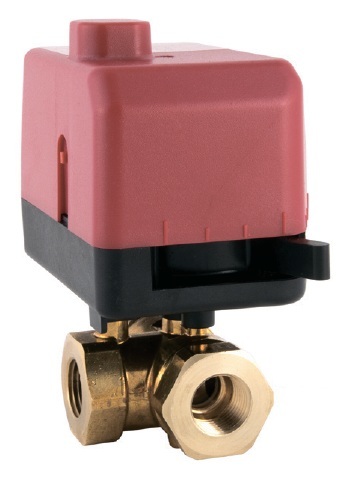

Клапан 3-ходовой шаровый Schneider Electric VB310R-20BS 6.3T 00

Кл. 3х-ход. шаровый VB310R-20BS 6.3T 00
Артикул: VB310R-20BS09
Наличие: Есть в наличии
7590.94 7590.94 руб
добавить к сравнению перейти к сравнению
  • Описание
  • Отзывы (0)

Schneider Electric VB310R-20BS09

Кл. 3х-ход. шаровый VB310R-20BS 6.3T 00
Категория: Запасные части и аксессуары ОВК
FIELD DEV

Описание

Шаровые клапаны серий DuraDrive VB210R и VB310R представляют собой 2-ходовые или 3-ходовые регулирующие клапаны размером 1/2” и 3/4”. Модели VB200R и VB300R являются полнопроходными запорными клапанами, используемыми для перекрытия трубопроводов гидравлического контура.

Приводы серии MB непосредственно присоединяются к клапанам с помощью простого и надёжного быстроразъёмного соединения с защёлкой ‘pop top’. Приводы можно использовать для 2-позиционного, 3-позиционного и пропорционального регулирования при наличии устройства управления, генерирующего соответствующий сигнал.

Типичной областью применения клапанов являются системы отопления и охлаждения воды, системы утилизации теплоты, фанкойлы и центральные кондиционеры.

Подбор модели

2-ходовые полнопроходные клапаны VB200R

Модель Размер Резьба kvs
VB200R-15BS 8.7T 00  15 мм  Rp 1/2  8.7
VB200R-20BS 8.7T 00  20 мм  Rp 3/4  8.7

2-ходовые полнопроходные клапаны VB210R

Модель Размер Резьба kvs
VB210R-15BS 0.6T 00  15 мм  Rp 1/2 0.6
VB210R-15BS 1.0T 00  15 мм  Rp 1/2 1.0
VB210R-15BS 1.8T 00   15 мм  Rp 1/2 1.8
VB210R-15BS 3.0T 00  15 мм  Rp 1/2 3.0
VB210R-15BS 4.0T 00  15 мм  Rp 1/2 4.0
VB210R-15BS 6.3T 00  15 мм  Rp 1/2 6.3
VB210R-20BS 4.0T 00  20 мм   Rp 3/4 4.0
VB210R-20BS 6.3T 00  20 мм   Rp 3/4 6.3

3-ходовые полнопроходные клапаны VB300R

Модель Размер Резьба kvs
VB300R-15BS 8.7T 00   15 мм  Rp 1/2 8.7
VB300R-20BS 8.7T 00  20 мм   Rp 3/4 8.7

3-ходовые полнопроходные клапаны VB310R

Модель Размер Резьба kvs
VB310R-15BS 0.86T 00  15 мм  Rp 1/2 0.86
VB310R-15BS 4.0T 00  15 мм  Rp 1/2 4.0
VB310R-15BS 6.3T 00  15 мм  Rp 1/2 6.3
VB310R-20BS 4.0T 00  20 мм   Rp 3/4 4.0
VB310R-20BS 6.3T 00  20 мм   Rp 3/4 6.3



Технические данные:

Рабочая среда  Горячая и холодная вода с содержанием гликоля до 60 %
Рабочий диапазон статического давления PN40.
Рабочий диапазон температуры от -7 до 120 °C
Макс. перепад давления 895 кПа для 2-ходового клапана
ΔPm
  • 480 кПа для 3-ходового клапана
  • 205 кПа (стандартное исполнение)
  • 135 кПа (малошумное исполнение)
Протечка по седлуc ANSI класс IV (0,01 %)
Присоединительные патрубки. Резьбовые Rp
Материал корпуса Кованая латунь UNC 37700
Материал штока
  • Шток из нержавеющей стали,
  • с защитой от выбивания давлением,
  • с двойным кольцевым уплотнением Viton™.
Материал затвора Нержавеющая сталь 304
Материал седла PTFE.
Вкладыш Полиэфирэфиркетон (PEEK), армированный стекловолокном
  • a. Не предназначен для работы на паре.
  • b. Макс. перепад давления – максимально допустимая разность давлений рабочей жидкости на входе и выходе клапана в полностью закрытом положении.
  • c. Протечка по седлу указана для расчётного направления потока рабочей жидкости.
    Примечание: Ответственность за подтверждение совме- стимости конструкционных материалов с рабочей средой лежит на конечном пользователе изделий.



Описание Schneider Electric VB310R-20BS 6.3T 00.pdf
