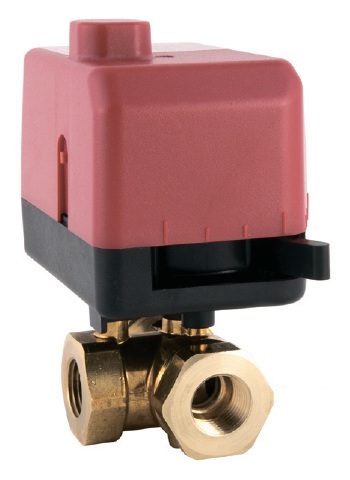

Кл. 2х-ход. шаровый VB210R-15BS 1.0T 00
Категория: Аксессуары разное
FIELD DEV
Шаровые клапаны серий DuraDrive VB210R и VB310R представляют собой 2-ходовые или 3-ходовые регулирующие клапаны размером 1/2” и 3/4”. Модели VB200R и VB300R являются полнопроходными запорными клапанами, используемыми для перекрытия трубопроводов гидравлического контура.
Приводы серии MB непосредственно присоединяются к клапанам с помощью простого и надёжного быстроразъёмного соединения с защёлкой ‘pop top’. Приводы можно использовать для 2-позиционного, 3-позиционного и пропорционального регулирования при наличии устройства управления, генерирующего соответствующий сигнал.
Типичной областью применения клапанов являются системы отопления и охлаждения воды, системы утилизации теплоты, фанкойлы и центральные кондиционеры.
2-ходовые полнопроходные клапаны VB200R
| Модель | Размер | Резьба | kvs |
| VB200R-15BS 8.7T 00 | 15 мм | Rp 1/2 | 8.7 |
| VB200R-20BS 8.7T 00 | 20 мм | Rp 3/4 | 8.7 |
2-ходовые полнопроходные клапаны VB210R
| Модель | Размер | Резьба | kvs |
| VB210R-15BS 0.6T 00 | 15 мм | Rp 1/2 | 0.6 |
| VB210R-15BS 1.0T 00 | 15 мм | Rp 1/2 | 1.0 |
| VB210R-15BS 1.8T 00 | 15 мм | Rp 1/2 | 1.8 |
| VB210R-15BS 3.0T 00 | 15 мм | Rp 1/2 | 3.0 |
| VB210R-15BS 4.0T 00 | 15 мм | Rp 1/2 | 4.0 |
| VB210R-15BS 6.3T 00 | 15 мм | Rp 1/2 | 6.3 |
| VB210R-20BS 4.0T 00 | 20 мм | Rp 3/4 | 4.0 |
| VB210R-20BS 6.3T 00 | 20 мм | Rp 3/4 | 6.3 |
3-ходовые полнопроходные клапаны VB300R
| Модель | Размер | Резьба | kvs |
| VB300R-15BS 8.7T 00 | 15 мм | Rp 1/2 | 8.7 |
| VB300R-20BS 8.7T 00 | 20 мм | Rp 3/4 | 8.7 |
3-ходовые полнопроходные клапаны VB310R
| Модель | Размер | Резьба | kvs |
| VB310R-15BS 0.86T 00 | 15 мм | Rp 1/2 | 0.86 |
| VB310R-15BS 4.0T 00 | 15 мм | Rp 1/2 | 4.0 |
| VB310R-15BS 6.3T 00 | 15 мм | Rp 1/2 | 6.3 |
| VB310R-20BS 4.0T 00 | 20 мм | Rp 3/4 | 4.0 |
| VB310R-20BS 6.3T 00 | 20 мм | Rp 3/4 | 6.3 |
| Рабочая среда | Горячая и холодная вода с содержанием гликоля до 60 % |
| Рабочий диапазон статического давления | PN40. |
| Рабочий диапазон температуры | от -7 до 120 °C |
| Макс. перепад давления | 895 кПа для 2-ходового клапана |
| ΔPm |
|
| Протечка по седлуc | ANSI класс IV (0,01 %) |
| Присоединительные патрубки. | Резьбовые Rp |
| Материал корпуса | Кованая латунь UNC 37700 |
| Материал штока |
|
| Материал затвора | Нержавеющая сталь 304 |
| Материал седла | PTFE. |
| Вкладыш | Полиэфирэфиркетон (PEEK), армированный стекловолокном |
