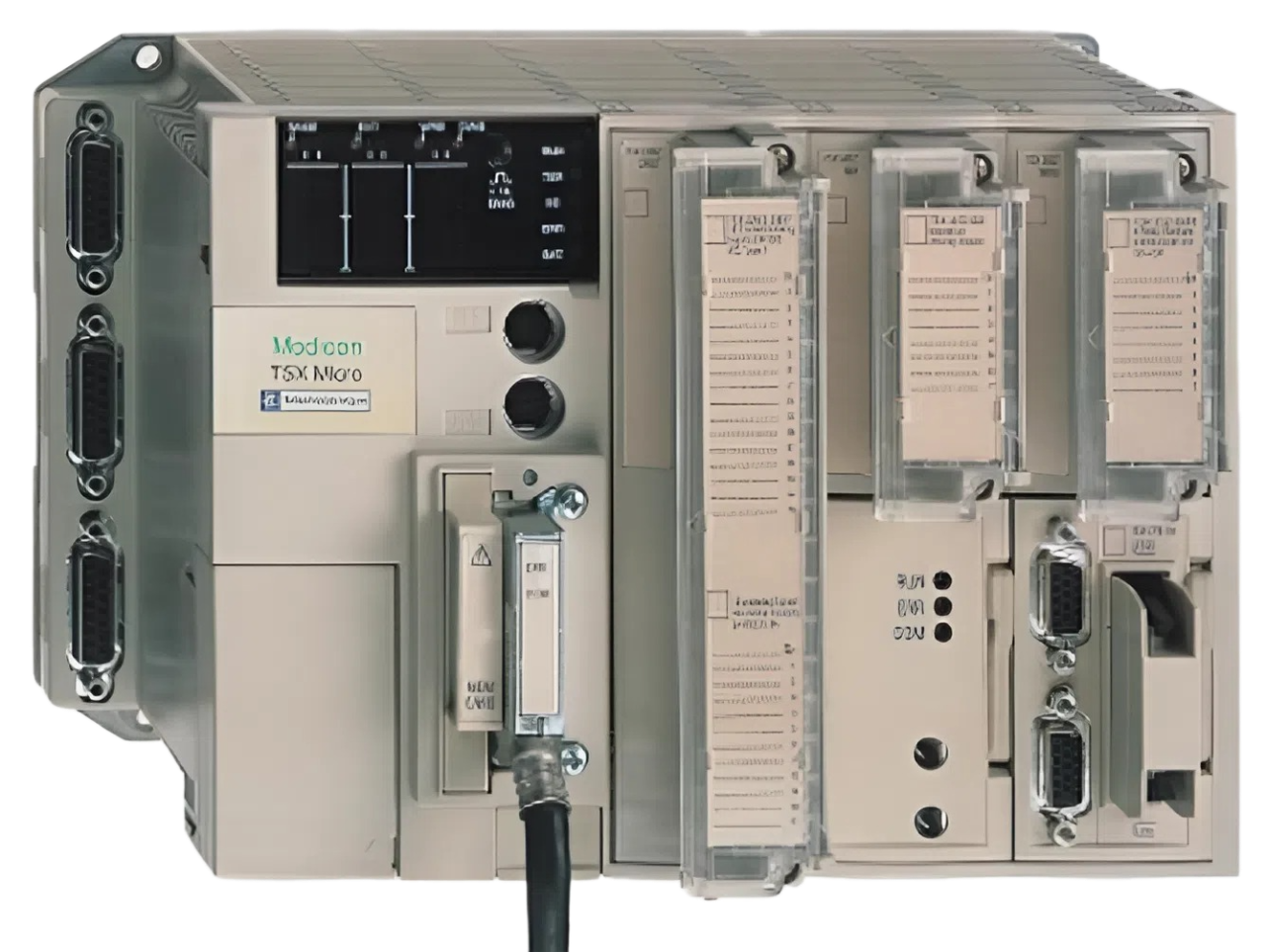

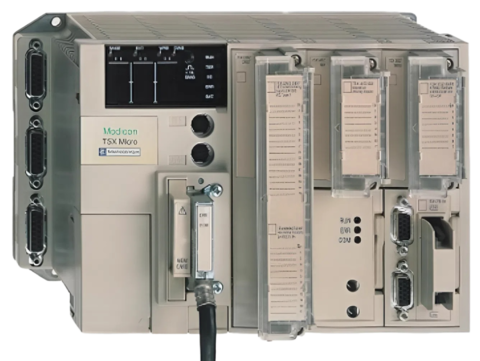

Schneider Electric TSX3722101 представляет собой базовый модуль CPU автоматизации Modicon TSX Micro. Используется в компактных модульных ПЛК-системах для управления I/O‑модулями и связи по Uni‑Telway и Modbus RTU.
Контроллер TSX3722101 относится к платформе Modicon TSX Micro серии TSX 37 от Schneider Electric. Модель TSX3722101 представляет собой модульный CPU с 3 слотами под I/O‑модули, питание от 24 V DC 19.2…30 V, максимальный ток — 2 mA, пусковой ток до 60 A, с устойчивостью к микропровалам питания <10 мс. Модуль поддерживает встроенные интерфейсы: Modbus RTU и Uni‑Telway со скоростью 19.2 кбит/с, исключая необходимость внешних коммуникационных карт. Включает встроенные часы реального времени, внутреннюю RAM на 20 Kwords до 128 Kwords с PCMCIA-картой, флеш-память на 15 Kwords и операционную структуру с машинными и событийными задачами. Время выполнения одной логической операции Boolean ≈ 0.13 µs с PCMCIA-картой — до 0.19 µs, арифметическое REAL — ~4.5 µs, при этом 1 000 инструкций Boolean исполняются примерно за 4 ms с картой и ~5.9 ms без неё . Устройство сертифицировано по стандарту IEC 61131‑2, имеет защиту от перегрузки и короткого замыкания, соответствует классам EMC по EN/IEC. Рабочий диапазон температур: 0…+60 °C, влажность до 95 % без конденсата. Компактный корпус размером 151 × 341.4 × 152 мм, вес около 0.9–1.6 kg в зависимости от источника.
| Производитель | Schneider Electric (Telemecanique, Франция/Европа) |
| Серия | Modicon TSX Micro (TSX 37 21/22 PLC configurations) |
| Модель | TSX3722101 |
| Питание | 24 V DC (19.2…30 V), ток нормал. ≤2 mA, пусковой до 60 A |
| Разъёмы | Представлен 1 Modbus RTU, 1 Uni‑Telway (19.2 kbit/s) |
| Память | 20 Kwords RAM (до 128 K с PCMCIA), 15 Kwords Flash |
| Плотность выполнения | Boolean ≈ 0.13 µs, REAL ≈ 4.5 µs |
| Слоты для I/O | 3 слота, поддержка цифровых/аналоговых модулей |
| Реальные задачи | Master task, 1 fast task, до 16 event tasks |
| Защита | Overload / Short-circuit protection |
| EMC-классы | IEC 1000‑4‑2/3/4/5/12, IEC 61131‑2 |
| Температурный диапазон | 0…+60 °C |
| Высота установки | до 2000 м |

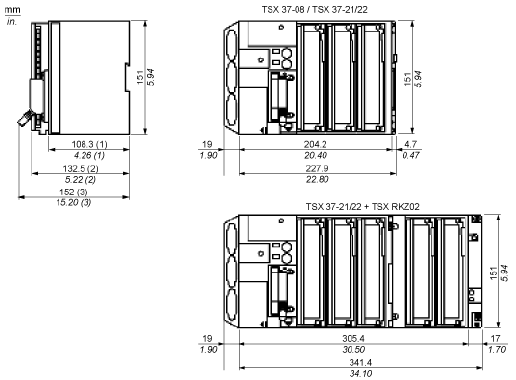

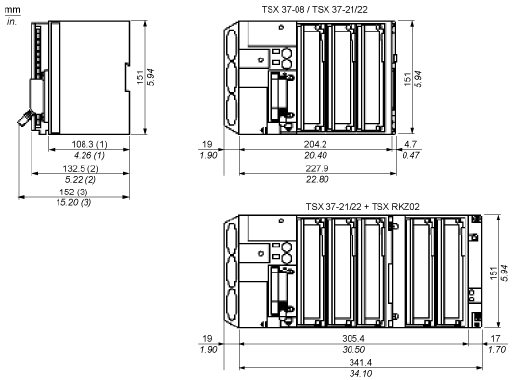

| Размеры | 151 × 341 × 152 мм |
| Масса | ~1.6 kg (по данным продавцов) |
- Гибкая архитектура контроллера с модулярным расширением I/O.
- Встроенные коммуникации Uni‑Telway и Modbus RTU без дополнительных интерфейсных карт.
- Высокая скорость выполнения логики при работе с Boolean и REAL инструкциями.
- Поддержка расширения памяти через PCMCIA-карту.
- Надёжная работа при электропомехах и сбоях в питании.
- Соответствует промышленным стандартам EMC и безопасной эксплуатации.
Базовый контроллер TSX3722101 является ядром модульной платформы Modicon TSX Micro, предлагая встроенные коммуникации, надёжность, масштабируемость и высокую производительность для автоматизации промышленных процессов.
