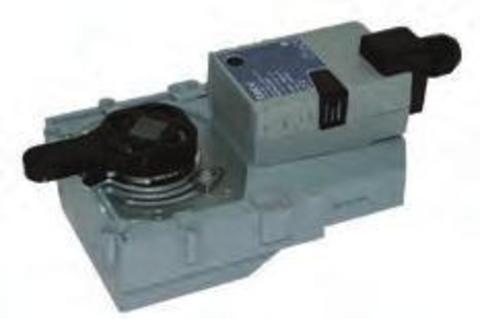

Привод поворотного клапана MF20-24M
Категория: ПО диспетчеризации
FIELD DEV
Привод MF предназначен для управления дисковыми поворотными затворами Schneider Electric серии VF. Это прочный и надежный электропривод, который устанавливается на клапаны VF без использования дополнительных соединений и подключаются через клеммные колодки. Он прост в монтаже и время установки занимает малое время. Электропривод защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений. Положение установки по отношению к дисковому затвору может выбираться с шагом 90°.
| Модель | Управление | Напряжение | Крутящий момент | Время хода на 90º | Размер клапана VF208W |
| MF20-230F | Откр.-закр./ 3-позиц. | AC 230 В | 20 Нм | 90 сек | DN 25 - 100 |
| MF20-24F | AC/DC 24 В | 20 Нм | 90 сек | ||
| MF20-24M | 2...10 В | AC/DC 24 В | 20 Нм | 90 сек | |
| MF20-24L | LON | AC/DC 24 В | 20 Нм | 90 сек | |
| MF40-24F | Откр.-закр./ 3-позиц. | AC/DC 24 В | 40 Нм | 150 сек | DN 125 - 200 |
| MF40-230F | AC 230 В | 40 Нм | 150 сек | ||
| MF40-24M | 0...10 В | AC/DC 24 В | 40 Нм | 150 сек | |
| MF40-24L | LON | AC/DC 24 В | 40 Нм | 90 сек |
| Номинальное напряжение | AC/DC 24 В |
| Потребляемая мощность в режиме работы/ожидания | 0,2 Вт/2,5 Вт |
| Время срабатывания на 90° | 90 сек. |
| Усилие | 20 Нм |
| Управление | Откр.-закр./3-позиц. |
| Температура окружающей среды при работе | от –30 до +50 °C |
| Температура окружающей среды при хранении | от –40 до +80 °C |
| Допустимая влажность | макс. 95% RH |
| Степень защиты | IP54 |
| Вес | 1,0 кг |
