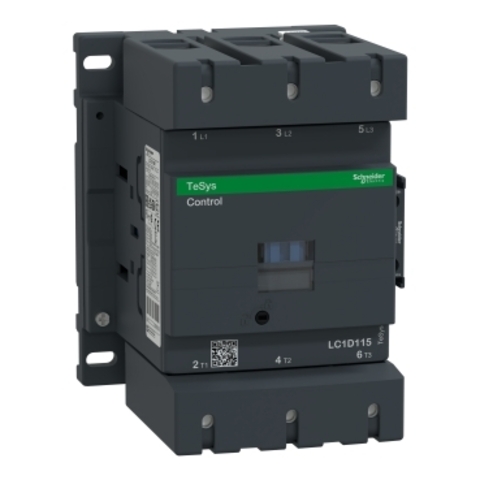

LC1 D115F7 представляет собой трёхполюсный электромагнитный контактор серии TeSys D от Schneider Electric бывший Telemecanique. Используется для управления электрическими двигателями мощностью до 55 кВт при 400 VAC.
Контактор LC1 D115F7 входит в серию TeSys D - надёжной линейки промышленных контакторов для управления электрическими нагрузками. Модель рассчитана на максимальный рабочий ток 115 A при категории AC‑3, подходит для пуска двигателей до 55 кВт при 400 VAC или 75 HP при использовании американских стандартах. Электромагнитная катушка рассчитана на 110 VAC 50/60 Hz, с внутренним подавлением пикового напряжения. Корпус контактора защищён от касания основных элементов и соответствует классу IP20. Контактная система включает 3 главных разъёма» NO 3P‑3NO и встроенные дополнительные контакты 1 NO + 1 NC для сигнализации. Изоляционное напряжение Ui составляет 1000 VAC, а Uimp выдерживает стандартные импульсные воздействия согласно IEC 60947‑4‑1. Контактор рассчитан на повышенную механическую долговечность: 8 миллионов механических циклов и до 0.95 млн электрических циклов с номинальной нагрузкой AC-3 при 440 VAC. Среднее время срабатывания: открытие 6–20 мс, закрытие 20–50 мс. Поддерживает монтаж на DIN-рейку или прямое крепление винтами. Обладает широкой сертификацией для промышленных применений: UL, CSA, IEC, GL, DNV, BV, CCC, GOST и др. Также LC1 D115F7 входит в программу уменьшения воздействия на окружающую среду Schneider Electric Green Premium и соответствует требованиям RoHS и REACH.
| Производитель | Schneider Electric (Telemecanique), Франция |
| Серия | TeSys D |
| Модель | LC1 D115 F7 |
| Контактная схема | 3 главных NO (3P‑3NO), плюс 1 NO + 1 NC AUX |
| Номинальный ток (AC‑3 при 440 VAC) | 115 A |
| Категория применения | AC‑3 (пуск двигателя), мощность до 55 кВт при 400 VAC |
| Катушка | 110 VAC ±10 %; 50/60 Hz |
| Коэффициент изоляции (Ui) | 1000 VAC |
| Импульсное напряжение (Uimp) | Соответствует IEC 60947‑4‑1 |
| Электрическая долговечность | 0.95 M циклов при AC‑3, ≤ 200 А |
| Механическая долговечность | 8 M циклов |
| Время срабатывания | 6–20 мс (открытие), 20–50 мс (закрытие) |
| Степень защиты | IP20 (лицевая панель) |
| Допуски | –5…+60 °C (эксплуатация), –40…+80 °C (хранение) |

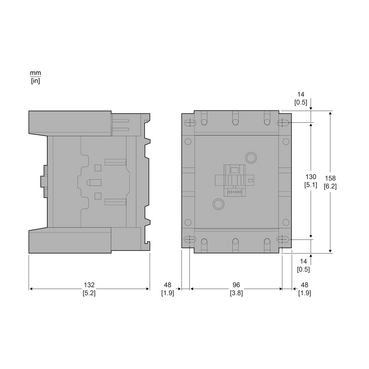

| Габариты | 120 × 158 × 136 мм (Ш×В×Г) |
| Вес | ~2.5 кг |
| Монтаж | DIN-рейка или винтовое крепление |
| Стандарты | IEC 60947‑4‑1, IEC 60947‑5‑1, UL 508, CSA C22.2 No 14 |
| Экологический статус | Green Premium, RoHS/REACH compliant |
Высокая нагрузочная способность - до 115 A для пусковых нагрузок AC‑3.
Долговечность - до миллионов операций без деградации.
Быстрое срабатывание -требует малые времена отклика.
Универсальные контакты - встроенные дополнительные позволяют реализовать сигнализацию.
Устойчивый ко многим условиям - работа при −5 до +60°C, высокая вибростойкость.
Соответствие международным стандартам безопасности и качества.
Простой монтаж - напрямую на DIN-рейку или через винты.
TeSys D LC1D115F7 — это трёхполюсный контактор IEC, способный коммутировать ток до 115 А в условиях категории AC‑3. Благодаря высокой механической и электрической прочности, быстродействию и встроенным вспомогательным контактам он идеально подходит для управления двигателями мощностью до 55 кВт при напряжении 400 В переменного тока.
