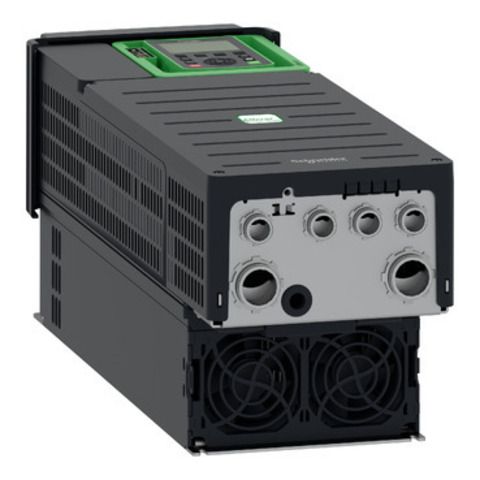

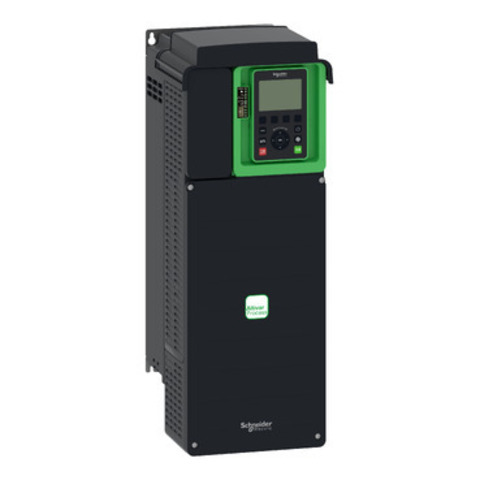

Schneider Electric ATV630D22N4 представляет собой частотный преобразователь, используется для управления скоростью и моментом асинхронных и синхронных двигателей в промышленных и технологических системах.
Преобразователь ATV630D22N4 представляет из себя часть серии Altivar Process ATV630, мощностью 22 кВт 30 HP, предназначенный для промышленных и коммунальных применений: насосы, вентилляторы, насосные станции, пищевое производство и нефтегазовая отрасль. Устройство поддерживает питание 380–480 В AC трехфазное, управляет асинхронными и синхронными двигателями, обеспечивает регулирование скорости от 0.1 до 500 Гц и имеет встроенный фильтр ЭМС категории C2/C3. Ток нагрузки — 46.3 A, IP21 корпус, охлаждение с принудительным вентилятором. Коммуникационные возможности включают Ethernet (Modbus TCP), 2 порта RS485 и 3 порта RJ45 для Modbus Serial, BACnet и др. Альтернативно автономен режим «Stop & Go» для экономии энергии до 30 %. Управление через встроенную панель или внешние модули. Вес — 14.3 кг, размер 546 × 211 × 232 мм.
| Производитель | Schneider Electric (Франция) |
| Серия | Altivar Process ATV630 |
| Модель | ATV630D22N4 |
| Мощность | 22 кВт / 30 HP |
| Напряжение сети | 380–480 В AC (±15 … +10 %) |
| Частота сети | 50–60 Гц |
| Выходной ток | 46.3 A (норм.), 39.2 A (DC на 4 кГц) |
| Частота выхода | 0.1–500 Гц |
| Тип двигателя | Асинхронный / Синхронный |
| EMC фильтр | Категория C2 (50 м), C3 (150 м) |
| Охлаждение | Принудительное вентилятором |
| Коммуникации | Ethernet, 3×RJ45, 2×RS485 |
| Вес | 14.3 кг |

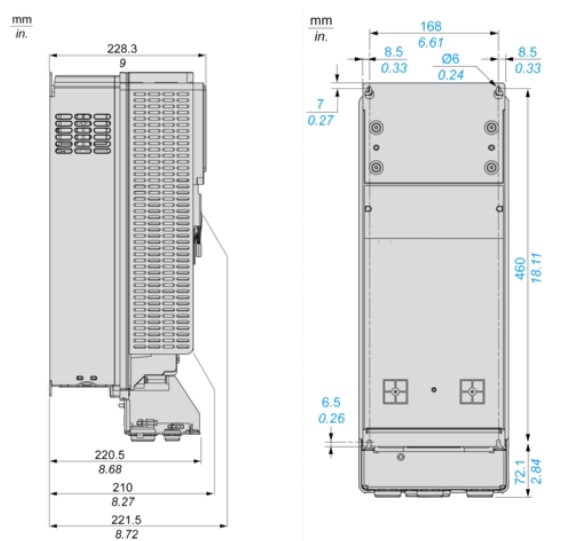

| Габаритные размеры | 546 × 211 × 232 мм |
| Степень защиты | IP21, UL Type 1 |
| Энергосбережение | До 30 % «Stop & Go» |
| Температура эксплуатации | –15…+60 °C |
- Управление асинхронными и синхронными двигателями – гибкость в применении.
- Полный диапазон регулирования скорости (0.1–500 Гц) – высокая точность.
- Встроенный EMC-фильтр – защита от помех.
-Разнообразные интерфейсы – Ethernet, Modbus, BACnet.
- Режим энергосбережения «Stop & Go».
- Надёжный промышленный корпус IP21, вентиляция, охлаждение.
- Графическая панель управления + расширяемость с внешними датчиками.
- Широкая сертификация: CE, UL, CSA, ATEX, DNV‑GL.
Серия Altivar Process ATV630 разработана для надёжного управления асинхронными и синхронными двигателями с расширенными коммуникациями (Ethernet, Modbus), функциональностью для процессов, энергосбережением в режиме Stop & Go и адаптирована для промышленных и коммунальных применений.
