Привод Schneider Electric M400+L2SV

Привод M400+L2SV
Артикул: 8800620000
Наличие: Есть в наличии
25606.0 25606 руб
добавить к сравнению перейти к сравнению
  • Описание
  • Отзывы (0)

Schneider Electric 8800620000

Привод M400+L2SV
Категория: Полевые контроллеры программируемые
FIELD DEV

Описание

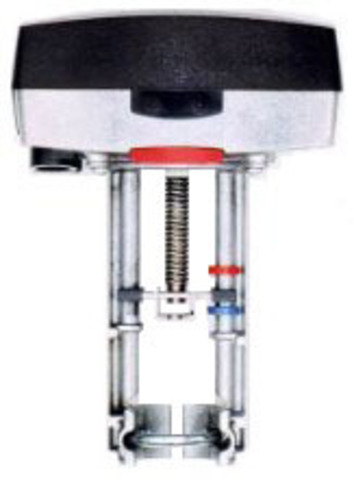

Привод TAC Forta M400 – электромеханический привод для управления двух- и трехходовыми клапанами в системах горячего водоснабжения, отопления и кондиционирования воздуха.

M400 предназначен для систем с невысокими требованиями по скорости закрытия клапана и усилию привода.

M400 работает по сигналу “увеличить/уменьшить” или по аналоговому сигналу 0–10 V.

Привод легко устанавливать и подключать. Для его монтажа на регулирующие клапана TAC дополнительный крепеж не требуется.

Ход винта привода регулируется автоматически в зависимости от хода штока клапана.

Электронная плата определяет и запоминает крайние положения.

Напряжение питания – 24 V AC. Привод также выдает сигнал индикации положения 2-10 V и имеет выход 16 V DC для запитывания внешних устройств.

Обзор модификаций

Тип Пояснение Код оборудования
M400 управление аналоговое или “увеличить/уменьшить” 8800230030
M400+L2SV аналоговое управление или “увеличить/уменьшить” + крепеж для клапанов
Satchwell
8800620000
M400-S2+L2SV аналоговое управление или “увеличить/уменьшить” + доп. переключатели
конечных позиций + крепеж для клапанов Satchwell
8800621000

Технические данные:

Напряжение питания ………. 24 V AC +25%/ -35%, 50–60 Hz
Потребляемая мощность ……………………. в среднем 6 VA
Подбор трансформатора …………………………………. 30 VA
Время исполнения:
  • Аналоговое управление ………………………………… 60 сек
  • Увеличить/уменьшить ………………………… 300 сек/60 сек
  • Ход штока ………………………………………………. 9–32 мм
  • По умолчанию …………………………………………….. 20 мм
  • Усилие ……………………………………………………… 400 N
  • Рабочий цикл ……………………………. макс. 20%/60 минут
Аналоговый вход:
  • Напряжение ……………………………………………… 0–10 V
  • Сопротивление ………………………………….. мин 100 кОм
Цифровые входы VH–VC:
  • Напряжение на открытом входе ……………………. 24 V AC
  • Сила тока через закрытый вход ……………………….. 5 мА
  • Длительность импульса ……………………….. мин. 20 мсек
Выход G1:
  • Напряжение ……………………………………. 16 V DC ±0.3 V
  • Нагрузка …………. 25 мА, защита от короткого замыкания
Выход Y:
  • Напряжение ………………………………….. 2-10 V (0-100%)
  • Нагрузка …………………………………………………….. 2 мА



Описание Schneider Electric M400+L2SV.pdf
