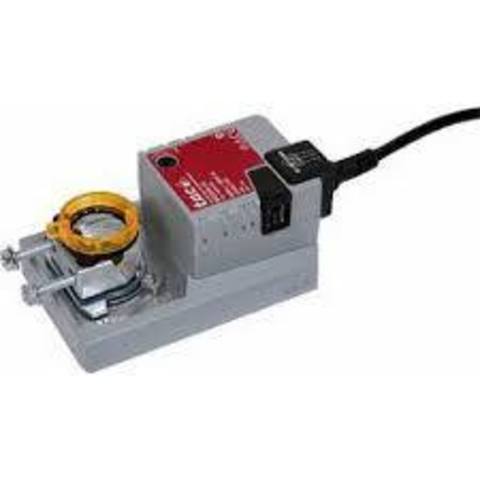

Привод Schneider Electric MD40A-24

Привод MD10 используется для управления воздушными заслонками систем вентиляции и кондиционирования зданий.

• Для воздушных заслонок площадью до 2 м2
• Крутящий момент 10 Nm
• Номинальное напряжение AC/DC 24 V
• Тип управления: аналоговый сигнал 0 – 10 V

Режим работы

Привод управляется модулирующим сигналом DC 2-10 V. Привод становится в положение, согласно управляющему сигналу. Диапазон изменения Y осуществляет индикацию позиции заслонки (0 ... 100%) или используется для управления другими приводами в цепи по принципу “ведущий-ведомый”

Простота монтажа

Привод имеет универсальный осевой зажим для быстрого монтажа непосредственно на ось заслонки. Привод также снабжён защитной стопорной планкой, позволяющей фиксировать нужные положения.

Ручное управление

Заслонкой можно управлять вручную, для чего путём нажатия на кнопку следует разъединить зубчатую передачу. Пока кнопка остаётся нажата, привод управляется в ручном режиме.

Регулируемый угол поворота

Регулируемый угол поворота с механическими ограничителями.

Обзор модификаций

• MD40A-24
• MD40B-24
• MD40ER-24T
• MD40ER-24T
