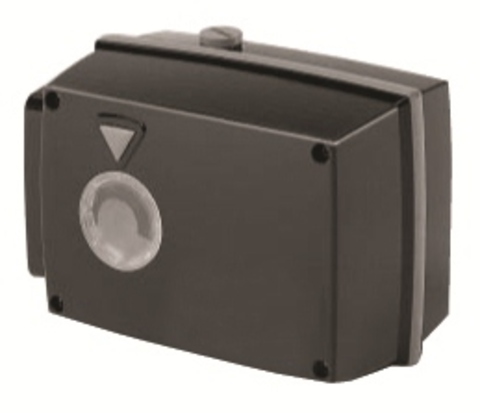

Schneider Electric 8601110000
Привод EM9/180
Категория: Запасные части и аксессуары ОВК
FIELD DEV
Описание
EM9 – электропривод для управления поворотными клапанами типа VTRE и TRV.
Напряжение питания – 24 V; управляющий сигнал: 0 – 10 V DC / 2 – 10 V DC или токовый, 4-20 mA / 0-20 mA.
Привод выпускается двух типов: угол поворота 90 или 180 градусов.
Время исполнения привода задается по выбору.
Привод можно перемещать вручную, индикация положения – стрелка на корпусе.
Обзор модификаций
| Наименование и техническая характеристика | Тип, марка | Код оборудования |
Электромеханический привод клапана
Угол поворота 90 градусов | EM9/90 | 8601100000 |
Электромеханический привод клапана
Угол поворота 180 градусов | EM9/180 | 8601110000 |
Технические данные:
| Напряжение питания ………. 24 V AC +25%/ -35%, 50–60 Hz |
| Потребляемая мощность …………………… в среднем 15 VA |
| Подбор трансформатора …………………………………. 50 VA |
| Спец. номера - EM9/90°. . . . . . . . . . . . . . . . . . . . . 860-1100-000
EM9/180°. . . . . . . . . . . . . . . . . . . . 860-1110-000
Напряжение питания. . . . 24 V AC, ±10%, 50–60 Гц
Потребляемая мощность. . . . . . . . . . . . . . . . . . 3VA
Рабочий цикл. . . . . . . . . . . . . . . . . . . . . . . . . 10%
Усилие. . . . .. . . . . . . . . . . . . . . . . . . . . . . . . 15Nm
Управляющий сигнал. . по выбору 0–10V/2–10 V DC
0–20/4–20 мА DC |
Время исполнения
- Рабочий диапазон 90°. . . . . по выбору 60/90/120сек
Рабочий диапазон 180° . . по выбору 120/180/240сек
Рабочая температура. . . . . . . . . . . . . от–15 °C до 55 °C
Класс защиты. . . . . . . . . . . . . . . . . . . . . . . . . . . IP54 |
| Материал - Корпус. . . . . . . . . . . . . . . армированный пластик PA66
- Цвет. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . черный/красный
- Вес. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,8кг
|
Описание Schneider Electric EM9/180.pdf
