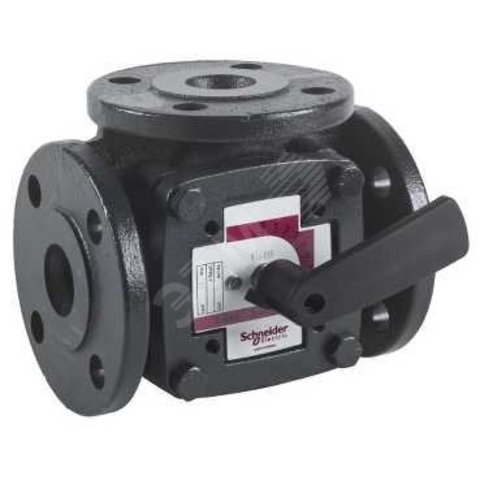

Клапан Schneider Electric VTRE-F DN 50

Клапан VTRE-F DN 50
Артикул: 7317053000
Наличие: Есть в наличии
12050.75 12050.75 руб
добавить к сравнению перейти к сравнению
  • Описание
  • Отзывы (0)

Schneider Electric 7317053000

Клапан VTRE-F DN 50
Категория: Приводы воздушных заслонок
FIELD DEV

Описание

3-х ходовые смесительные клапаны Schneider Electric серии VTRE изготавливаются из литого чугуна и находят широкое применение в системах отопления и охлаждения. Предназначены для закрытых систем с водой, не содержащей растворённого кислорода. Смесительные фланцевые клапаны VTRE работают как в ручном режиме (регулировка осуществляется с помощью пластиковой ручки), так и в автоматическом. Для работы в автоматическом режиме требуется установка электропривода.

Данные клапаны могут использоваться для смешения или для отведения, в зависимости от схемы подключения. Серия Schneider Electric VTRE доступна в типоразмерах DN20-150. В зависимости от типа управляющего сигнала, совместимы с приводами Schneider Electric EM9, M9B.

Обзор модификаций

Модель Артикул DN PN  Kvs,
м3/ч
Крутящий момент
привода, Нм
Макс. перепад
давления, кПа
Вес,
кг.
VTRE-20 7317039000 20 6 12 3 50 2,7
VTRE-25 7317041000 25 6 18 5 50 3,5
VTRE-32 7317045000 32 6 28 5 50 4,6
VTRE-40 7317049000 40 6 44 5 50 5,6
VTRE-50 7317053000 50 6 60 10 50 7,9
VTRE-65 7317057000 65 6 90 10 50 9,2
VTRE-80 7317061000 80 6 150 10 50 14,2
VTRE-100 7317065000 100 6 225 15 50 19
VTRE-125 7317067000 125 6 280 15 50 25,8
VTRE-150 7317069000 150 6 400 15 50 35,5

Технические данные:

Тип клапана 3-ходовой поворотный
башмачный клапан
Класс давления . PN 6
Характеристики потока Модифицированный линейный
Рабочий угол 90°
Температура воды Макс. 110 °C  Мин. -10 °C
Макс. содержание гликоля 50 %
Макс. перепад давления 50 кПа
Герметичность Макс. 1 % от Kvs



Описание Schneider Electric VTRE-F DN 50.pdf
