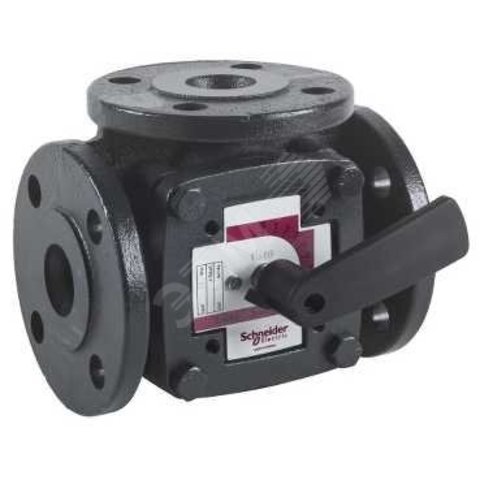

Клапан VTRE-F DN 40
Категория: Приводы воздушных заслонок
FIELD DEV
3-х ходовые смесительные клапаны Schneider Electric серии VTRE изготавливаются из литого чугуна и находят широкое применение в системах отопления и охлаждения. Предназначены для закрытых систем с водой, не содержащей растворённого кислорода. Смесительные фланцевые клапаны VTRE работают как в ручном режиме (регулировка осуществляется с помощью пластиковой ручки), так и в автоматическом. Для работы в автоматическом режиме требуется установка электропривода.
Данные клапаны могут использоваться для смешения или для отведения, в зависимости от схемы подключения. Серия Schneider Electric VTRE доступна в типоразмерах DN20-150. В зависимости от типа управляющего сигнала, совместимы с приводами Schneider Electric EM9, M9B.
| Модель | Артикул | DN | PN | Kvs, м3/ч | Крутящий момент привода, Нм | Макс. перепад давления, кПа | Вес, кг. |
| VTRE-20 | 7317039000 | 20 | 6 | 12 | 3 | 50 | 2,7 |
| VTRE-25 | 7317041000 | 25 | 6 | 18 | 5 | 50 | 3,5 |
| VTRE-32 | 7317045000 | 32 | 6 | 28 | 5 | 50 | 4,6 |
| VTRE-40 | 7317049000 | 40 | 6 | 44 | 5 | 50 | 5,6 |
| VTRE-50 | 7317053000 | 50 | 6 | 60 | 10 | 50 | 7,9 |
| VTRE-65 | 7317057000 | 65 | 6 | 90 | 10 | 50 | 9,2 |
| VTRE-80 | 7317061000 | 80 | 6 | 150 | 10 | 50 | 14,2 |
| VTRE-100 | 7317065000 | 100 | 6 | 225 | 15 | 50 | 19 |
| VTRE-125 | 7317067000 | 125 | 6 | 280 | 15 | 50 | 25,8 |
| VTRE-150 | 7317069000 | 150 | 6 | 400 | 15 | 50 | 35,5 |
| Тип клапана | 3-ходовой поворотный башмачный клапан |
| Класс давления . | PN 6 |
| Характеристики потока | Модифицированный линейный |
| Рабочий угол | 90° |
| Температура воды | Макс. 110 °C Мин. -10 °C |
| Макс. содержание гликоля | 50 % |
| Макс. перепад давления | 50 кПа |
| Герметичность | Макс. 1 % от Kvs |
