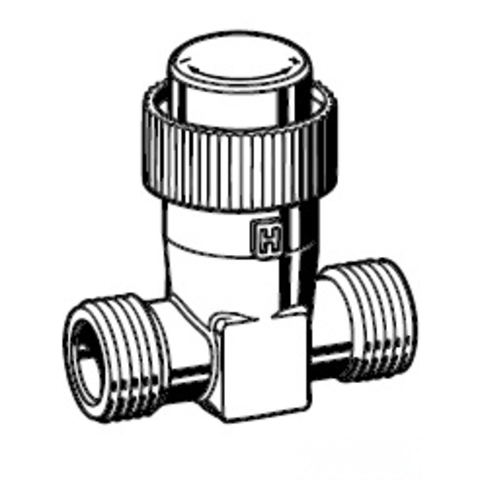

Клапан 2-ходовой зональный Schneider Electric VZ22-G1/2-1,0

Кл.2-ход.зон. VZ22-G1/2-1,0
Артикул: 7210718000
Наличие: Есть в наличии
1305.08 1305.08 руб
добавить к сравнению перейти к сравнению
  • Описание
  • Отзывы (0)

Schneider Electric 7210718000

Кл.2-ход.зон. VZ22-G1/2-1,0
Категория: Пневматическая автоматика
FIELD DEV

Описание

Эти небольшие линейные клапаны предназначены для регулирования горячей и/или холодной воды в фэн-койлах, небольших доводчиках - подогревателях и вторичных
охладителях в системах с электрическим/электронным регулированием температуры.

Клапаны применяются совместно с приводами MZ18 или MZ10.

Обзор модификаций

Клапан TAC Venta V341 Приводы без пружинного возврата
 Модель Диаметр,

мм

Kvs,

м3/час

cV Спец. номер
VZ22-G1/2-0.16 15 0.16 0.19 721-0702
VZ22-G1/2-0,25 15 0.25 0.29 721-0706
VZ22-G1/2-0,4 15 0.40 0.47 721-0710
VZ22-G1/2-0,63 20 0.63 0.74 721-0714
VZ22-G1/2-1,0 25 1.00 1.17 721-0718
VZ22-G1/2-1,6 32 1.6 1.9 721-0722
VZ22-G3/4-2,5 40 2.5 2.9 721-0726
VZ22-G3/4-4,0 50 4.0 4.7 721-0730

Технические данные:

Конструкция 2-ходовой
Класс давления .  PN 16
Расходная характеристика  EQ порт A-AB
∆Pm  max 600 kPa
Протечка A-AB  < 0.02% от Kv
Протечка B-AB < 0.02% от Kv
Соединение наружная резьба
Температура воды от 2 до 120 °C
Принцип действия шток вверх - открыть A к B
Ход штока 6.5 мм

 Конструкция и характеристики клапана:

Благодаря особому строению заглушки клапан не подвержен засорению твердыми частицами в жидкостях . Специальное крепление заглушки уменьшает риск возникновения вибраций. Клапан V341 работает на смешение.

Порт A закрывается при подъеме штока.

Характеристика расхода A-AB клапана V341 равнопроцентно модифицированная. Поэтому клапан точно регулирует даже в позиции, близкой к закрытию. Это особенно важно в системах с варьирующимися нагрузками.

Характеристика расхода B-AB дополнительная к A-AB, причем при ß = 0,5 суммарный расход постоянен

Размреы

 Размеры клапана Schneider Electric VZ22-G1/2-1,0

Описание Schneider Electric VZ22-G1/2-1,0.pdf
