Schneider Electric 100106770

Плата привода M1500 (зап. часть)
Артикул: 100106770
Наличие: Есть в наличии
16529.44 16529.44 руб
добавить к сравнению перейти к сравнению
  • Описание
  • Отзывы (0)

Schneider Electric 100106770

Плата привода M1500 (зап. часть)
Категория: Запасные части и аксессуары ОВК
FIELD DEV

Описание

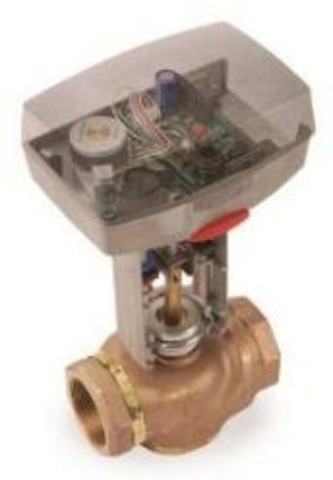

Привод TAC Forta M1500 – электромеханический привод для управления двух и трехходовыми клапанами в системах горячего водоснабжения, отопления и кондиционирования воздуха.

M1500 работает по 3-х позиционному сигналу “Увеличить/уменьшить” или по аналоговому сигналу 0–10 V. При аналоговом управлении скорость перемещения штока выше.

Привод легко устанавливается и подключается. Для монтажа привода на клапаны ТАС дополнительный крепеж не требуется.

Ход винта привода регулируется автоматически в зависимости от хода штока клапана. Электронная плата привода определяет и запоминает крайние положения.

Напряжение питания привода – 24 V AC. Он также имеет индикацию позиции 2-10 V и выход 16 V DC для запитывания внешних устройств.

Обзор модификаций

Название  Пояснение Спец. номер
M1500 Управление аналоговое или “Увеличить/уменьшить” 880-0450-000
M1500-S2 см. выше + дополнительно переключатели конечных позиций 880-0451-000
M1500
(запчасть)
Плата привода 100106770



Технические данные:

Напряжение питания ………. 24 V AC +25%/ -35%, 50–60 Hz
Потребляемая мощность …………………… в среднем 24 VA
Подбор трансформатора …………………………………. 50 VA
Время исполнения:
  • Аналоговый сигнал, ход штока 9–25 мм …………….. 15 сек
  • Аналоговый сигнал, ход штока 25–32 мм …………… 20 сек
  • Аналоговый сигнал, ход штока 32–52 мм …………… 30 сек
  • Увеличить/уменьшить ………………………… 300 сек/60 сек
  • Ход штока ………………………………………………. 9–52 мм
  • По умолчанию …………………………………………….. 20 мм
  • Усилие ……………………………………………………… 1500 N
  • Рабочий цикл ……………………………. макс. 20%/60 минут
Аналоговый вход:
  • Напряжение ……………………………………………… 0–10 V
  • Сопротивление ………………………………….. мин 100 кОм
Цифровые входы VH–VC:
  • Напряжение на открытом входе ……………………. 24 V AC
  • Сила тока через закрытый вход ……………………….. 5 мА
  • Длительность импульса ……………………….. мин. 20 мсек
Выход G1:
  • Напряжение ……………………………………. 16 V DC ±0.3 V
  • Нагрузка …………. 25 мА, защита от короткого замыкания
Выход Y:
  • Напряжение ………………………………….. 2-10 V (0-100%)
  • Нагрузка …………………………………………………….. 2 мА

Описание Schneider Electric 100106770.pdf
