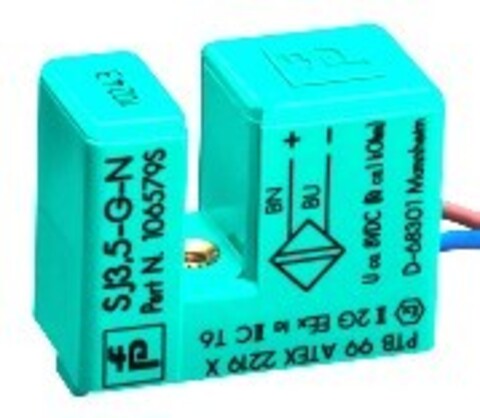

Pepperl + Fuchs SJ3,5‑G‑N представляет собой индуктивный щелевой датчик NAMUR, часто называемый щелевым сенсором, используется для детектирования тонких металлических пластин или лезвий при контроле положения в автоматизированных системах.
Датчик SJ3,5‑G‑N от Pepperl + Fuchs представляет собой компактный щелевой чувствительный элемент, выполненный по технологии NAMUR. Щель датчика шириной 3,5 мм позволяет детектировать тончайшие металлические пластинки, например пакеты, лезвия, шестерни или заслонки. Питание осуществляется стандартным 2‑проводным образом 5–25 В DC, потребляя при отсутствии цели ≥3 мА и ≤1 мА при её наличии. Корпус выполнен из стойкого пластика PBT с металлическим сердечником, защищён по стандарту IP67 — устойчив к пыли и кратковременному погружению. Температурный диапазон −25...+100 °C, что делает его пригодным для широкого спектра промышленных применений . Благодаря частоте переключения до 3000 Гц и гистерезису порядка 0,11...0,6 мм, он способен точно и стабильно фиксировать быстрые перемещения тонких объектов . Применяется в автоматических упаковочных, печатных, фасовочных, сборочных линиях, станках и транспортёрах для контроля наличия и верхнего/нижнего положения деталей. Для безопасных установок доступна версия SJ3,5‑S1N (SIL‑3), однако модель G‑N рассчитана на стандартные задачи, и при необходимости её подключают через барьеры безопасности в соответствии с EN IEC 60947‑5‑6.
| Производитель | Pepperl + Fuchs SE (Германия) |
| Серия | SJ щелевые индуктивные датчики |
| Модель | SJ3,5‑G‑N |
| Тип выхода | NAMUR (2‑проводный), NC |
| Питание | 5–25 В DC |
| Щель | 3,5 мм |
| Частота переключения | до 3000 Гц |
| Гистерезис | 0,11–0,6 мм |
| Потребление | ≥3 мА (без цели), ≤1 мА (с целью) |
| Материал корпуса | PBT |
| Защита | IP67 |
| Температура | −25…+100 °C |
| Длина кабеля | 500 мм LiY, 0,14 мм² |
| Размеры | 19,5 × 10,0 × 15,0 мм |
| Вес | ≈10 г |
| Сертификаты | NAMUR, IP67, cULus |
- Щель 3,5 мм для выявления тонких металлических объектов.
- Быстрый отклик — до 3000 Гц, подходит для высокоскоростного контроля.
- Низкое энергопотребление — компактный «NAMUR» режим.
- Прочный корпус IP67 — для агрессивных сред.
- Работа в широком диапазоне температур.
- Глубина щели 5–7 мм для надёжного захвата детали.
- Удобная длина кабеля 500 мм облегчает монтаж.
- Совместим с барьерами безопасности при интеграции в SIL-системы.
Индуктивный датчик с щелью 3,5 мм, NAMUR‑выход, питание 5–25 В DC, частота переключения до 3000 Гц. Степень защиты IP67, рабочая температура –25…+100 °C.
