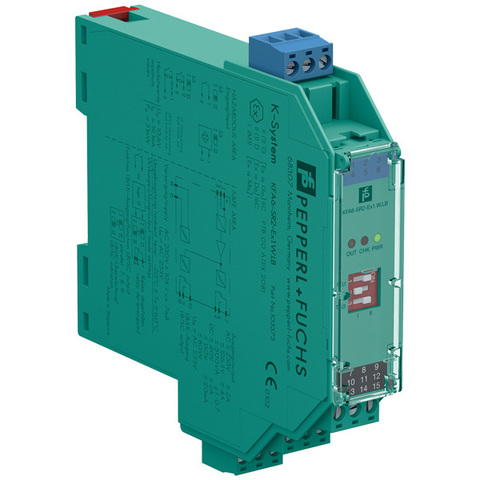

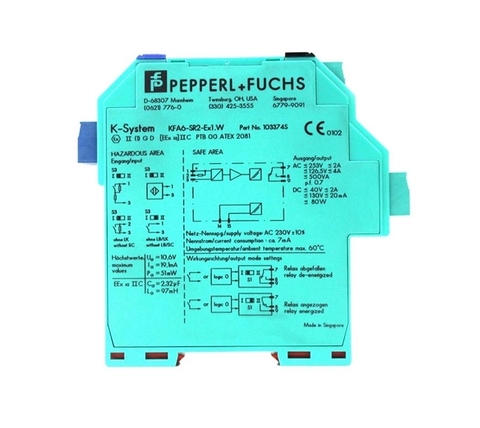

Pepperl + Fuchs KFA6‑SR2‑Ex1.W представляет собой одноканальный изолированный переключающий усилитель, часто называемый «барьер изоляции сигнала», используется в системах сигнализации для безопасного переноса тревожных или позиционных сигналов из опасной зоны.
Модуль KFA6‑SR2‑Ex1.W от Pepperl + Fuchs представляет собой одноканальный барьер безопасности, предназначенный для передачи цифровых сигналов от NAMUR‑датчиков или сухих контактов из взрывоопасных зон (Зоны 0/1/2) в безопасные области. Работает барьер от сети 207–253 V AC и оснащён релейным выходом с функцией обратимого режима работы и функцией обнаружения обрыва/короткого замыкания проводов LFD, соответствуя уровню SIL2 по IEC61508/61511. Монтаж происходит на DIN-рейку; устройство защищено по IP20, с низким энергопотреблением (<1 Вт). При возникновении неисправности выходное реле возвращается в исходное состояние, а светодиод указывает состояние по стандарту NAMUR NE44.Тип KFA6‑SR2‑Ex1.W.LB включает дополнительный выход ошибки и отображение LB/SC по PowerRail. Применяется такой барьер в нефтегазе, химии, фарме и других опасных средах для контроля состояния клапанов, уровня, положения переключателей, сигнализации тривок.
| Производитель | Pepperl + Fuchs (Германия) |
| Серия | KFA6‑SR |
| Модель | KFA6‑SR2‑Ex1.W |
| Питание | 207–253 V AC, 45–65 Hz |
| Потребление | <1 Вт |
| Вход | NAMUR (DIN 19234), сухой контакт |
| Выход | 1 × релейный переключающий контакт |
| ЛФД (отслеживание провода) | Да; порог LB ≤ 0.1 mA, SC ≥ 6 mA |
| Режим работы | Reversible (S1 переключатель) |
| Индикаторы | LED (стандарт NE44: ошибки, питание, режим) |
| SIL уровень | SIL2 по IEC 61508/61511 |
| Защита | IP20, DIN‑монтаж |
| Рабочая температура | –20…+60 °C |
| Габариты | ~12 × 95 × 115 мм |
| Масса | ~150 г |

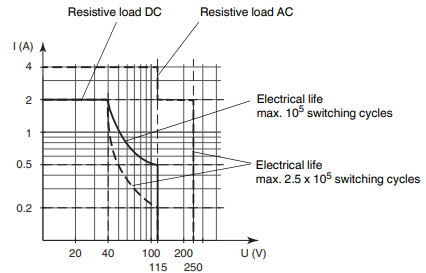

| Циклы коммутирования | 10^7 (релейный ресурс) |
- Изоляция Ex входа — для безопасного вывода сигнала из взрывоопасных зон.
- LB/SC‑мониторинг — мощная диагностика цепи входа.
- Переключаемый режим работы — по выбору Normally Open/Closed.
- Мгновенное переключение — при обрыве питания переключает реле в заданное состояние.
- Уровень безопасности SIL2 — соответствует промышленным стандартам.
- DIN‑рейковый монтаж — удобно интегрировать в шкаф.
- LED-индикация — для быстрой визуализации состояния и ошибок.
- Надёжность — механическая долговечность контактного реле >10 млн циклов.
Этот изолированный усилитель используется в целях взрывобезопасности. Он передаёт цифровые сигналы (от NAMUR‑датчиков или механических контактов) из опасной зоны в безопасную.
