Pepperl + Fuchs HM‑PF‑USB‑010031 представляет собой USB‑HART‑интерфейс Viator, часто называемый «USB‑HART‑модем», используется для конфигурации, обслуживания и сбора данных с HART‑устройств через ПК с помощью HART‑ПО.
Интерфейс HM‑PF‑USB‑010031 представляет собой компактное устройство для подключения HART‑датчиков и приводов к ПК через USB. Устройство питается от порта USB ток ~11 мА при 5 В, не требует внешнего питания и обеспечивает HART‑сигнал 0.5 Вp‑p на частотах 1200/2200 Гц, а также 24 VDC/40 мА питания для полевого устройства. Корпус выполнен из поликарбоната, степень защиты IP20, размер 75×33×15 мм, с интегрированным кабелем USB и парой клипс для подключения к HART‑сети. Повышенная безопасность обеспечивается гальванической развязкой 1500 V между USB‑интерфейсом и выходами. Поддерживаются 32/64‑битные Windows версии XP–10, создаётся виртуальный COM‑порт для работы с ПО (Pactware, FieldCare и др.). Широко используется для пуска, настройки, калибровки и диагностики HART‑датчиков, например: уровнемеры, расходомеры, датчики давления, на производстве и в полевых условиях. Корпус устойчив к небольшим механическим нагрузкам и может работать в температурном диапазоне –20…+50 °C.
| Производитель | Pepperl + Fuchs Group (Германия/США) |
| Серия | Viator USB HART Interface |
| Модель | HM‑PF‑USB‑010031 |
| Интерфейс | USB-A (создает виртуальный COM-порт) |
| Питание | ~11 мА @5 В от USB, без внешнего питания |
| HART‑сигнал | 0.5 Вp‑p (1200/2200 Гц); 24 VDC / 40 мА |
| Гальваническая развязка | 1500 V между интерфейсами |
| ОС | Windows XP, Vista, 7, 10 (32/64‑bit) |
| Размеры | 75 × 33 × 15 мм |
| Материал корпуса | Поликарбонат, IP20 |
| Рабочий диапазон t°, влажность | –20…+50 °C, 0…95 % без конденсации |
- Питание от USB‑порта, без внешнего питания.
- Гармонизированный HART‑интерфейс, совместим с любыми HART-устройствами.
- Гальваническая развязка 1.5 kV — безопасность при подключении.
- Компактный и прочный корпус для полевых условий.
- Виртуальный COM-порт — удобство совместимости с ПО.
- Широкий температурный диапазон и влажность, подходящие для промоконтроля.
- Полная совместимость с Windows, включая актуальные версии.

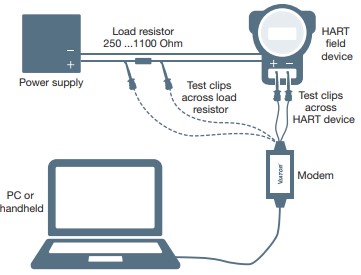

Интерфейс Viator® USB HART обеспечивает гибкую связь ПК с HART‑сетями. Используется для ввода в эксплуатацию, обслуживания, калибровки и сбора данных с любого полевого HART‑устройства. Он компактный, надёжный и пригоден для использования в полевых условиях.
