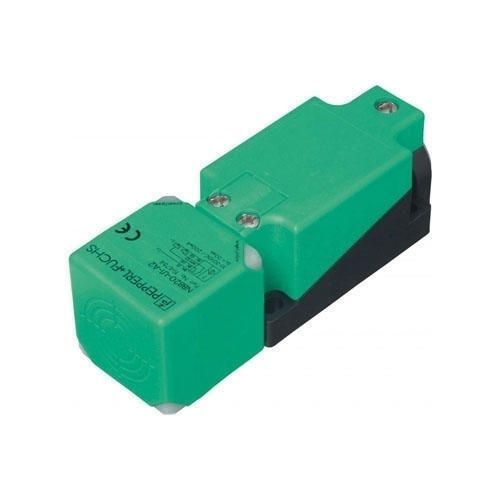

Pepperl + Fuchs 3RG4030‑0CD00‑1AQ5‑PF представляет собой индустриальный кубический индуктивный датчик близости с кабельным подключением в оси, предназначенный для надёжного обнаружения металлических объектов на расстоянии до 15 мм. Применяется на производствах, в системах безопасности и автоматизации, где важны стабильность и защита от суровых условий.
Модель из серии 3RG40… выпускается с корпусом размером 40×40 мм и подходит для встраивания "flush" в металлические элементы оборудования. Датчик запускается при приближении металлических объектов на расстояние ~15 мм номинальный с допуском до 13,5–16,5 мм и обеспечивает повторяемость срабатываний до 0,75 мм.
Питается от 15–34 В DC, ток холостого хода до 25 мА, максимальный ток нагрузки 200 мА при 50 °C 150 мА при 85 °C, встроенные защита от короткого замыкания и перегрузок, выход PNP с замыкающим и размыкающим контактом NO + NC. Скорость реакции — до 100 Гц, цикловое время ~10 мс, задержка готовности 100 мс.
Корпус выдерживает температуры от −25 до +85 °C, выдерживает вибрацию, мороз, конденсат, рекомендованная установка — глубоко зафиксированная "embedabble". Подходит такой датчик для применения в машинах, транспортных системах, металлообрабатывающих линиях, уплотнителях, упаковочных агрегатах и системах контроля безопасности.
| Производитель | Pepperl + Fuchs (Германия) |
| Серия | 3RG40 (индуктивные датчики кубической формы) |
| Модель | 3RG4030‑0CD00‑1AQ5‑PF (альтернативный артикул 552961) |

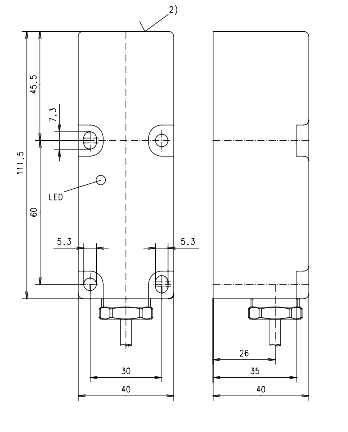

| Корпус | Кубический, 40×40 мм, flush монтаж |
| Шаг срабатывания SN | 15 мм (±10 %) |
| Реальный диапазон SR | 13,5–16,5 мм |
| Повторяемость | ±0,75 мм |
| Питание | 15–34 В DC |
| Ток покоя | ≤ 25 мА |
| Выход | PNP NO + NC, ≤ 200 мА (50 °C), ≤ 150 мА (85 °C) |
| Скорость отклика | до 100 Гц |
| Задержка при подаче питания | 100 мс |
| Температура | –25…+85 °C |
| Защиты | встроенные от короткого замыкания и перегрузки |
| Корпус | Металл, герметичный, встроенный монтаж |
- Два выхода (NO + NC) — гибкость подключения.
- Встраиваемый кубическим корпус 40×40 мм — подходит для промышленных панелей.
- Широкий диапазон питания и высокая токовая нагрузка до 200 мА.
- Широкий температурный диапазон позволяет работать в экстремальных условиях.
- Встроенные короткозамкнутые и перегрузочные защиты — надёжность.
- Устойчивость к вибрациям и ударным нагрузкам — соответствует стандартам (оценка IP и устойчивость).
- Стабильное поведение на разных металлах: эффект дубля — sr для нержавейки 70 % от номинала.
Модель 3RG4030‑0CD00‑1AQ5‑PF — cube‑форматный индустриальный индуктивный датчик для встраивания, с измерением до 15 мм и двумя переключающими контактами (NO + NC). Обеспечивает надёжное обнаружение металлов, защиту от к.-з. и перегрузок, а также устойчивость к вибрациям и экстремальным температурам до +85 °C.
Техническое_описание_Pepperl_Fuchs_3RG4030-OCDOO-1AQ5-PF.pdf
