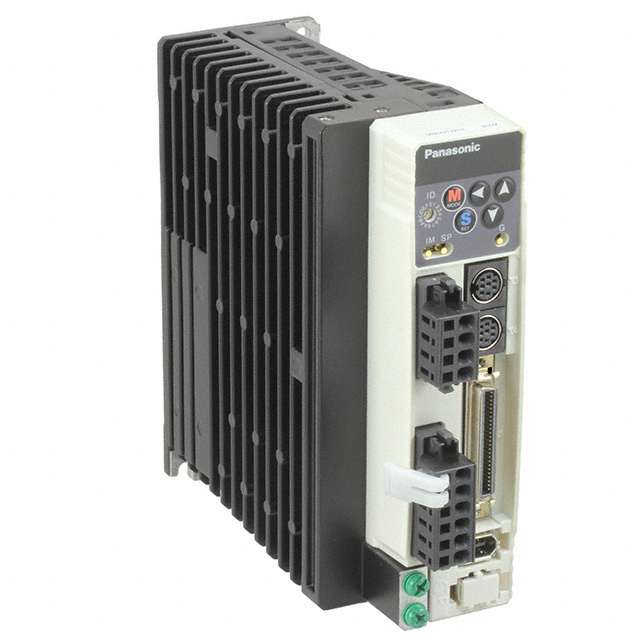

MBDDT2210 представляет собой одноосевой сервоусилитель MINAS A4 Series мощностью 400 Вт и питающийся от 200–240 VAC одна фаза. Применяется для управления сервомоторами в автоматизации, сборочных линиях, ЧПУ и робототехнике.
Модель MBDDT2210 входит в серию MINAS A4, представляющую собой высокоскоростные серводрайвы диапазона 400 Вт. Устройство работает от однофазного питания 220–240 VAC, обеспечивает контролируемый ток до 10 A, с пиковым импульсным током до 15 A. Оно поддерживает управление по импульсной команде, управление скоростью и моментом, и может использоваться с обратной связью через энкодер с разрешением до 10 000 имп./об.
Скорость отклика достигает 1 кГц, поддерживаются фильтры демпфирования и подавления резонансов в диапазоне 1–200 Гц. Устройство совместимо с компактными серводвигателями MINAS LIQI от 50 Вт до 1 кВт .
Габариты корпуса составляют 55 × 150 × 150 мм, масса ~1 кг. Исполнение - шасси-монтируемое, защита корпуса IP65 за исключением вводов кабеля и вала. Диапазон рабочей температуры: 0–50 °C.
| Производитель | Panasonic Industrial Automation / Panasonic Electric Works, Япония |
| Серия | MINAS A4 servo drives |
| Модель | MBDDT2210 |
| Мощность | 400 Вт |
| Номинальный ток | 10 A |
| Пиковый ток | до 15 A |
| Тип питания | Однофазный 220–240 VAC, 50/60 Hz |
| Управление | Pulse position, analog velocity, analog torque |
| Кодировщик | До 10 000 имп./об |
| Частота отклика | 1 кГц (Motion control) |
| Габариты корпусной рамы | 55 × 150 × 150 мм |
| Защита корпуса | IP65 (корпус целиком, за исключением кабельных вводов) |
| Рабочая температура | 0–50 °C |
| Вес | ~1.0 кг |
| Управляющие фильтры | Damping / notch фильтры (1–200 Hz диапазон) |
- Мощный 400 Вт серводрайв для автоматизации с высоким откликом.
- Поддержка управления позиционированием, скоростью или моментом.
- Быстрая настройка: auto-gain tuning.
- Компактный корпус с защитой IP65 для наружного или внутрищитовго монтажа.
- Стабильное управление с цифровыми фильтрами подавления колебаний.
- Широкая совместимость с моторами MINAS LIQI и платформой Panasonic.
Серия PANASONIC MINAS A4 предлагает компактные сервоприводы переменного тока мощностью от 50 Вт до 1 кВт с автоматической настройкой коэффициента усиления в реальном времени, частотой отклика 1 кГц и надёжным интерфейсом для импульсного управления, управления скоростью и крутящим моментом. Модель MBDDT2210 (400 Вт) поддерживает однофазное напряжение 220–240 В переменного тока и обеспечивает надёжную работу в промышленных системах управления движением.
